Repuestos Pedrollo AL-REDm 620-4
Repuestos originales para la electrobomba Pedrollo AL-REDm 620-4. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.
1. Busca la versión en la placa
La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu AL-REDm 620-4.
Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.
2. Elige tu versión y pide la pieza
Versión en la placa (Rel.)

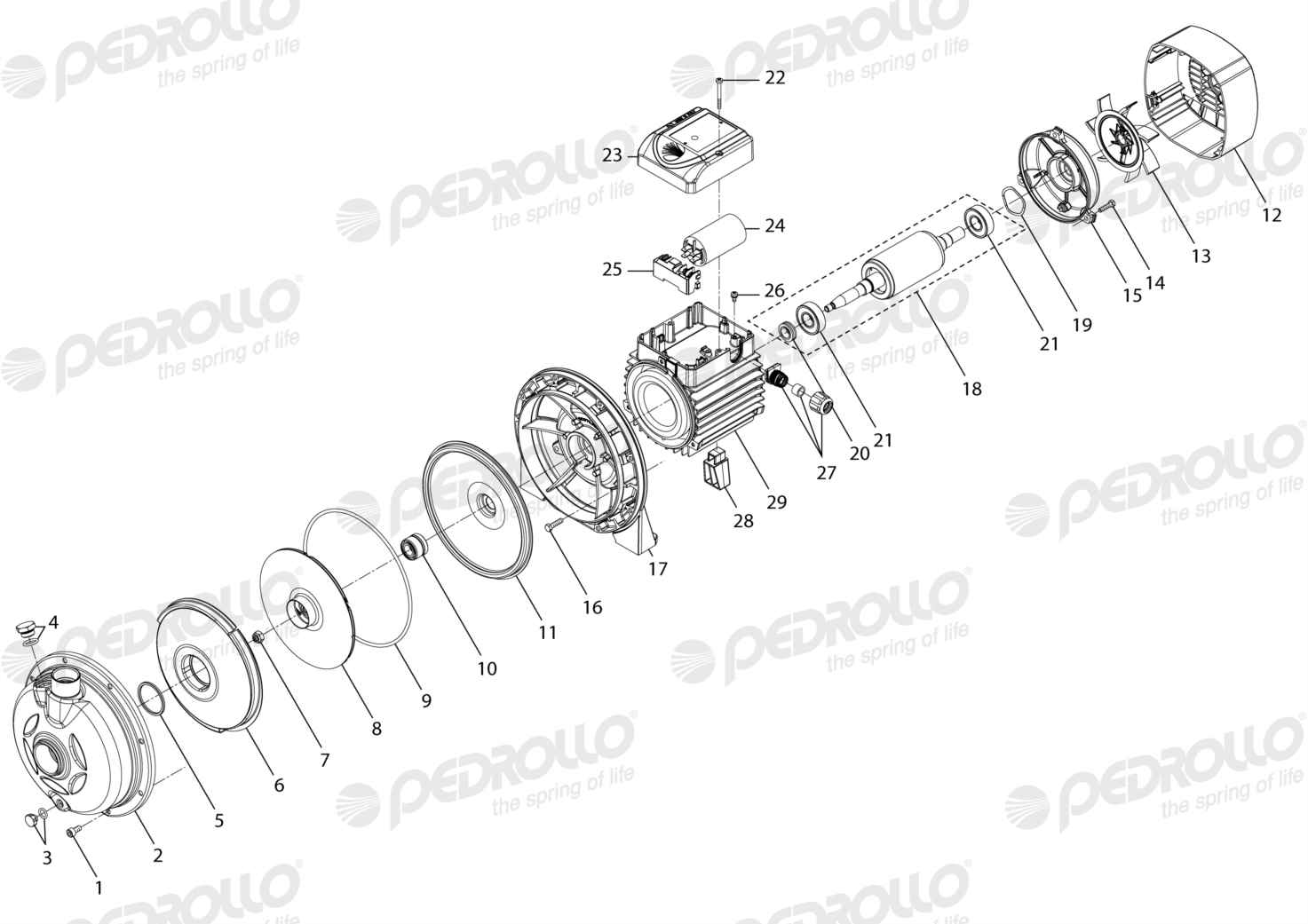

AL-REDm 620-4 · 220V · versión Sin letra fabricada desde 04/2017
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602806 | Pedir |
| 2 | Cuerpo bomba | 857ACECPA158I4L | Pedir |
| 3 | Tapón con junta tórica | 119008XA | Pedir |
| 4 | Tapón con junta tórica | 119005XC | Pedir |
| 5 | Anillo de desgaste | 115188 | Pedir |
| 6 | Difusor a palas | 157ACDCPA158I4 | Pedir |
| 7 | Tuerca | 116910A | Pedir |
| 8 | Rodete | 161GXCP140C | Pedir |
| 9 | Junta tórica del cuerpo bomba | 115142016071 | Pedir |
| 10 | Sello mecánico Ø 14 mm | 11516121401 | Pedir |
| 11 | Tapa del cuerpo bomba | 854INCP158I4 | Pedir |
| 12 | Tapa del ventilador | 14CL075 | Pedir |
| 13 | Ventilador | 14VN076 | Pedir |
| 14 | Tornillo | 116001T | Pedir |
| 15 | Tapa motor | SC0703 | Pedir |
| 16 | Tornillo | 116020T | Pedir |
| 17 | Soporte motor | SC071LN1 | Pedir |
| 18 | Eje con rotor | RFP071B17C | Pedir |
| 19 | Muelle de compensación | 114001 | Pedir |
| 20 | Deflector | 115105 | Pedir |
| 21 | Rodamiento | 113002 | Pedir |
| 21 | Rodamiento | 113002 | Pedir |
| 22 | Tornillo | 116039T | Pedir |
| 23 | Tapa bornes | 14COK07IPA | Pedir |
| 24 | Condensador 20 µF | 111020F | Pedir |
| 25 | Placa bornes | 114421 | Pedir |
| 26 | Tornillo | 116031TR | Pedir |
| 27 | Pasacable | ASSPC9P | Pedir |
| 28 | Pie de apoyo | 1190610V13 | Pedir |
| 29 | Caja motor con estator bobinado (220V - 60Hz) | CA077NBCF0P1 | Pedir |

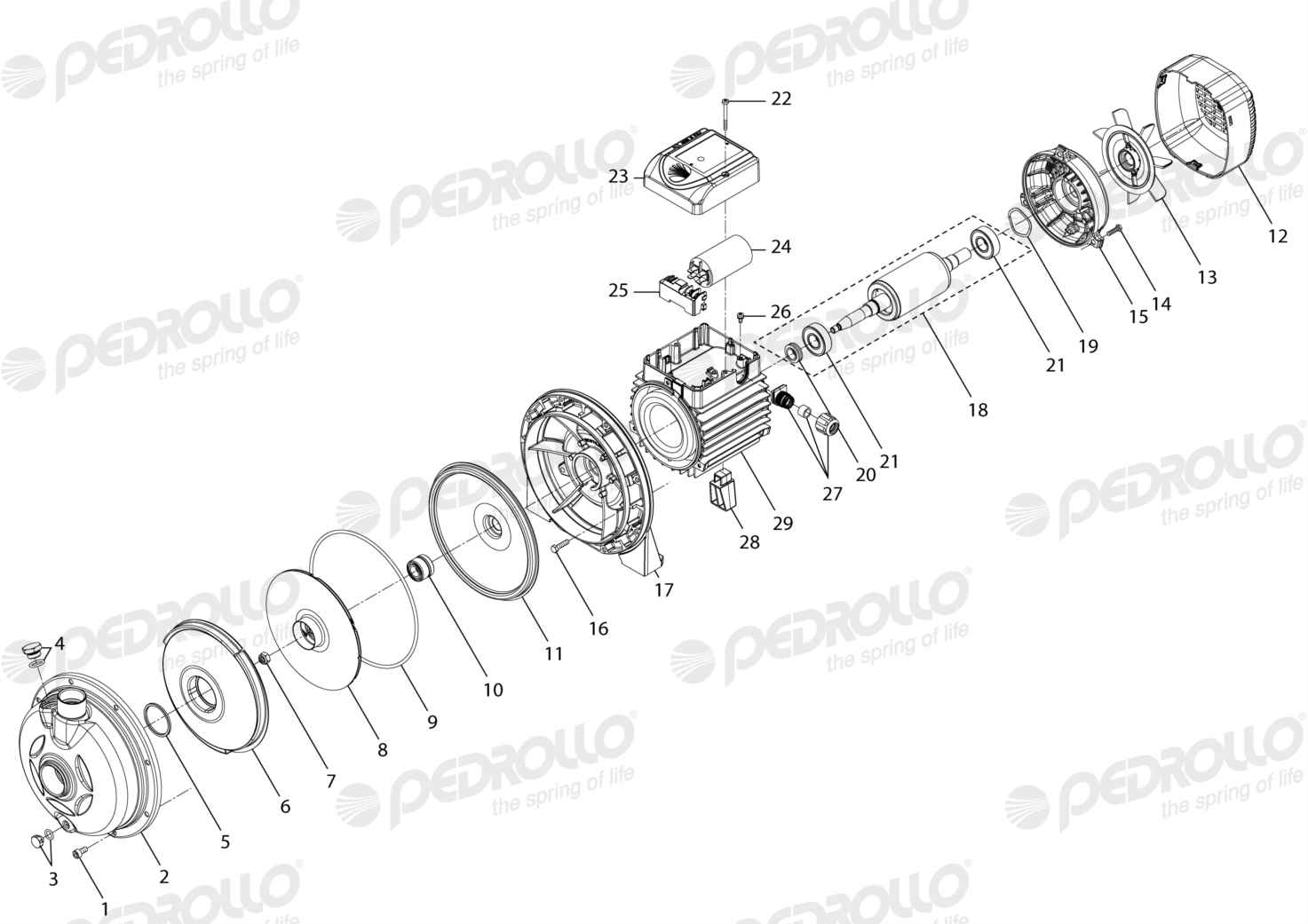

AL-REDm 620-4 · 220V · versión A fabricada desde 07/2018
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602806 | Pedir |
| 2 | Cuerpo bomba | 857ACECPA158I4L | Pedir |
| 3 | Tapón con junta tórica | 119008XA | Pedir |
| 4 | Tapón con junta tórica | 119005XC | Pedir |
| 5 | Anillo de desgaste | 115188 | Pedir |
| 6 | Difusor a palas | 157ACDCPA158I4 | Pedir |
| 7 | Tuerca | 116910A | Pedir |
| 8 | Rodete | 161GXCP140C | Pedir |
| 9 | Junta tórica del cuerpo bomba | 115142016071 | Pedir |
| 10 | Sello mecánico Ø 14 mm | 11516121401 | Pedir |
| 11 | Tapa del cuerpo bomba | 854INCP158I4 | Pedir |
| 12 | Tapa del ventilador | 14CL072 | Pedir |
| 13 | Ventilador | 14VN072 | Pedir |
| 14 | Tornillo | 116001T | Pedir |
| 15 | Tapa motor | SC0706 | Pedir |
| 16 | Tornillo | 116020T | Pedir |
| 17 | Soporte motor | SC071LN1 | Pedir |
| 18 | Eje con rotor | RFP071B17C | Pedir |
| 19 | Muelle de compensación | 114001 | Pedir |
| 20 | Deflector | 115105 | Pedir |
| 21 | Rodamiento | 113002 | Pedir |
| 21 | Rodamiento | 113002 | Pedir |
| 22 | Tornillo | 116039T | Pedir |
| 23 | Tapa bornes | 14COK07IPA | Pedir |
| 24 | Condensador 20 µF | 111020F | Pedir |
| 25 | Placa bornes | 114421 | Pedir |
| 26 | Tornillo | 116031TR | Pedir |
| 27 | Pasacable | ASSPC9P | Pedir |
| 28 | Pie de apoyo | 1190610V13 | Pedir |
| 29 | Caja motor con estator bobinado (220V - 60Hz) | CA077NBCF0P1 | Pedir |

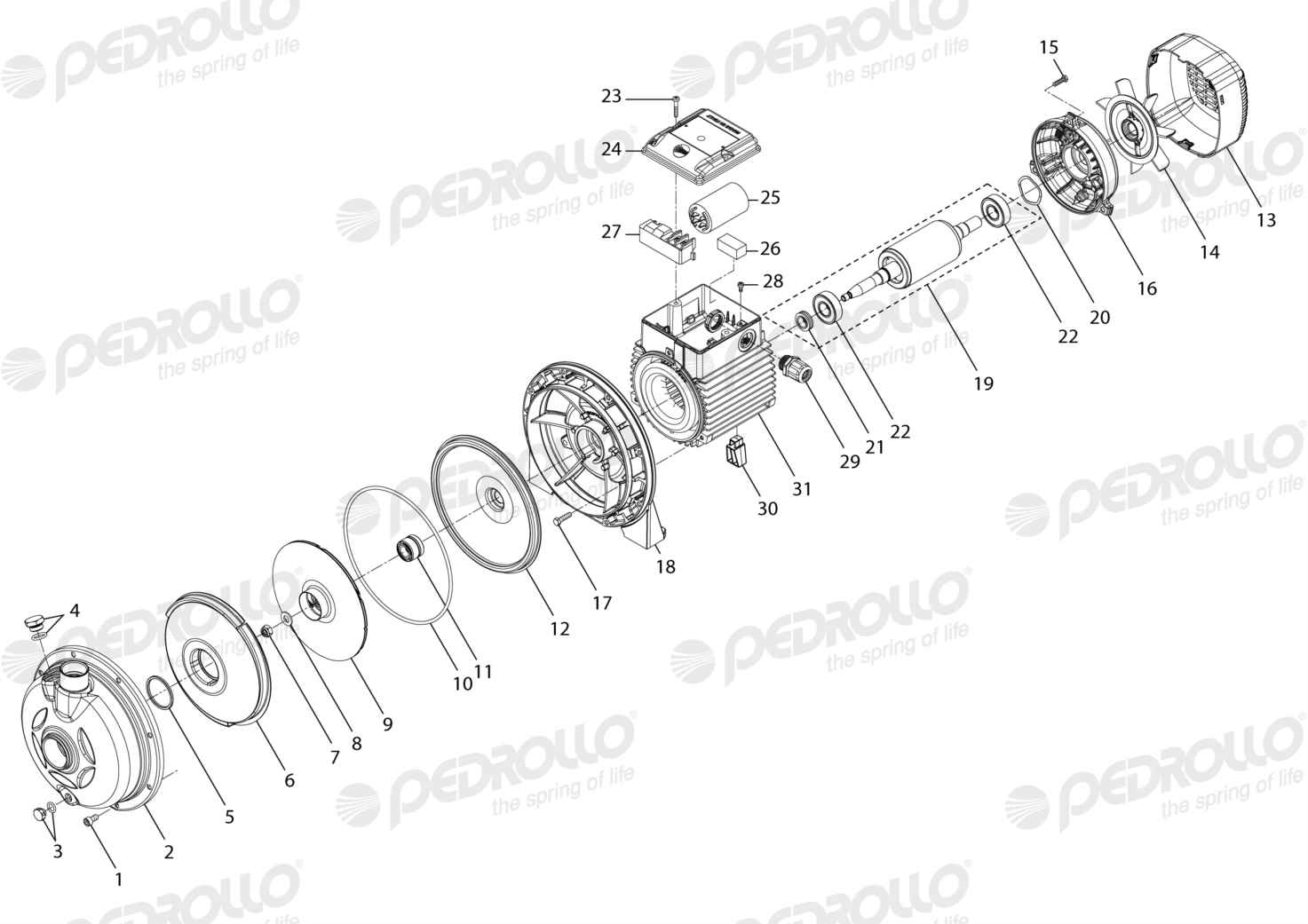

AL-REDm 620-4 · 220V · versión B fabricada desde 05/2019
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602806 | Pedir |
| 2 | Cuerpo bomba | 857ACECPA158I4L | Pedir |
| 3 | Tapón con junta tórica | 119008XA | Pedir |
| 4 | Tapón con junta tórica | 119005XC | Pedir |
| 5 | Anillo de desgaste | 115188 | Pedir |
| 6 | Difusor a palas | 157ACDCPA158I4 | Pedir |
| 7 | Tuerca | 116910A | Pedir |
| 8 | Arandela | 114701 | Pedir |
| 9 | Rodete | 161GXCP140C | Pedir |
| 10 | Junta tórica del cuerpo bomba | 115142016071 | Pedir |
| 11 | Sello mecánico Ø 14 mm | 11516121401 | Pedir |
| 12 | Tapa del cuerpo bomba | 854INCP158I4 | Pedir |
| 13 | Tapa del ventilador | 14CL072 | Pedir |
| 14 | Ventilador | 14VN072 | Pedir |
| 15 | Tornillo | 116001T | Pedir |
| 16 | Tapa motor | SC0706 | Pedir |
| 17 | Tornillo | 116020T | Pedir |
| 18 | Soporte motor | SC071LN1 | Pedir |
| 19 | Eje con rotor | RFP071B17C | Pedir |
| 20 | Muelle de compensación | 114001 | Pedir |
| 21 | Deflector | 115105 | Pedir |
| 22 | Rodamiento | 113002 | Pedir |
| 22 | Rodamiento | 113002 | Pedir |
| 23 | Tornillo | 1160009T | Pedir |
| 24 | Tapa bornes | 14COK05IPL | Pedir |
| 25 | Condensador 20 µF | 111020F | Pedir |
| 26 | Protección condensador | 11803302 | Pedir |
| 27 | Placa bornes | 114421 | Pedir |
| 28 | Tornillo | 116031TR | Pedir |
| 29 | Pasacable | ASSPC9PM2018 | Pedir |
| 30 | Pie de apoyo | 1190610V13 | Pedir |
| 31 | Caja motor con estator bobinado (220V - 60Hz) | CA079RNBCF0P1 | Pedir |

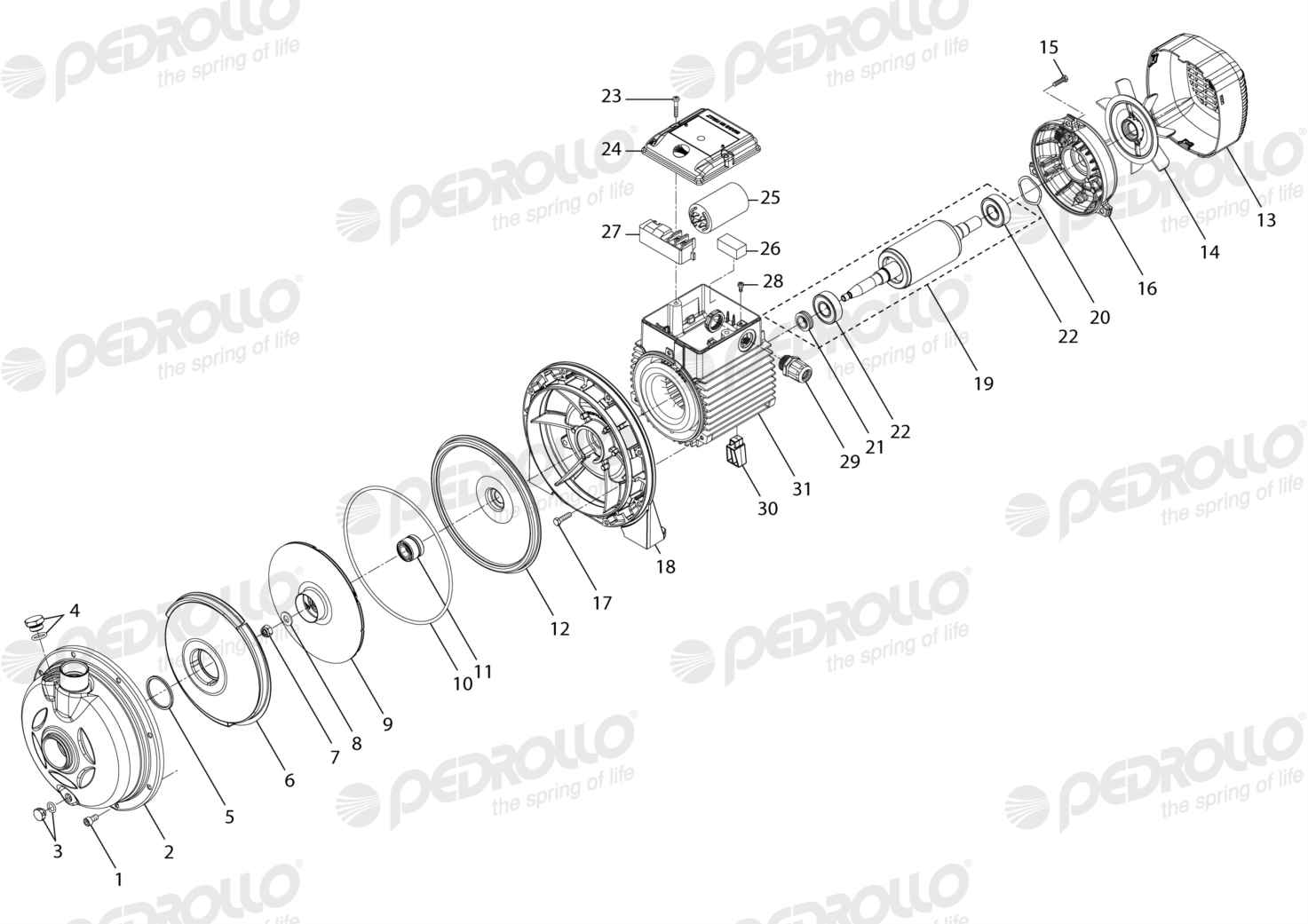

AL-REDm 620-4 · 220V · versión C fabricada desde 06/2020
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602806 | Pedir |
| 2 | Cuerpo bomba | 857ACECPA158I4L | Pedir |
| 3 | Tapón con junta tórica | 119008XA | Pedir |
| 4 | Tapón con junta tórica | 119005XC | Pedir |
| 5 | Anillo de desgaste | 115188 | Pedir |
| 6 | Difusor a palas | 157ACDCPA158I4 | Pedir |
| 7 | Tuerca | 116910A | Pedir |
| 8 | Arandela | 114701 | Pedir |
| 9 | Rodete | 161GXCP140C | Pedir |
| 10 | Junta tórica del cuerpo bomba | 115142016071 | Pedir |
| 11 | Sello mecánico Ø 14 mm | 11516121401 | Pedir |
| 12 | Tapa del cuerpo bomba | 854INCP158I4 | Pedir |
| 13 | Tapa del ventilador | 14CL072 | Pedir |
| 14 | Ventilador | 14VN072 | Pedir |
| 15 | Tornillo | 116001T | Pedir |
| 16 | Tapa motor | SC0706 | Pedir |
| 17 | Tornillo | 116020T | Pedir |
| 18 | Soporte motor | SC071LN1 | Pedir |
| 19 | Eje con rotor | RFP071B17C | Pedir |
| 20 | Muelle de compensación | 114001 | Pedir |
| 21 | Deflector | 115105 | Pedir |
| 22 | Rodamiento | 113002 | Pedir |
| 22 | Rodamiento | 113002 | Pedir |
| 23 | Tornillo | 1160034 | Pedir |
| 24 | Tapa bornes | 14COK15IPM | Pedir |
| 25 | Condensador 20 µF | 111020F | Pedir |
| 26 | Protección condensador | 11803302 | Pedir |
| 27 | Placa bornes | 114421 | Pedir |
| 28 | Tornillo | 116031TR | Pedir |
| 29 | Pasacable | ASSPC9PM2018 | Pedir |
| 30 | Pie de apoyo | 1190610V13 | Pedir |
| 31 | Caja motor con estator bobinado (220V - 60Hz) | CA0720RNCF20P1 | Pedir |
AL-REDm 620-4 · 220V · versión D fabricada desde 06/2020
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602806 | Pedir |
| 2 | Cuerpo bomba | 857ACECPA158I4L | Pedir |
| 3 | Tapón con junta tórica | 119008XA | Pedir |
| 4 | Tapón con junta tórica | 119005XC | Pedir |
| 5 | Anillo de desgaste | 115188 | Pedir |
| 6 | Difusor a palas | 157ACDCPA158I4 | Pedir |
| 7 | Tuerca | 116910A | Pedir |
| 8 | Arandela | 114701 | Pedir |
| 9 | Rodete | 161GXCPA135C | Pedir |
| 10 | Junta tórica del cuerpo bomba | 115142016071 | Pedir |
| 11 | Sello mecánico Ø 14 mm | 11516121401 | Pedir |
| 12 | Tapa del cuerpo bomba | 854INCP158I4 | Pedir |
| 13 | Tapa del ventilador | 14CL072 | Pedir |
| 14 | Ventilador | 14VN072 | Pedir |
| 15 | Tornillo | 116001T | Pedir |
| 16 | Tapa motor | SC0706 | Pedir |
| 17 | Tornillo | 116020T | Pedir |
| 18 | Soporte motor | SC071LN1 | Pedir |
| 19 | Eje con rotor | RFP071M11C | Pedir |
| 20 | Muelle de compensación | 114001 | Pedir |
| 21 | Deflector | 115105 | Pedir |
| 22 | Rodamiento | 113002 | Pedir |
| 22 | Rodamiento | 113002 | Pedir |
| 23 | Tornillo | 1160034 | Pedir |
| 24 | Tapa bornes | 14COK15IPM | Pedir |
| 25 | Condensador 25 µF | 111025F | Pedir |
| 26 | Protección condensador | 11803302 | Pedir |
| 27 | Placa bornes | 114421 | Pedir |
| 28 | Tornillo | 116031TR | Pedir |
| 29 | Pasacable | ASSPC9PM2018 | Pedir |
| 30 | Pie de apoyo | 1190610V13 | Pedir |
| 31 | Caja motor con estator bobinado (220V - 60Hz) | CA0720RLMF25P1 | Pedir |
Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.
Preguntas frecuentes
¿Cómo sé qué versión es mi AL-REDm 620-4?
Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.
¿Por qué importa la versión?
Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.
¿Son repuestos originales?
Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
