Repuestos Pedrollo Dm 10

Repuestos originales para la electrobomba Pedrollo Dm 10. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu Dm 10.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

A D Mdesde 10/2021 Ndesde 01/2023

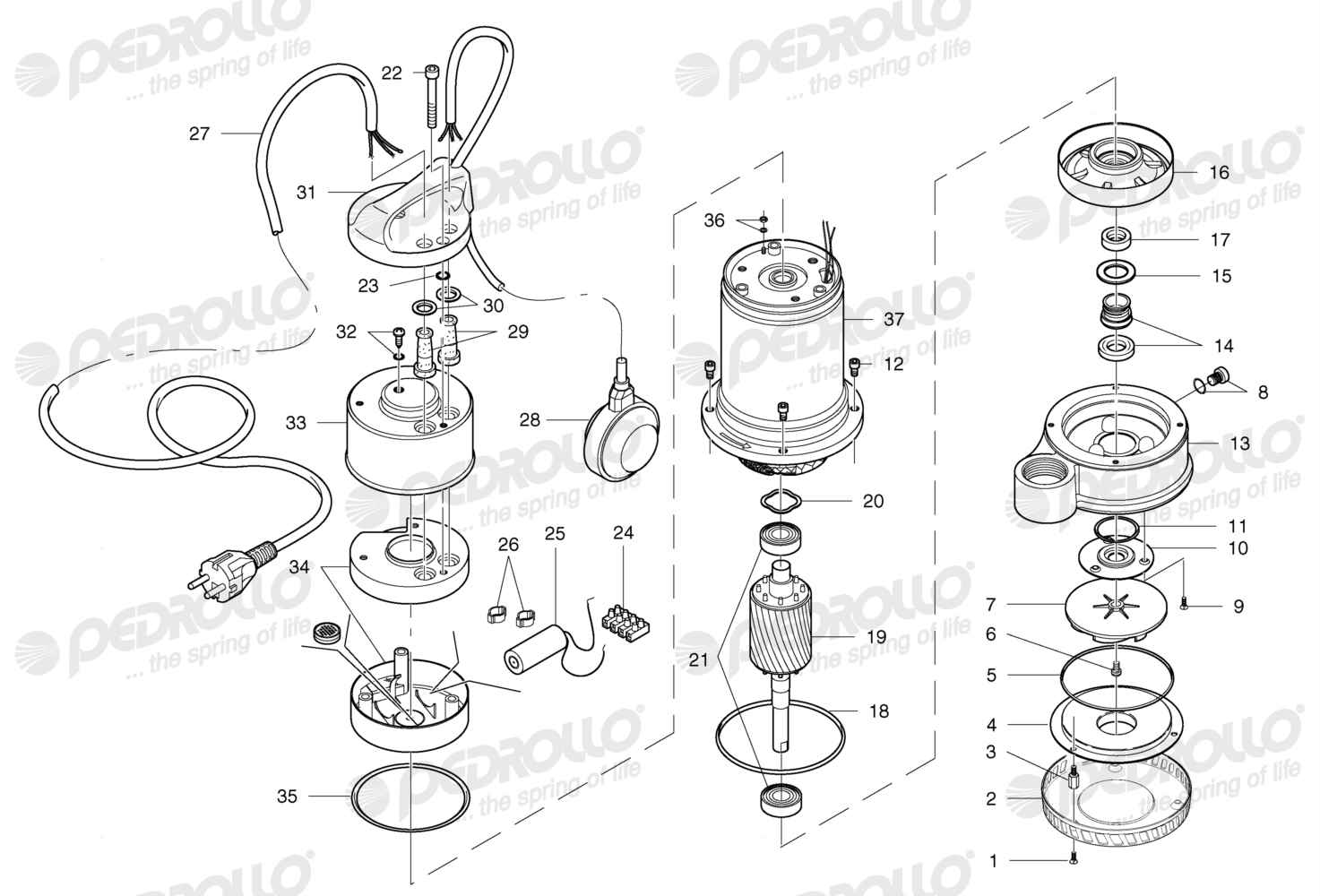

Dm 10 · 220V · versión A

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160262	Pedir
2	Rejilla de aspiración	859SDN2	Pedir
3	Distanciador	119039	Pedir
4	Tapa de aspiración	859SDN3	Pedir
5	Junta tórica	11514201221	Pedir
6	Tornillo	1160339	Pedir
7	Rodete	861GRD10	Pedir
8	Tapón	119025C	Pedir
9	Tornillo	1160262	Pedir
10	Tapa de la cámara de aceite	859SDI1	Pedir
11	Junta tórica	11514201543	Pedir
12	Tornillo	1160280	Pedir
13	Cuerpo bomba	859SDN1BL	Pedir
14	Sello mecánico Ø 14 mm	11516151002	Pedir
15	Arandela	114702	Pedir
16	Tapa motor	859SV118	Pedir
17	Anillo de cierre	11514501225	Pedir
18	Junta tórica	11514201581	Pedir
19	Eje con rotor	RFC07S85	Pedir
20	Muelle de compensación	114001	Pedir
21	Rodamiento	113002	Pedir
22	Tornillo	1160295	Pedir
23	Junta tórica	11514201310	Pedir
24	Placa bornes	114460	Pedir
25	Condensador 20 µF	1110202F	Pedir
26	Anillo de fijación	1171081	Pedir
27	Cable de alimentación con enchufe	117GLA51L	Pedir
28	Flotador	50014S05	Pedir
29	Pasacables	1171057	Pedir
30	Arandela	114749	Pedir
31	Asa	119955	Pedir
32	Tornillo	1160338A	Pedir
33	Tapa superior	859CSV1NL	Pedir
34	Tapas aislantes	118055A	Pedir
35	Junta tórica	11514201595	Pedir
36	Tuerca con arandella	116900A	Pedir
37	Caja motor con estator bobinado (220V - 60Hz)	CA07VXA0P1	Pedir

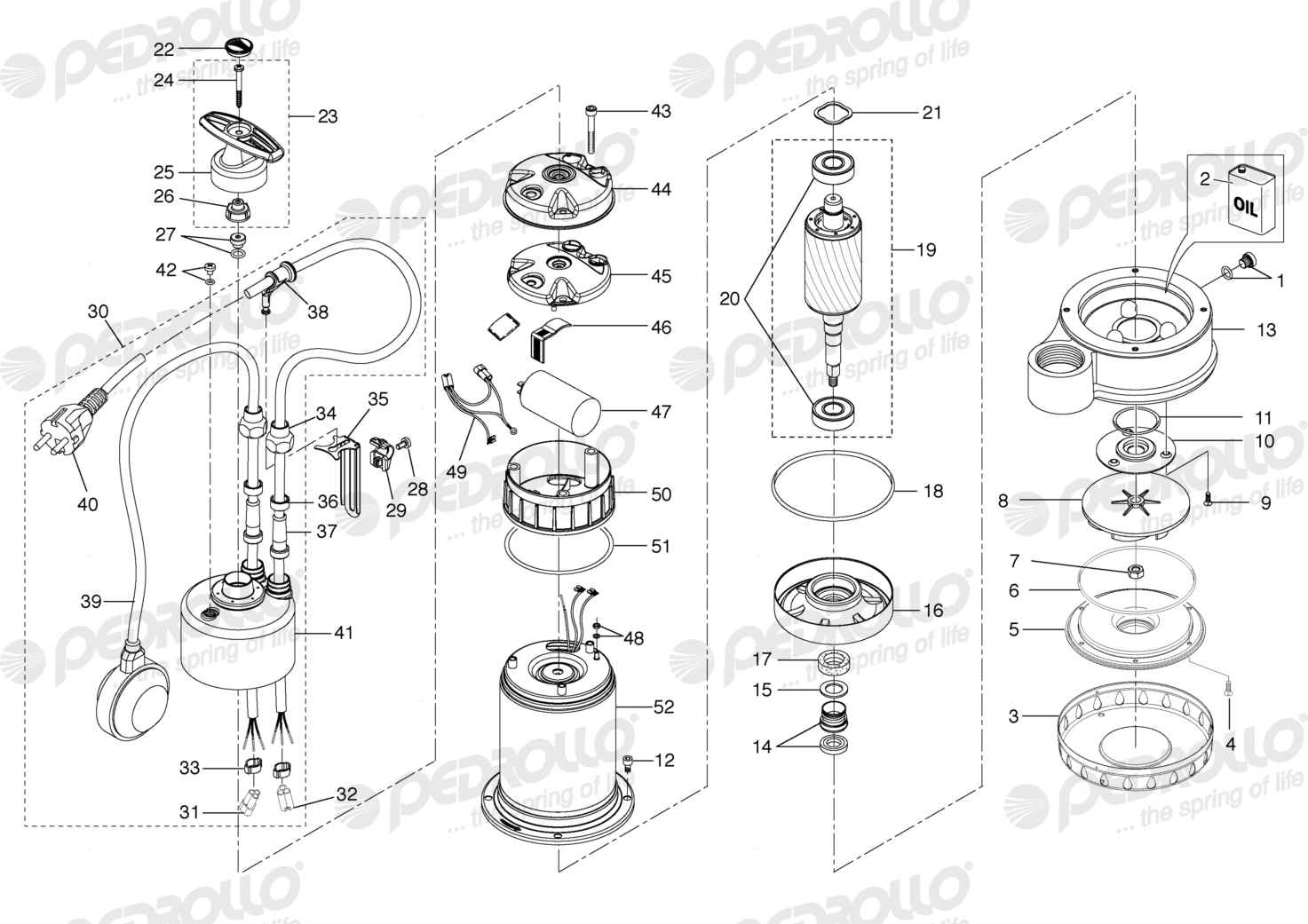

Dm 10 · 220V · versión D

Pos.	Pieza	Código Pedrollo	Pedir
1	Tapón con junta tórica	1190265V8C	Pedir
2	Aceite	120256	Pedir
3	Rejilla de aspiración	859SDZ01L	Pedir
4	Tornillo	1160338	Pedir
5	Tapa de aspiración	859SDZ10	Pedir
6	Junta tórica	11514201223	Pedir
7	Tuerca	116910A	Pedir
8	Rodete	861GRD10	Pedir
9	Tornillo	1160262	Pedir
10	Tapa de la cámara de aceite	859SDI1	Pedir
11	Junta tórica	11514201543	Pedir
12	Tornillo	1160280	Pedir
13	Cuerpo bomba	859SDN18BL	Pedir
14	Sello mecánico Ø 14 mm	11516151002	Pedir
15	Arandela	114702	Pedir
16	Tapa motor	859SV118	Pedir
17	Anillo de cierre	11514501225	Pedir
18	Junta tórica	11514201581	Pedir
19	Eje con rotor	RFC07S84	Pedir
20	Rodamiento	113002	Pedir
21	Muelle de compensación	114001	Pedir
22	Tapón	1175482L	Pedir
23	Asa completa MC-VX-D	ASSMNVX01	Pedir
24	Tornillo	1160856	Pedir
25	Asa	1175481	Pedir
26	Expansor	1175483	Pedir
27	Tapón con junta tórica	1190265V8C	Pedir
28	Tornillo	116042	Pedir
29	Abrazadera de cable para el flotador	1175491	Pedir
30	Tapa completa	ASSMCN01VX	Pedir
31	Conectores	114480F	Pedir
32	Conector macho	114480M	Pedir
33	Anillo de fijación	1171081	Pedir
34	Virola	11903174	Pedir
35	Soporte flotador	159VXF001	Pedir
36	Prensacable	1175487	Pedir
37	Pasacables	1171057	Pedir
38	Fijación	1175492	Pedir
39	Flotador	50014S055	Pedir
40	Cable de alimentación con enchufe	117GLA51V	Pedir
41	Tapa superior	859VXC002	Pedir
42	Tornillo con Junta tórica	1160335A	Pedir
43	Tornillo	1160294	Pedir
44	Tapa	159VXC003	Pedir
45	Tapa	1175485	Pedir
46	Faja sujeta condensador	1175145	Pedir
47	Condensador 20 µF	111020F	Pedir
48	Tuerca con arandella	116900A	Pedir
49	Cable	ASSUCV001	Pedir
50	Soporte condensador	1175486	Pedir
51	Junta tórica	11514201595	Pedir
52	Caja motor con estator bobinado (220V - 60Hz)	CA07VXNA0P1	Pedir

Dm 10 · 220V · versión M fabricada desde 10/2021

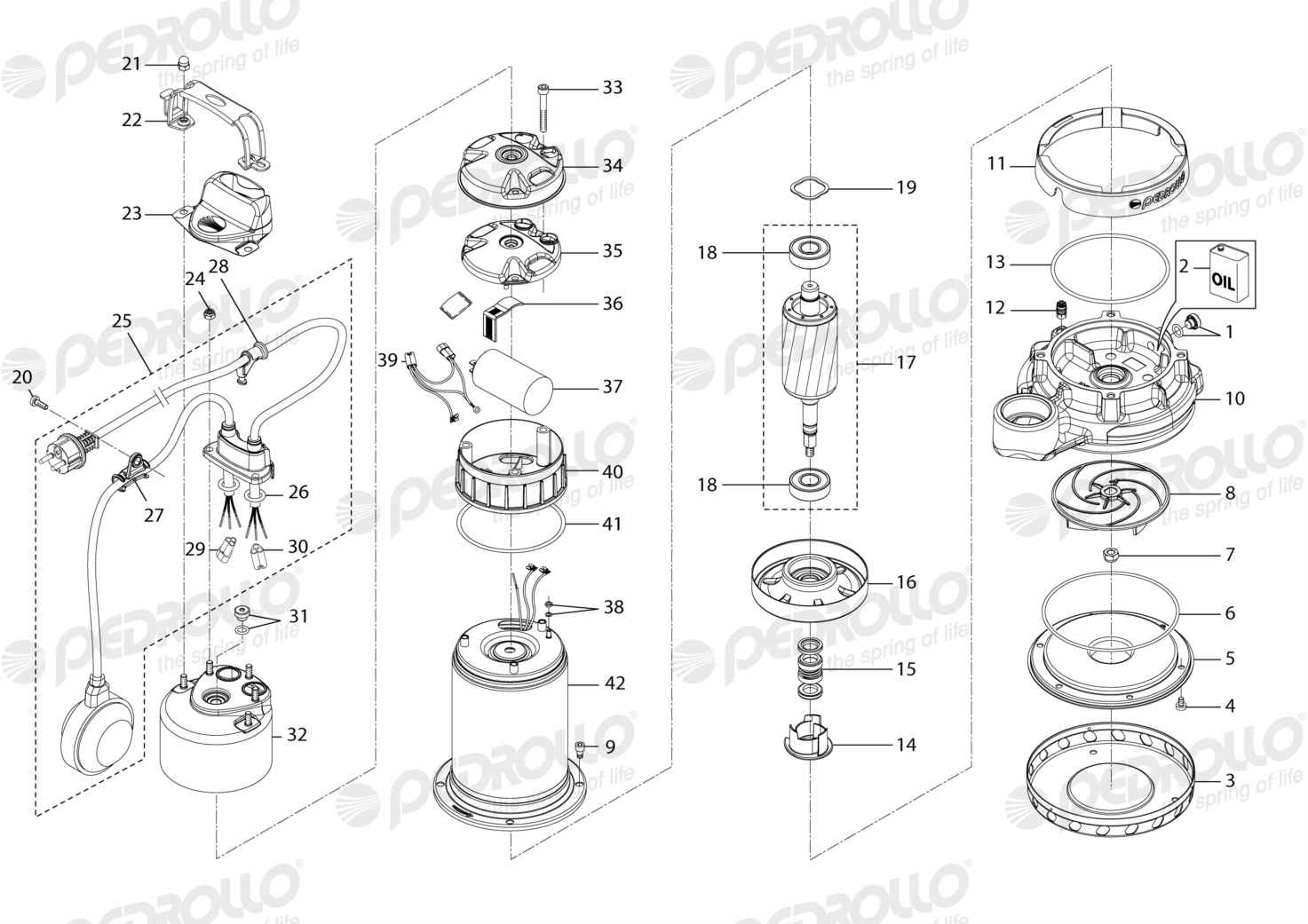

Despiece Pedrollo Dm 10 · 220V · versión M — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tapón con junta tórica	1190265V8C	Pedir
2	Aceite [ l ]	120256PK1	Pedir
3	Rejilla de aspiración	859SDZ03	Pedir
4	Tornillo	1160270	Pedir
5	Tapa de aspiración	859SDZ10	Pedir
6	Junta tórica	11514201223	Pedir
7	Tuerca	116910A	Pedir
8	Rodete	861GRDN106	Pedir
9	Tornillo	1160280	Pedir
10	Cuerpo bomba	859SD01VTE	Pedir
11	Faja	1175940P	Pedir
12	Purgador del aire	ASSGV119970	Pedir
13	Junta tórica	11514201581	Pedir
14	Dispositivo de lubricación	161CVVX01	Pedir
15	Sello mecánico Ø 14 mm	11516152000	Pedir
16	Tapa motor	859SV119	Pedir
17	Eje con rotor	RFC072620	Pedir
18	Rodamiento	113002C3E	Pedir
18	Rodamiento	113002C3E	Pedir
19	Muelle de compensación	114001	Pedir
20	Tornillo	11600051	Pedir
21	Tuerca	11690143	Pedir
22	Asa	859XAS02B	Pedir
23	Tapa	159VXC090PB	Pedir
24	Tuerca	1169012	Pedir
25	Kit de cable de alimentación con flotador	ASSMCVX3R15	Pedir
26	Junta tórica	11514201449	Pedir
27	Abrazadera de cable para el flotador	117549508	Pedir
28	Abrazadera de cable	11757192L	Pedir
29	Conectores	114480F	Pedir
30	Conector macho	114480M	Pedir
31	Tapón con junta tórica	1190265V8C	Pedir
32	Tapa superior	859VXC015	Pedir
33	Tornillo	1160294	Pedir
34	Tapa	159VXC017	Pedir
35	Tapa	117548547	Pedir
36	Faja sujeta condensador	1175145	Pedir
37	Condensador 25 µF	111025F	Pedir
38	Tuerca con arandella	116900A	Pedir
39	Cable	ASSUCV001	Pedir
40	Soporte condensador	117548623	Pedir
41	Junta tórica	11514201595	Pedir
42	Caja motor con estator bobinado (220V - 60Hz)	CA07VXNE100P1	Pedir

Dm 10 · 220V · versión N fabricada desde 01/2023

Despiece Pedrollo Dm 10 · 220V · versión N — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tapón con junta tórica	1190265V8C	Pedir
2	Aceite [ l ]	120256PK1	Pedir
3	Rejilla de aspiración	859SDZ03	Pedir
4	Tornillo	1160270	Pedir
5	Tapa de aspiración	859SDZ10	Pedir
6	Junta tórica	11514201223	Pedir
7	Tuerca	116910A	Pedir
8	Rodete	861GRDN106	Pedir
9	Tornillo	1160280	Pedir
10	Cuerpo de bomba + Válvula	859SDR01VTE	Pedir
11	Faja	11759403P	Pedir
12	Purgador del aire	ASSGV119975	Pedir
13	Anillo O.R.	115142015802	Pedir
14	Dispositivo de lubricación	161CVVX01	Pedir
15	Sello mecánico Ø 14 mm	11516152000	Pedir
16	Tapa motor	859SV119	Pedir
17	Eje con rotor	RFC072620	Pedir
18	Rodamiento	113002C3E	Pedir
18	Rodamiento	113002C3E	Pedir
19	Muelle de compensación	114001	Pedir
20	Tornillo	11600051	Pedir
21	Tuerca	11690143	Pedir
22	Asa	859XAS02B	Pedir
23	Tapa	159VXC090PB	Pedir
24	Tuerca	1169012	Pedir
25	Kit de cable de alimentación con flotador	ASSMCVX3R15	Pedir
26	Junta tórica	11514201449	Pedir
27	Abrazadera de cable para el flotador	117549508	Pedir
28	Abrazadera de cable	11757192L	Pedir
29	Conectores	114480F	Pedir
30	Conector macho	114480M	Pedir
31	Tapón con junta tórica	1190265V8C	Pedir
32	Tapa superior	859VXC015	Pedir
33	Tornillo	11602948	Pedir
34	Tapa	159VXC017	Pedir
35	Tapa	117548547	Pedir
36	Faja sujeta condensador	1175146	Pedir
37	Condensador 25 µF	111025F	Pedir
38	Cable	ASSUCV021	Pedir
39	Soporte condensador	117548623	Pedir
40	Junta tórica	11514201595	Pedir
41	Caja motor con estator bobinado (220V - 60Hz)	CA0723V100P1	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu Dm 10 con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi Dm 10?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
