Repuestos Pedrollo HF 5AM
Repuestos originales para la electrobomba Pedrollo HF 5AM. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.
1. Busca la versión en la placa
La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu HF 5AM.
Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.
2. Elige tu versión y pide la pieza
Versión en la placa (Rel.)
HF 5AM · 220/380V · versión A
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo del cuerpo bomba | 116006 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000C1 | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Rodete | 865GRHF5AH1 | Pedir |
| 8 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 9 | Anillo de bloqueo | 114619 | Pedir |
| 10 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 11 | Tapa del cuerpo bomba | 859INCP25 | Pedir |
| 12 | Tapa del ventilador | 14CL085 | Pedir |
| 13 | Ventilador | 14VN081 | Pedir |
| 14 | Tornillo | 116024T | Pedir |
| 15 | Tapa motor | SC0810 | Pedir |
| 16 | Tornillo | 116023T | Pedir |
| 17 | Soporte motor | SC08LN | Pedir |
| 18 | Deflector | 115102 | Pedir |
| 19 | Eje con rotor | RTP082B506 | Pedir |
| 20 | Muelle de compensación | 114002 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 22 | Tornillo | 116039T | Pedir |
| 23 | Tapa bornes | 14COK18IPA | Pedir |
| 27 | Placa bornes | ASSMORS01 | Pedir |
| 28 | Protector de los cables | 118139M80 | Pedir |
| 29 | Tornillo | 116031TR | Pedir |
| 30 | Pasacable M20 | ASSMORS08P | Pedir |
| 31 | Pie de apoyo | 119062A | Pedir |
| 32 | Caja motor con estator bobinado (220/380V - 60Hz) | CA085GF0P | Pedir |

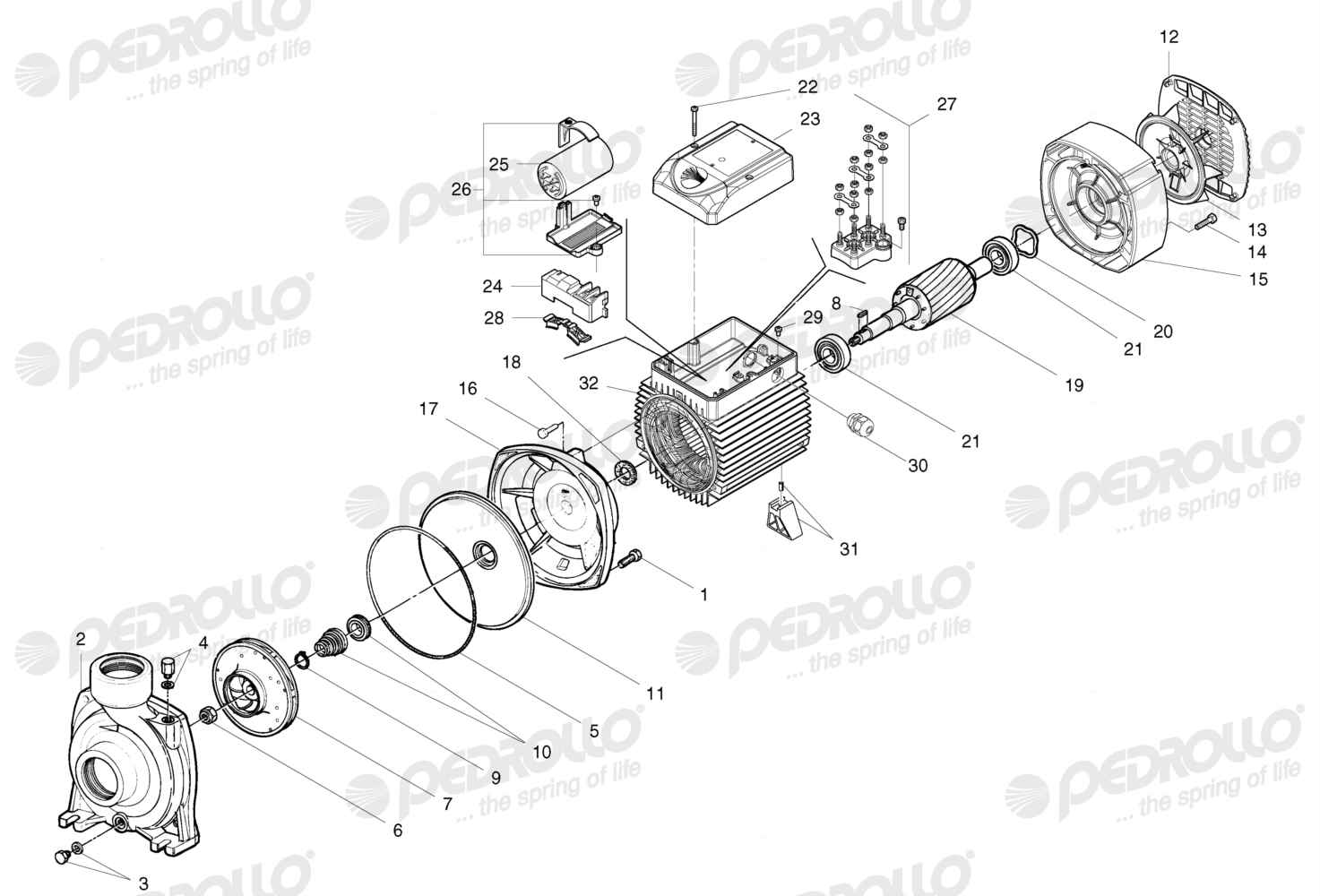

HF 5AM · 220/380V · versión B
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo del cuerpo bomba | 116006 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000C1 | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Rodete | 865GRHF5AH1 | Pedir |
| 8 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 9 | Anillo de bloqueo | 114619 | Pedir |
| 10 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 11 | Tapa del cuerpo bomba | 859INCP25 | Pedir |
| 12 | Tapa del ventilador | 14CL085 | Pedir |
| 13 | Ventilador | 14VN081 | Pedir |
| 14 | Tornillo | 116024T | Pedir |
| 15 | Tapa motor | SC0810 | Pedir |
| 16 | Tornillo | 116023T | Pedir |
| 17 | Soporte motor | SC08LN | Pedir |
| 18 | Deflector | 115102 | Pedir |
| 19 | Eje con rotor | RTP087C06 | Pedir |
| 20 | Muelle de compensación | 114002 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 22 | Tornillo | 116039T | Pedir |
| 23 | Tapa bornes | 14COK18IPA | Pedir |
| 27 | Placa bornes | ASSMORS01 | Pedir |
| 28 | Protector de los cables | 118139M80 | Pedir |
| 29 | Tornillo | 116031TR | Pedir |
| 30 | Pasacable M20 | ASSMORS08P | Pedir |
| 31 | Pie de apoyo | 119062A | Pedir |
| 32 | Caja motor con estator bobinado (220/380V - 60Hz) | CA087CF0P | Pedir |
HF 5AM · 220/380V · versión C fabricada desde 09/2015
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602855 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000N4C | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Rodete | 865GRHF5AH1 | Pedir |
| 8 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 9 | Anillo de bloqueo | 114619 | Pedir |
| 10 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 11 | Tapa del cuerpo bomba | 859INCP25 | Pedir |
| 12 | Tapa del ventilador | 14CL085 | Pedir |
| 13 | Ventilador | 14VN08181 | Pedir |
| 14 | Tornillo | 116024T | Pedir |
| 15 | Tapa motor | SC0810 | Pedir |
| 16 | Tornillo | 116023T | Pedir |
| 17 | Soporte motor | SC08LN5 | Pedir |
| 18 | Deflector | 115108 | Pedir |
| 19 | Eje con rotor | RTP087C06 | Pedir |
| 20 | Muelle de compensación | 114002 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 22 | Tornillo | 116039T | Pedir |
| 23 | Tapa bornes | 14COK18IPA | Pedir |
| 24 | Placa bornes | ASSMORS01 | Pedir |
| 25 | Protector de los cables | 118139M80 | Pedir |
| 26 | Tornillo | 116031TR | Pedir |
| 27 | Pasacable M20 | ASSMORS08P | Pedir |
| 28 | Pie de apoyo | 119059A | Pedir |
| 29 | Caja motor con estator bobinado (220/380V - 60Hz) | CA087CF0P | Pedir |

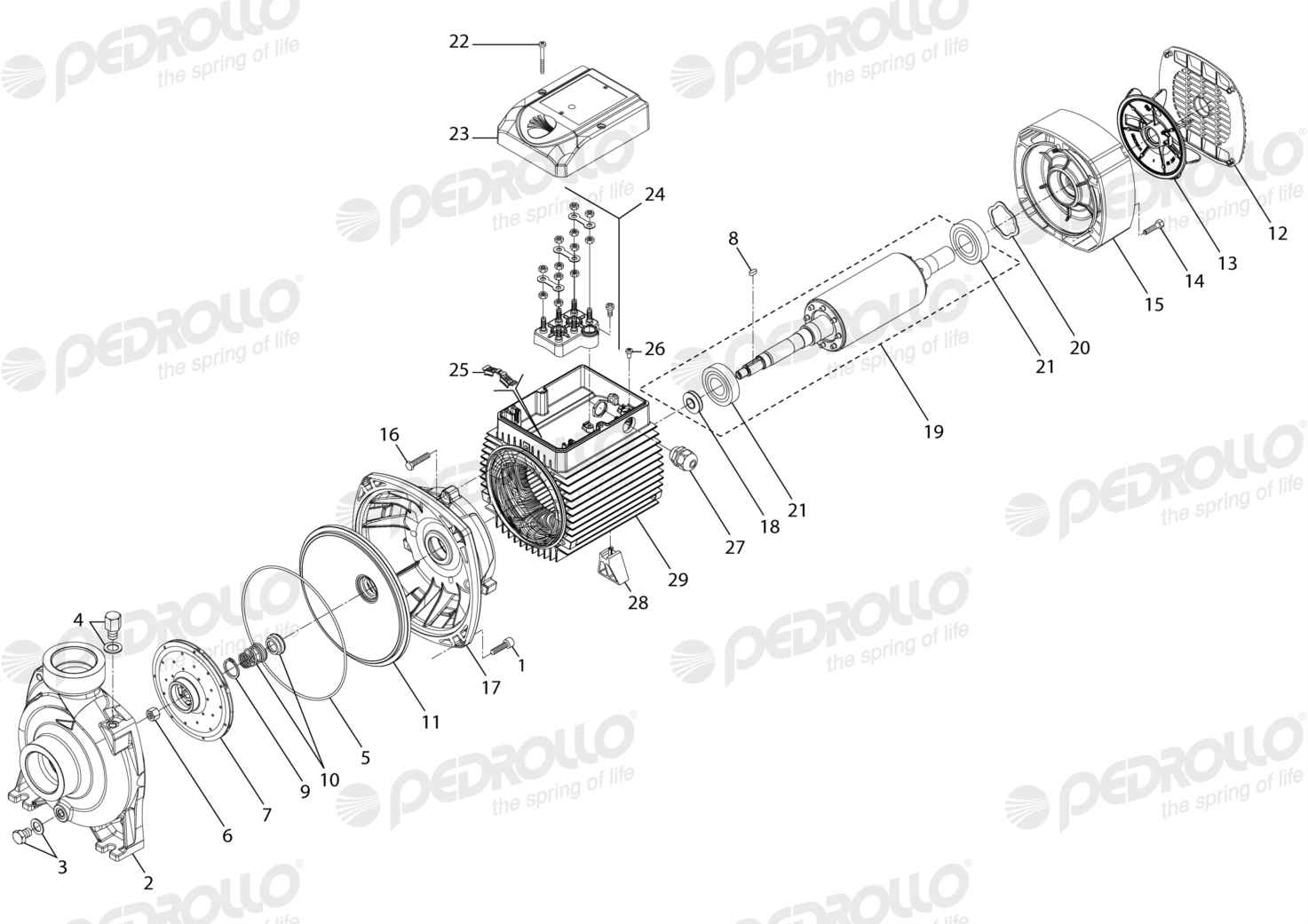

HF 5AM · 220/380V · versión D fabricada desde 04/2017
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602855 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000N4C | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Rodete | 865GRHF5AH1 | Pedir |
| 8 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 9 | Anillo de bloqueo | 114619 | Pedir |
| 10 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 11 | Tapa del cuerpo bomba | 859INCP25 | Pedir |
| 12 | Tapa del ventilador | 14CL085 | Pedir |
| 13 | Ventilador | 14VN08181 | Pedir |
| 14 | Tornillo | 116024T | Pedir |
| 15 | Tapa motor | SC0810 | Pedir |
| 16 | Tornillo | 116023T | Pedir |
| 17 | Soporte motor | SC08LN5 | Pedir |
| 18 | Deflector | 115108 | Pedir |
| 19 | Eje con rotor | RTP087E05 | Pedir |
| 20 | Muelle de compensación | 114002 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 21 | Rodamiento | 113003 | Pedir |
| 22 | Tornillo | 116039T | Pedir |
| 23 | Tapa bornes | 14COK18IPA | Pedir |
| 24 | Placa bornes | ASSMORS01 | Pedir |
| 25 | Protector de los cables | 118139M80 | Pedir |
| 26 | Tornillo | 116031TR | Pedir |
| 27 | Pasacable M20 | ASSMORS08P | Pedir |
| 28 | Pie de apoyo | 119059A | Pedir |
| 29 | Caja motor con estator bobinado (220/380V - 60Hz) | CA087EF0P | Pedir |

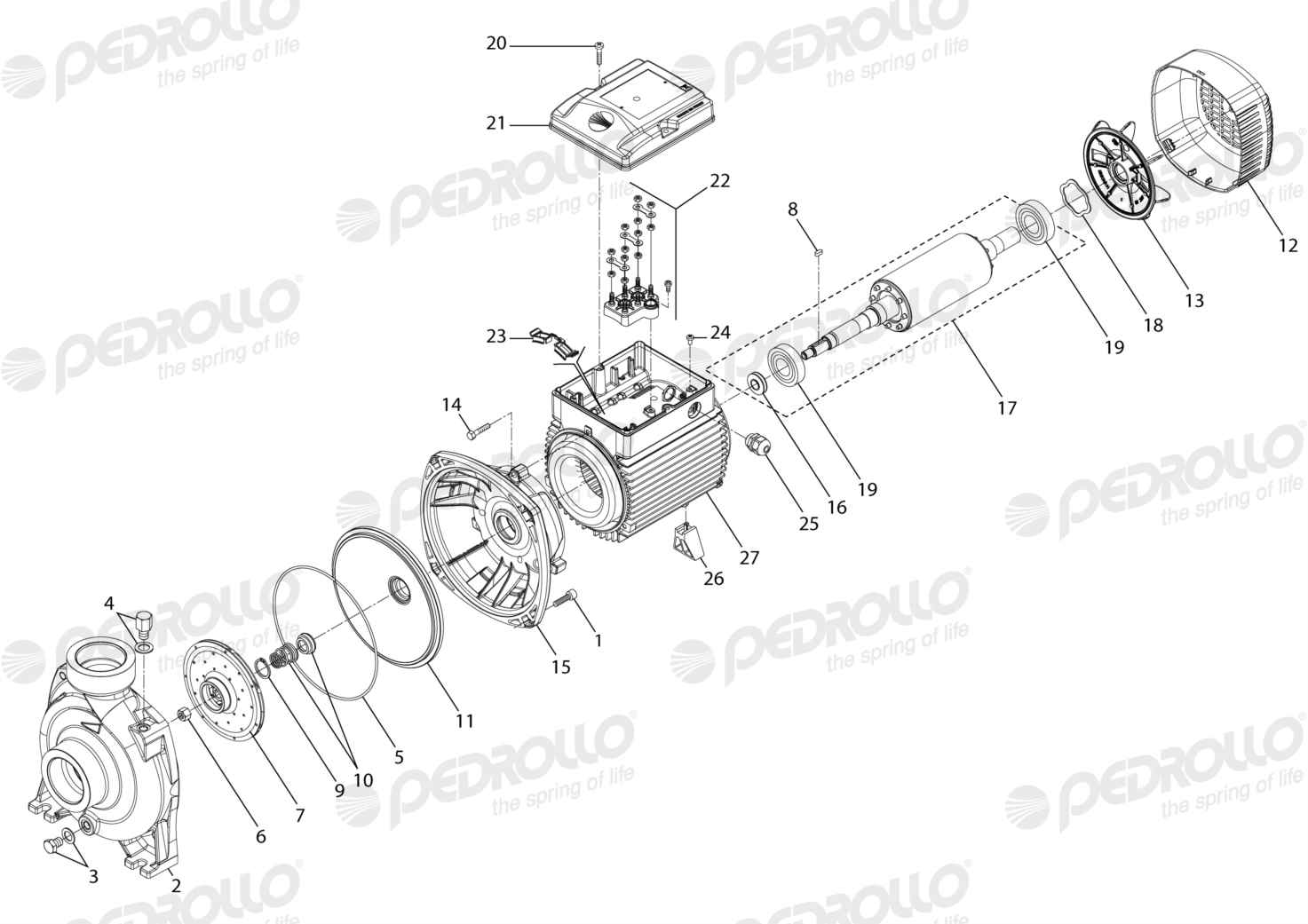

HF 5AM · 220/380V · versión E fabricada desde 06/2020
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602855 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000N4C | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Rodete | 865GRHF5AH1 | Pedir |
| 8 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 9 | Anillo de bloqueo | 114619 | Pedir |
| 10 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 11 | Tapa del cuerpo bomba | 859INCP25 | Pedir |
| 12 | Tapa del ventilador | 14CL0818 | Pedir |
| 13 | Ventilador | 14VN08181 | Pedir |
| 14 | Tornillo | 116050406 | Pedir |
| 15 | Soporte motor | SC08LN5 | Pedir |
| 16 | Deflector | 115108 | Pedir |
| 17 | Eje con rotor | RTP087E05 | Pedir |
| 18 | Muelle de compensación | 114002 | Pedir |
| 19 | Rodamiento | 113003 | Pedir |
| 19 | Rodamiento | 113003 | Pedir |
| 20 | Tornillo | 116050403 | Pedir |
| 21 | Tapa bornes | 14COK188IPA | Pedir |
| 22 | Placa bornes | ASSMORS07 | Pedir |
| 23 | Protector de los cables | 118136M80 | Pedir |
| 24 | Tornillo con arandela | 116050201 | Pedir |
| 25 | Pasacable M20 | ASSMORS08P | Pedir |
| 26 | Pie de apoyo | 119059A | Pedir |
| 27 | Caja motor con estator bobinado (220/380V - 60Hz) | CA0820REF0PC | Pedir |

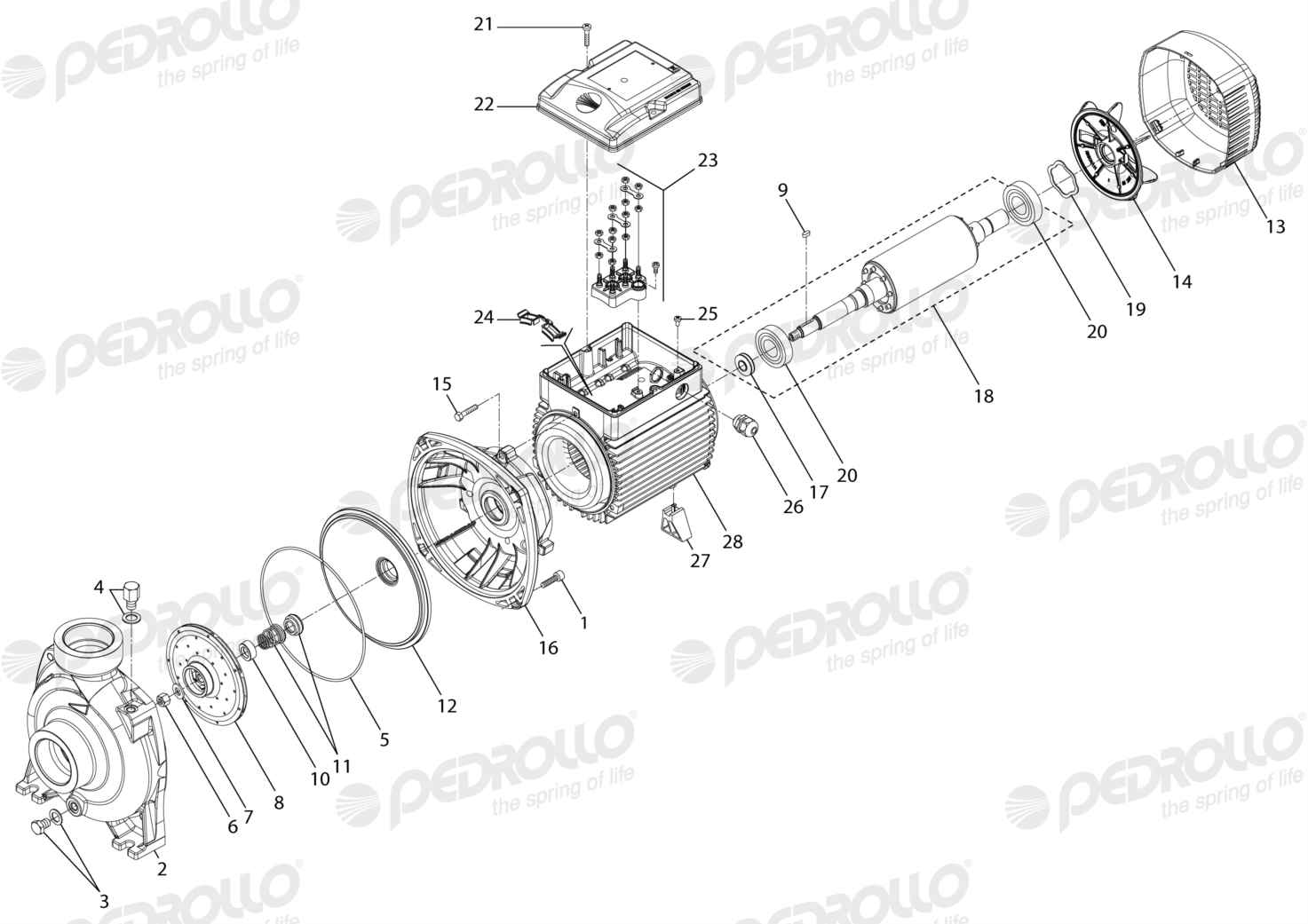

HF 5AM · 220/380V · versión F fabricada desde 05/2022
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602855 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000N4C | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Arandela | 1147847 | Pedir |
| 8 | Rodete | 865GRHF5AH1 | Pedir |
| 9 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 10 | Casquillo | 162BOC007 | Pedir |
| 11 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 12 | Tapa del cuerpo bomba | 859INCP25 | Pedir |
| 13 | Tapa del ventilador | 14CL0818 | Pedir |
| 14 | Ventilador | 14VN08181 | Pedir |
| 15 | Tornillo | 116050406 | Pedir |
| 16 | Soporte motor | SC08LN5 | Pedir |
| 17 | Deflector | 115108 | Pedir |
| 18 | Eje con rotor | RTP087E61 | Pedir |
| 19 | Muelle de compensación | 114002 | Pedir |
| 20 | Rodamiento | 113003 | Pedir |
| 20 | Rodamiento | 113003 | Pedir |
| 21 | Tornillo | 116050403 | Pedir |
| 22 | Tapa bornes | 14COK188IPA | Pedir |
| 23 | Placa bornes | ASSMORS07 | Pedir |
| 24 | Protector de los cables | 118136M80 | Pedir |
| 25 | Tornillo con arandela | 116050201 | Pedir |
| 26 | Pasacable M20 | ASSMORS08P | Pedir |
| 27 | Pie de apoyo | 119059A | Pedir |
| 28 | Caja motor con estator bobinado (220/380V - 60Hz) | CA0820REF0PC | Pedir |

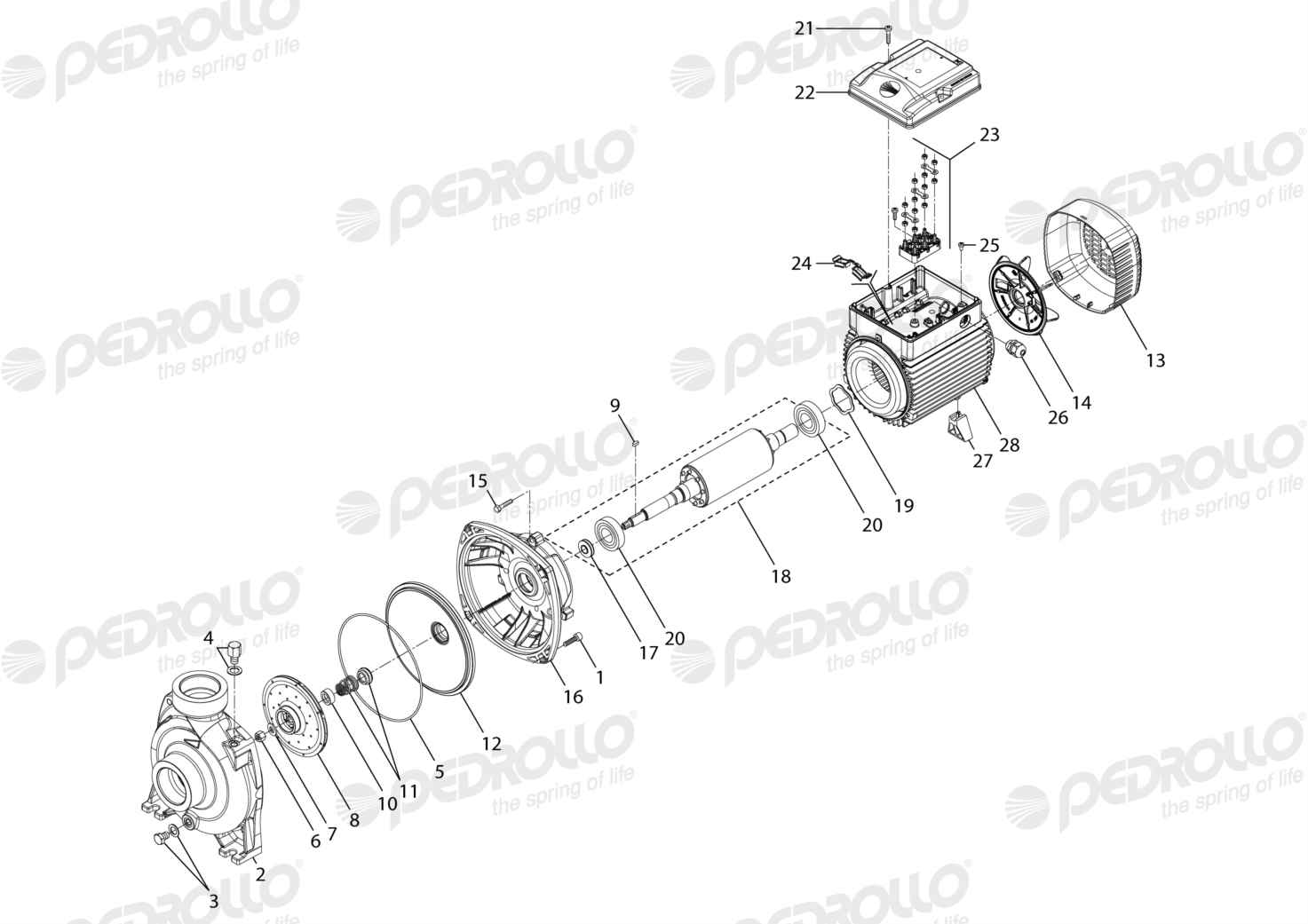

HF 5AM · 220/380V · versión G fabricada desde 10/2022
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602855 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000N4C | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Arandela | 1147847 | Pedir |
| 8 | Rodete | 865GRHF5AH1 | Pedir |
| 9 | Chaveta del rodete en acero inoxidable | 1148060 | Pedir |
| 10 | Casquillo | 162BOC007 | Pedir |
| 11 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 12 | Tapa del cuerpo bomba | 859INCP26E | Pedir |
| 13 | Tapa del ventilador | 14CL0818 | Pedir |
| 14 | Ventilador | 14VN08181 | Pedir |
| 15 | Tornillo | 116050406 | Pedir |
| 16 | Soporte motor | SC08LN5 | Pedir |
| 17 | Deflector | 115108 | Pedir |
| 18 | Eje con rotor | RTP087E61 | Pedir |
| 19 | Muelle de compensación | 114002 | Pedir |
| 20 | Rodamiento | 113003 | Pedir |
| 20 | Rodamiento | 113003 | Pedir |
| 21 | Tornillo | 116050403 | Pedir |
| 22 | Tapa bornes | 14COK188IPA | Pedir |
| 23 | Placa bornes | ASSMORS22 | Pedir |
| 24 | Protector de los cables | 118136M80 | Pedir |
| 25 | Tornillo | 116050202 | Pedir |
| 26 | Pasacable M20 | ASSMORS08P | Pedir |
| 27 | Pie de apoyo | 119059A | Pedir |
| 28 | Caja motor con estator bobinado (220/380V - 60Hz) | CA0822REF0PC | Pedir |
HF 5AM · 220/380V · versión H fabricada desde 01/2024
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tornillo | 11602855 | Pedir |
| 2 | Cuerpo bomba | 855CRHF5M22 | Pedir |
| 3 | Tapón con arandela | 119003NC | Pedir |
| 4 | Tapón con arandela | 119000N4C | Pedir |
| 5 | Junta tórica | 11514201532 | Pedir |
| 6 | Tuerca de blocaje del rodete | 116911A | Pedir |
| 7 | Arandela | 1147847 | Pedir |
| 8 | Rodete 60Hz | 161GX0019 | Pedir |
| 9 | Distanciador | 1147092015 | Pedir |
| 10 | Sello mecánico Ø 18 mm | 11516301801 | Pedir |
| 11 | Tapa del cuerpo bomba | 859INCP26E | Pedir |
| 12 | Tapa del ventilador | 14CL0818 | Pedir |
| 13 | Ventilador | 14VN08181 | Pedir |
| 14 | Tornillo | 116050406 | Pedir |
| 15 | Soporte motor | SC08LN5 | Pedir |
| 16 | Deflector | 115108 | Pedir |
| 17 | Eje con rotor | RTP087E62 | Pedir |
| 18 | Muelle de compensación | 114002 | Pedir |
| 19 | Rodamiento | 113003 | Pedir |
| 19 | Rodamiento | 113003 | Pedir |
| 20 | Tornillo | 116050403 | Pedir |
| 21 | Tapa bornes | 14COK188IPA | Pedir |
| 22 | Placa bornes | ASSMORS22 | Pedir |
| 23 | Protector de los cables | 118136M80 | Pedir |
| 24 | Tornillo | 116050202 | Pedir |
| 25 | Pasacable M20 | ASSMORS08P | Pedir |
| 26 | Pie de apoyo | 119059A | Pedir |
| 27 | Caja motor con estator bobinado (220/380V - 60Hz) | CA0822REF0PC | Pedir |
Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.
Preguntas frecuentes
¿Cómo sé qué versión es mi HF 5AM?
Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.
¿Por qué importa la versión?
Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.
¿Son repuestos originales?
Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
