Repuestos Pedrollo HF 70A

Repuestos originales para la electrobomba Pedrollo HF 70A. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu HF 70A.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

A B Cdesde 04/2017 Ddesde 06/2020 Edesde 05/2022 Fdesde 10/2022 Gdesde 07/2024

HF 70A · 220/380V · versión A

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116006	Pedir
2	Cuerpo bomba	855CRHF67	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000C1	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Rodete	865GRHF60	Pedir
8	Chaveta del rodete en acero inoxidable	1148060	Pedir
9	Anillo de bloqueo	114619	Pedir
10	Sello mecánico Ø 18 mm	11516301801	Pedir
11	Tapa del cuerpo bomba	859INCP25	Pedir
12	Tapa del ventilador	14CL085	Pedir
13	Ventilador	14VN081	Pedir
14	Tornillo	116024T	Pedir
15	Tapa motor	SC0810	Pedir
16	Tornillo	116023T	Pedir
17	Soporte motor	SC08LN	Pedir
18	Deflector	115102	Pedir
19	Eje con rotor	RTP082C03	Pedir
20	Muelle de compensación	114002	Pedir
21	Rodamiento	113003	Pedir
21	Rodamiento	113003	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK18IPA	Pedir
24	Placa bornes	ASSMORS01	Pedir
25	Protector de los cables	118139M80	Pedir
26	Tornillo	116031TR	Pedir
27	Pasacable M20	ASSMORS08P	Pedir
28	Pie de apoyo	119062A	Pedir
29	Caja motor con estator bobinado (220/380V - 60Hz)	CA085IF0P	Pedir

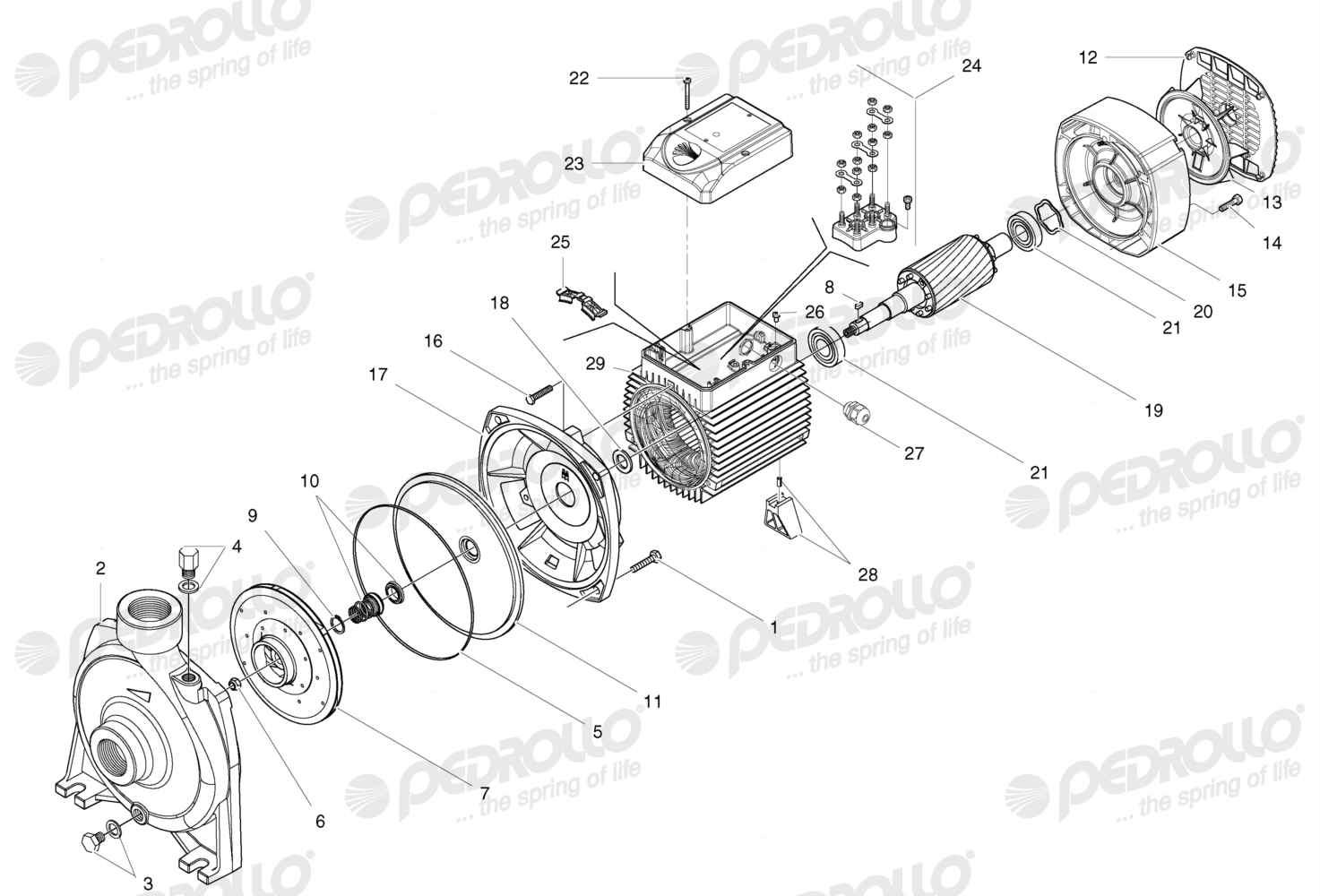

HF 70A · 220/380V · versión B

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116006	Pedir
2	Cuerpo bomba	855CRHF67	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000C1	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Rodete	865GRHF60	Pedir
8	Chaveta del rodete en acero inoxidable	1148060	Pedir
9	Anillo de bloqueo	114619	Pedir
10	Sello mecánico Ø 18 mm	11516301801	Pedir
11	Tapa del cuerpo bomba	859INCP25	Pedir
12	Tapa del ventilador	14CL085	Pedir
13	Ventilador	14VN081	Pedir
14	Tornillo	116024T	Pedir
15	Tapa motor	SC0810	Pedir
16	Tornillo	116023T	Pedir
17	Soporte motor	SC08LN	Pedir
18	Deflector	115102	Pedir
19	Eje con rotor	RTP087E05	Pedir
20	Muelle de compensación	114002	Pedir
21	Rodamiento	113003	Pedir
21	Rodamiento	113003	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK18IPA	Pedir
24	Placa bornes	ASSMORS01	Pedir
25	Protector de los cables	118139M80	Pedir
26	Tornillo	116031TR	Pedir
27	Pasacable M20	ASSMORS08P	Pedir
28	Pie de apoyo	119062A	Pedir
29	Caja motor con estator bobinado (220/380V - 60Hz)	CA087EF0P	Pedir

HF 70A · 220/380V · versión C fabricada desde 04/2017

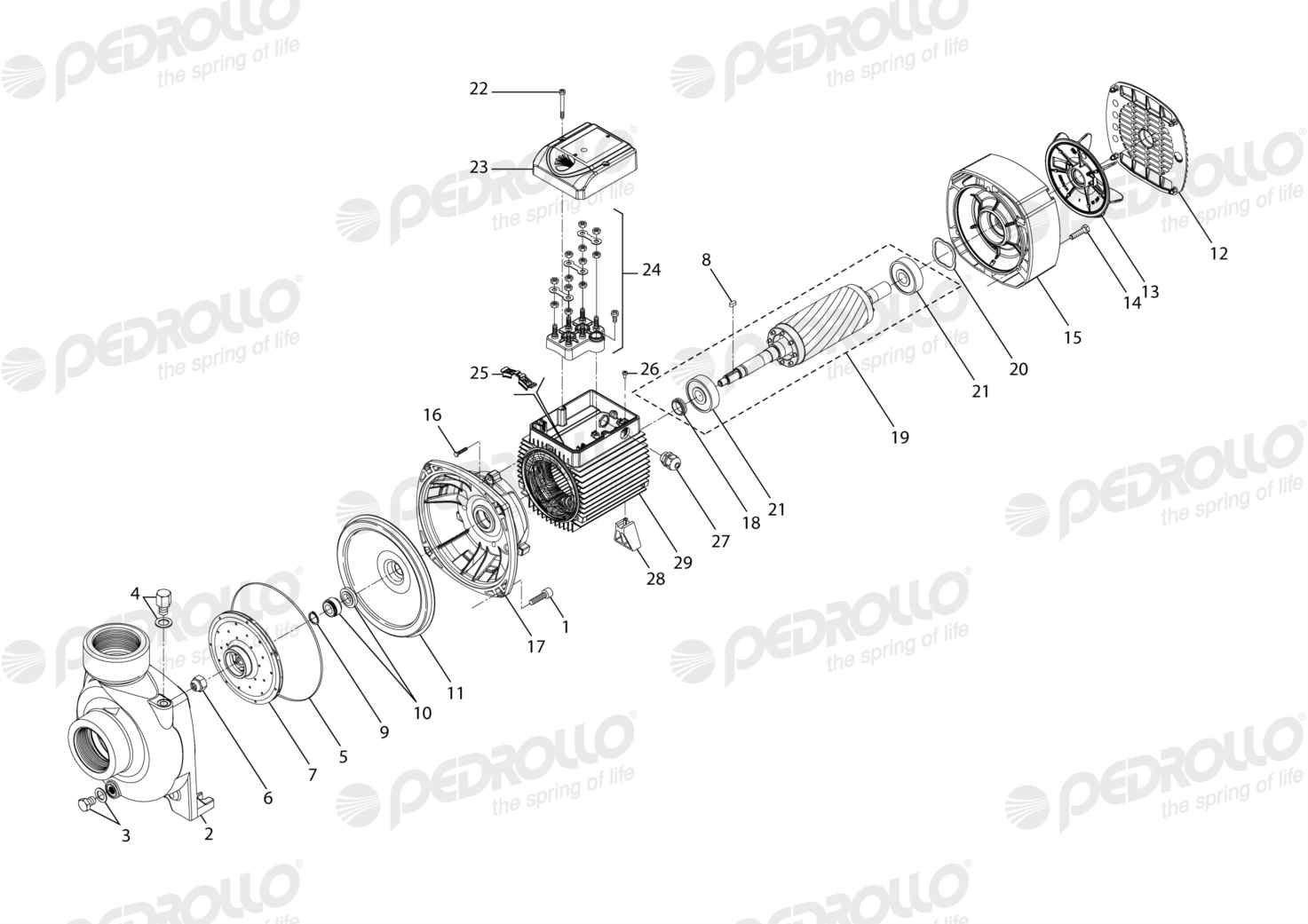

Despiece Pedrollo HF 70A · 220/380V · versión C — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	11602855	Pedir
2	Cuerpo bomba	855CRHF67	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Rodete	865GRHF60	Pedir
8	Chaveta del rodete en acero inoxidable	1148060	Pedir
9	Anillo de bloqueo	114619	Pedir
10	Sello mecánico Ø 18 mm	11516301801	Pedir
11	Tapa del cuerpo bomba	859INCP25	Pedir
12	Tapa del ventilador	14CL085	Pedir
13	Ventilador	14VN08181	Pedir
14	Tornillo	116024T	Pedir
15	Tapa motor	SC0810	Pedir
16	Tornillo	116023T	Pedir
17	Soporte motor	SC08LN5	Pedir
18	Deflector	115108	Pedir
19	Eje con rotor	RTP087N05	Pedir
20	Muelle de compensación	114002	Pedir
21	Rodamiento	113003	Pedir
21	Rodamiento	113003	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK18IPA	Pedir
24	Placa bornes	ASSMORS01	Pedir
25	Protector de los cables	118139M80	Pedir
26	Tornillo	116031TR	Pedir
27	Pasacable M20	ASSMORS08P	Pedir
28	Pie de apoyo	119062A	Pedir
29	Caja motor con estator bobinado (220/380V - 60Hz)	CA087NF0P	Pedir

HF 70A · 220/380V · versión D fabricada desde 06/2020

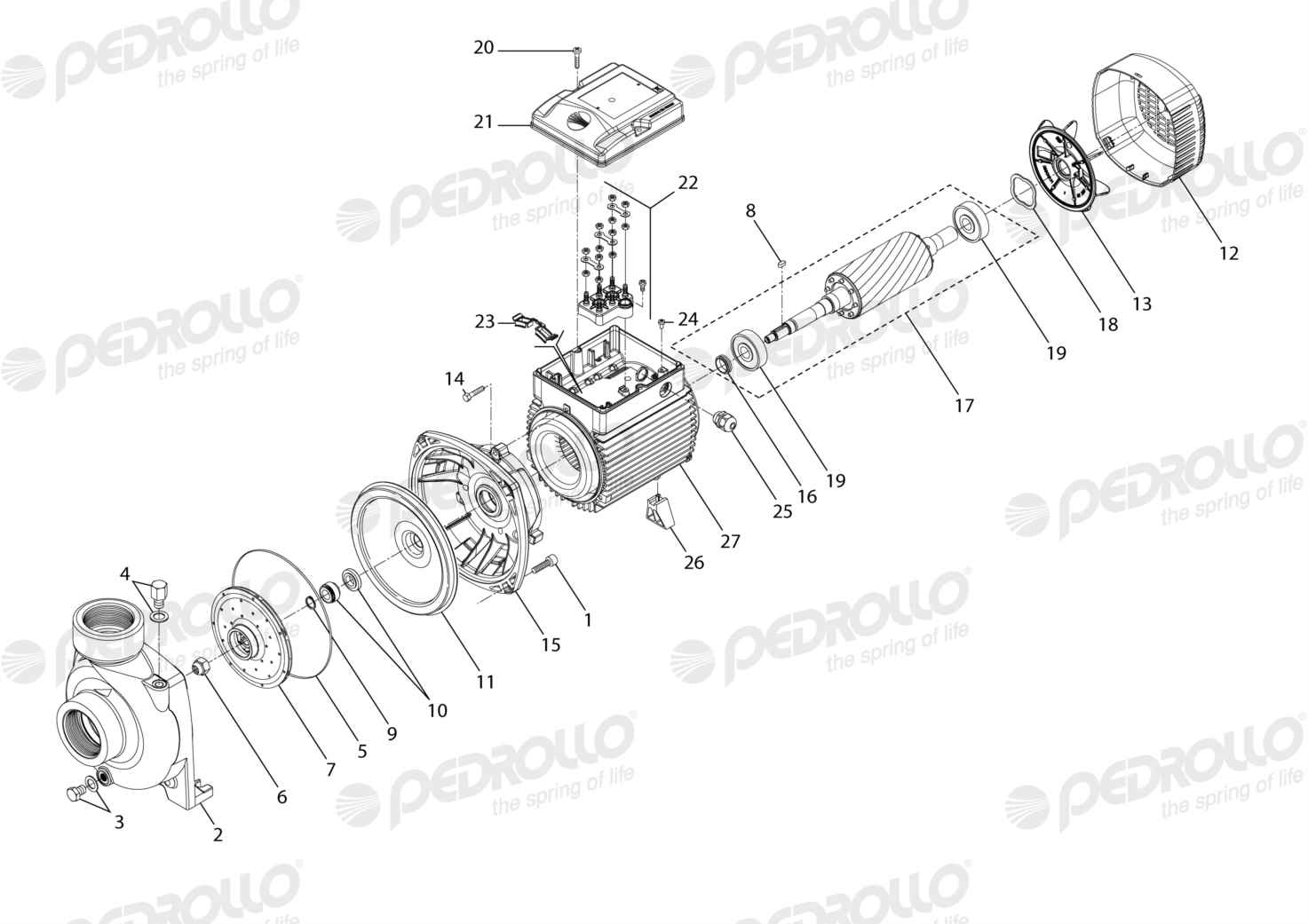

Despiece Pedrollo HF 70A · 220/380V · versión D — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	11602855	Pedir
2	Cuerpo bomba	855CRHF67	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Rodete	865GRHF60	Pedir
8	Chaveta del rodete en acero inoxidable	1148060	Pedir
9	Anillo de bloqueo	114619	Pedir
10	Sello mecánico Ø 18 mm	11516301801	Pedir
11	Tapa del cuerpo bomba	859INCP25	Pedir
12	Tapa del ventilador	14CL0818	Pedir
13	Ventilador	14VN08181	Pedir
14	Tornillo	116050406	Pedir
15	Soporte motor	SC08LN5	Pedir
16	Deflector	115108	Pedir
17	Eje con rotor	RTP087N05	Pedir
18	Muelle de compensación	114002	Pedir
19	Rodamiento	113003	Pedir
19	Rodamiento	113003	Pedir
20	Tornillo	116050403	Pedir
21	Tapa bornes	14COK188IPA	Pedir
22	Placa bornes	ASSMORS07	Pedir
23	Protector de los cables	118136M80	Pedir
24	Tornillo con arandela	116050201	Pedir
25	Pasacable M20	ASSMORS08P	Pedir
26	Pie de apoyo	119062A	Pedir
27	Caja motor con estator bobinado (220/380V - 60Hz)	CA0820RNF0PC	Pedir

HF 70A · 220/380V · versión E fabricada desde 05/2022

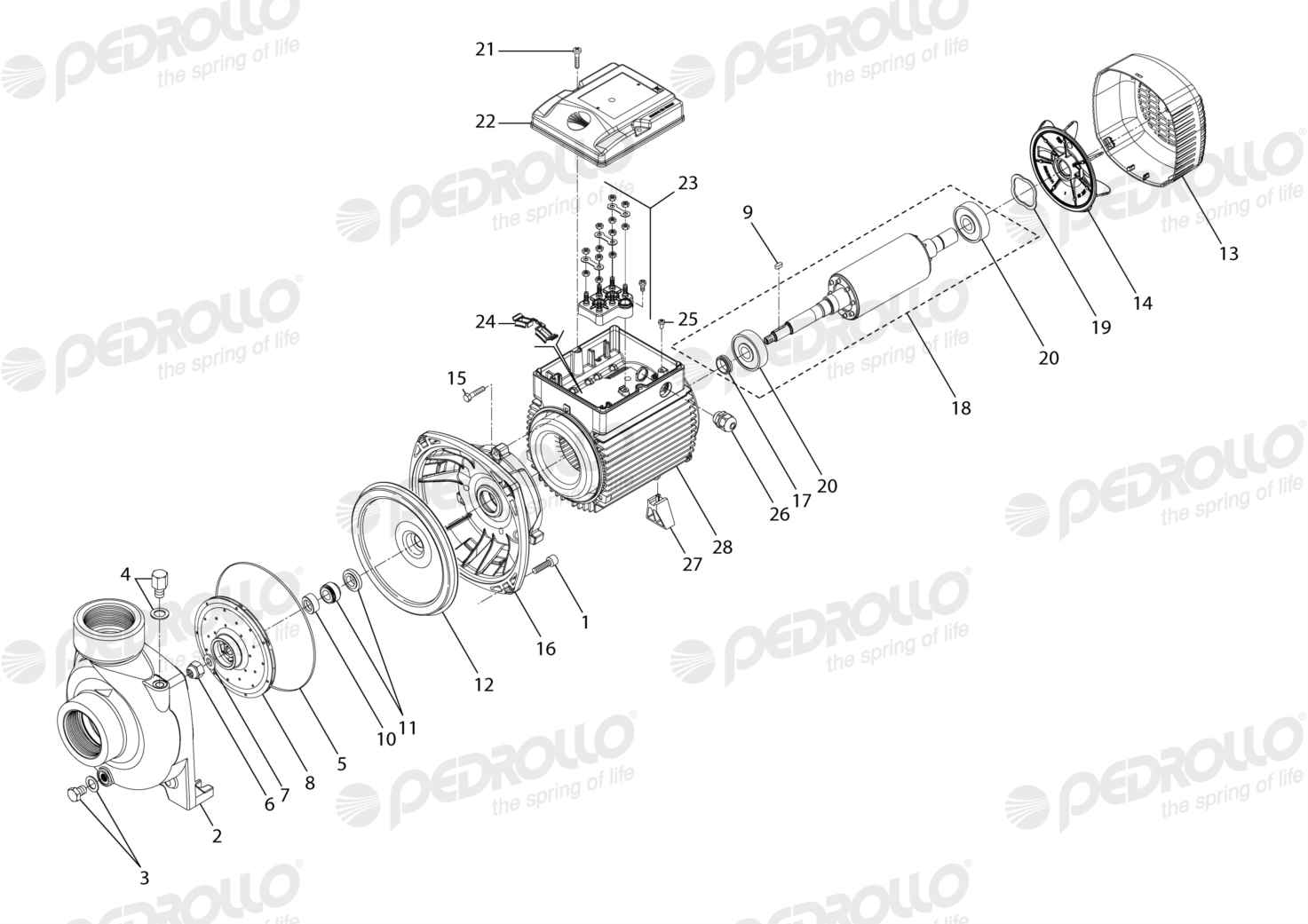

Despiece Pedrollo HF 70A · 220/380V · versión E — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	11602855	Pedir
2	Cuerpo bomba	855CRHF67	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Arandela	1147847	Pedir
8	Rodete	865GRHF60	Pedir
9	Chaveta del rodete en acero inoxidable	1148060	Pedir
10	Casquillo	162BOC007	Pedir
11	Sello mecánico Ø 18 mm	11516301801	Pedir
12	Tapa del cuerpo bomba	859INCP25	Pedir
13	Tapa del ventilador	14CL0818	Pedir
14	Ventilador	14VN08181	Pedir
15	Tornillo	116050406	Pedir
16	Soporte motor	SC08LN5	Pedir
17	Deflector	115108	Pedir
18	Eje con rotor	RTP087N61	Pedir
19	Muelle de compensación	114002	Pedir
20	Rodamiento	113003	Pedir
20	Rodamiento	113003	Pedir
21	Tornillo	116050403	Pedir
22	Tapa bornes	14COK188IPA	Pedir
23	Placa bornes	ASSMORS07	Pedir
24	Protector de los cables	118136M80	Pedir
25	Tornillo con arandela	116050201	Pedir
26	Pasacable M20	ASSMORS08P	Pedir
27	Pie de apoyo	119062A	Pedir
28	Caja motor con estator bobinado (220/380V - 60Hz)	CA0820RNF0PC	Pedir

HF 70A · 220/380V · versión F fabricada desde 10/2022

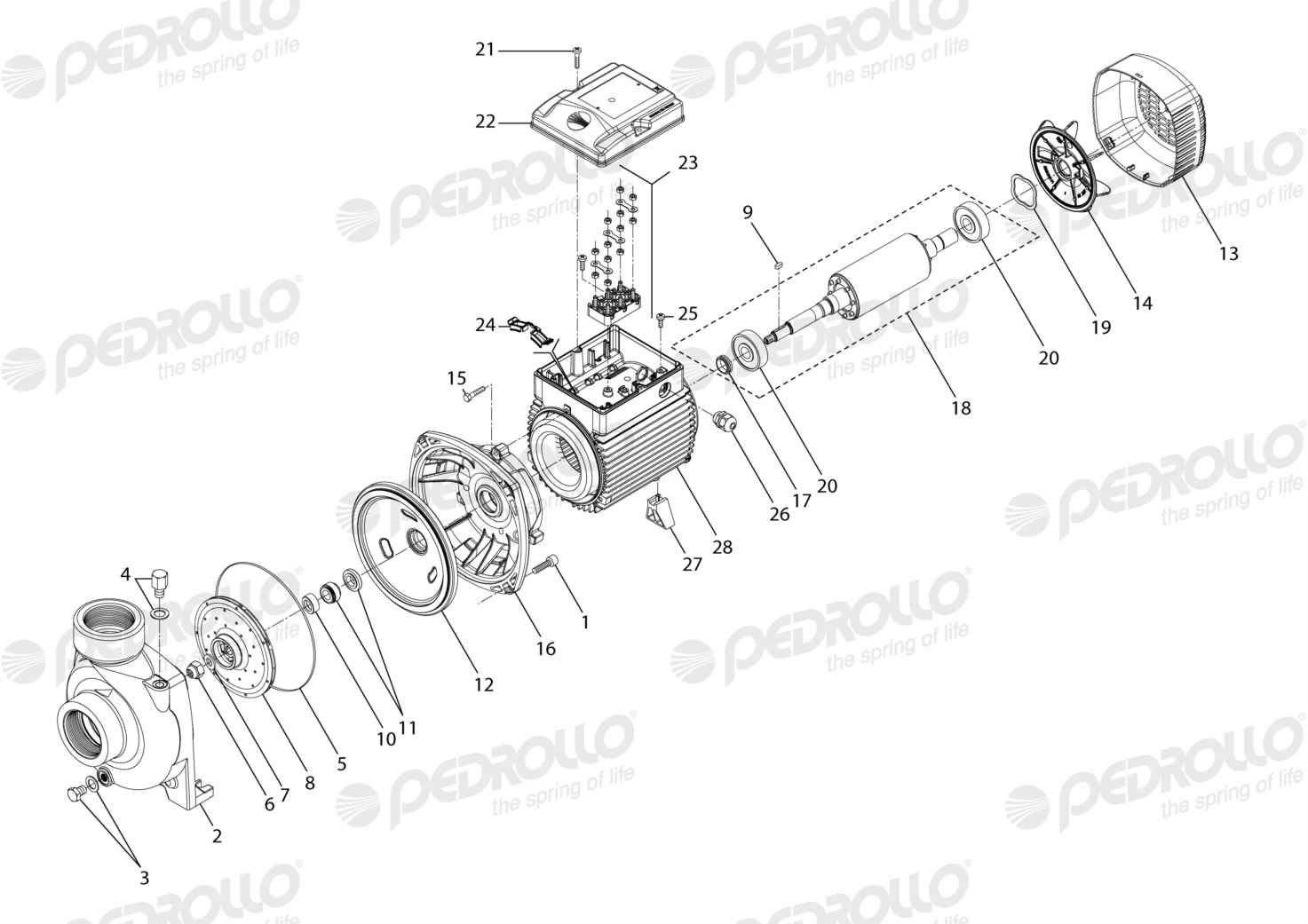

Despiece Pedrollo HF 70A · 220/380V · versión F — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	11602855	Pedir
2	Cuerpo bomba	855CRHF67	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Arandela	1147847	Pedir
8	Rodete	865GRHF60	Pedir
9	Chaveta del rodete en acero inoxidable	1148060	Pedir
10	Casquillo	162BOC007	Pedir
11	Sello mecánico Ø 18 mm	11516301801	Pedir
12	Tapa del cuerpo bomba	859INCP26E	Pedir
13	Tapa del ventilador	14CL0818	Pedir
14	Ventilador	14VN08181	Pedir
15	Tornillo	116050406	Pedir
16	Soporte motor	SC08LN5	Pedir
17	Deflector	115108	Pedir
18	Eje con rotor	RTP087N61	Pedir
19	Muelle de compensación	114002	Pedir
20	Rodamiento	113003	Pedir
20	Rodamiento	113003	Pedir
21	Tornillo	116050403	Pedir
22	Tapa bornes	14COK188IPA	Pedir
23	Placa bornes	ASSMORS22	Pedir
24	Protector de los cables	118136M80	Pedir
25	Tornillo	116050202	Pedir
26	Pasacable M20	ASSMORS08P	Pedir
27	Pie de apoyo	119062A	Pedir
28	Caja motor con estator bobinado (220/380V - 60Hz)	CA0822RNF0PC	Pedir

HF 70A · 220/380V · versión G fabricada desde 07/2024

Despiece Pedrollo HF 70A · 220/380V · versión G — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	11602855	Pedir
2	Cuerpo bomba	855CRHF63	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica	11514201532	Pedir
6	Tuerca de blocaje del rodete	116911A	Pedir
7	Arandela	1147847	Pedir
8	Rodete 50Hz	161GX0066	Pedir
9	Sello mecánico Ø 18 mm	11516301801	Pedir
10	Tapa del cuerpo bomba	859INCP26E	Pedir
11	Tapa del ventilador	14CL0818BL	Pedir
12	Ventilador	14VN08181	Pedir
13	Tornillo	116050406	Pedir
14	Soporte motor	SC08LN5	Pedir
15	Deflector	115108	Pedir
16	Eje con rotor	RTP087N10C	Pedir
17	Muelle de compensación	114002	Pedir
18	Rodamiento	113003	Pedir
18	Rodamiento	113003	Pedir
19	Tornillo	116050403	Pedir
20	Tapa bornes	14COK188IPA	Pedir
21	Placa bornes	ASSMORS22	Pedir
22	Protector de los cables	118136M80	Pedir
23	Tornillo	116050202	Pedir
24	Pasacable M20	ASSMORS08P	Pedir
25	Pie de apoyo	119062A	Pedir
26	Caja motor con estator bobinado (220/380V - 60Hz)	CA0822RNF0PC	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu HF 70A con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi HF 70A?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
