Repuestos Pedrollo MAGNIFICA 2m

Repuestos originales para la electrobomba Pedrollo MAGNIFICA 2m. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu MAGNIFICA 2m.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

Sin letradesde 02/2022 Adesde 01/2023

MAGNIFICA 2m · 220V NPT · versión Sin letra fabricada desde 02/2022

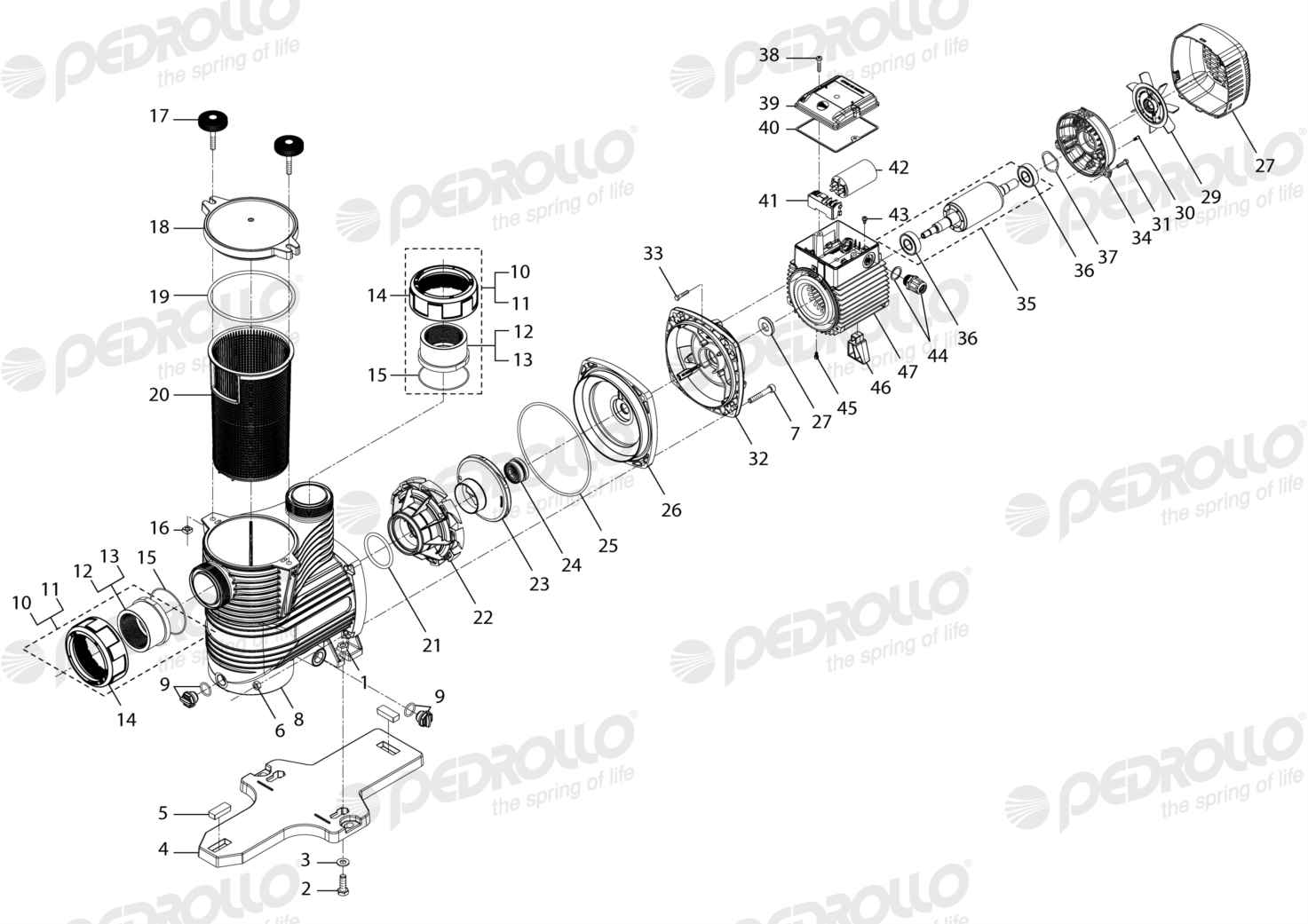

Despiece Pedrollo MAGNIFICA 2m · 220V NPT · versión Sin letra — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	1169054	Pedir
2	Tornillo	11600681	Pedir
3	Arandela	11478283	Pedir
4	Base de apoyo	161CFH2O1602	Pedir
5	Inserto antivibrante	1190504	Pedir
6	Tuerca	11690981	Pedir
7	Tornillo	11602702	Pedir
8	Cuerpo bomba	ASMGN01	Pedir
9	Tapón con junta tórica	11900001A	Pedir
9	Tapón con junta tórica	11900001A	Pedir
10	Kit acoplamiento liso 2" NPT	5023605R01	Pedir
10	Kit acoplamiento liso 2" NPT	5023605R01	Pedir
11	Kit de acoplamiento liso 2" norma BS	5023603R01	Pedir
11	Kit de acoplamiento liso 2" norma BS	5023603R01	Pedir
12	Elemento loco NPT	5023605	Pedir
12	Elemento loco NPT	5023605	Pedir
13	Elemento loco liso norma BS	5023603	Pedir
13	Elemento loco liso norma BS	5023603	Pedir
14	Virola 2"3/4 GAS	5023601	Pedir
14	Virola 2"3/4 GAS	5023601	Pedir
15	Anillo O.R.	115142015622	Pedir
15	Anillo O.R.	115142015622	Pedir
16	Tuerca cuadrada	1169097	Pedir
17	Pomo de sujeción	11795301	Pedir
18	Tapa del cuerpo bomba	140000401A	Pedir
19	Anillo O.R.	115142015629	Pedir
20	Filtro	159FT0001	Pedir
21	Anillo O.R.	11514201619	Pedir
22	Difusor	12100301	Pedir
23	Rodete 60Hz	161GR00026	Pedir
24	Sello mecánico Ø 17 mm	11516101701	Pedir
25	Anillo O.R.	115142015587	Pedir
26	Soporte	161CIN001	Pedir
27	Anillo V-Ring	11510441	Pedir
28	Tapa del ventilador	14CL072	Pedir
29	Ventilador	14VN072	Pedir
30	Tapón de drenaje	11901218	Pedir
31	Tornillo	116001T	Pedir
32	Tapa motor	SC0706	Pedir
33	Tornillo	116020T	Pedir
34	Soporte de rodamientos	SC0761LN02E	Pedir
35	Eje con rotor	RFP071C4201	Pedir
36	Rodamiento	113002RC3E	Pedir
36	Rodamiento	113002RC3E	Pedir
37	Muelle de compensación	114001	Pedir
38	Tornillo	1160034	Pedir
39	Tapa bornes	14COK15IPM	Pedir
40	Junta	1170504	Pedir
41	Placa bornes	114421	Pedir
42	Condensador 20 µF	111020F	Pedir
43	Tornillo	116031TR	Pedir
44	Pasacable M20 IP55	ASSPC71801	Pedir
45	Tapón de drenaje	11901218	Pedir
46	Pie de apoyo	11906101	Pedir
47	Caja motor con estator bobinado (220V - 60Hz)	CA0720RNDF20P1	Pedir

MAGNIFICA 2m · 220V NPT · versión A fabricada desde 01/2023

Despiece Pedrollo MAGNIFICA 2m · 220V NPT · versión A — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	1169054	Pedir
2	Tornillo	11600681	Pedir
3	Arandela	11478283	Pedir
4	Base de apoyo	161CFH2O1602	Pedir
5	Inserto antivibrante	1190504	Pedir
6	Tuerca	11690981	Pedir
7	Tornillo	11602702	Pedir
8	Cuerpo bomba	ASMGN03	Pedir
9	Tapón con junta tórica	11900001A	Pedir
9	Tapón con junta tórica	11900001A	Pedir
10	Kit acoplamiento liso 2" NPT	5023605R01	Pedir
10	Kit acoplamiento liso 2" NPT	5023605R01	Pedir
11	Kit de acoplamiento liso 2" norma BS	5023603R01	Pedir
11	Kit de acoplamiento liso 2" norma BS	5023603R01	Pedir
12	Elemento loco NPT	5023605	Pedir
12	Elemento loco NPT	5023605	Pedir
13	Elemento loco liso norma BS	5023603	Pedir
13	Elemento loco liso norma BS	5023603	Pedir
14	Virola 2"3/4 GAS	5023601	Pedir
14	Virola 2"3/4 GAS	5023601	Pedir
15	Anillo O.R.	115142015622	Pedir
15	Anillo O.R.	115142015622	Pedir
16	Tuerca cuadrada	1169097	Pedir
17	Pomo de sujeción	11795301	Pedir
18	Tapa del cuerpo bomba	140000402A	Pedir
19	Anillo O.R.	115142015629	Pedir
20	Filtro	159FT0001	Pedir
21	Anillo O.R.	11514201619	Pedir
22	Difusor	12100301	Pedir
23	Rodete 60Hz	161GR00026	Pedir
24	Sello mecánico Ø 17 mm	11516101701	Pedir
25	Anillo O.R.	115142015587	Pedir
26	Soporte	161CIN001	Pedir
27	Anillo V-Ring	11510441	Pedir
28	Tapa del ventilador	14CL072	Pedir
29	Ventilador	14VN072	Pedir
30	Tapón de drenaje	11901218	Pedir
31	Tornillo	116001T	Pedir
32	Tapa motor	SC0706	Pedir
33	Tornillo	116020T	Pedir
34	Soporte de rodamientos	SC0761LN02E	Pedir
35	Eje con rotor	RFP071C4201	Pedir
36	Rodamiento	113002RC3E	Pedir
36	Rodamiento	113002RC3E	Pedir
37	Muelle de compensación	114001	Pedir
38	Tornillo	1160034	Pedir
39	Tapa bornes	14COK15IPM	Pedir
40	Junta	1170504	Pedir
41	Placa bornes	114421	Pedir
42	Condensador 20 µF	111020F	Pedir
43	Tornillo	116031TR	Pedir
44	Pasacable M20 IP55	ASSPC71801	Pedir
45	Tapón de drenaje	11901218	Pedir
46	Pie de apoyo	11906101	Pedir
47	Caja motor con estator bobinado (220V - 60Hz)	CA0720RNDF20P1	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu MAGNIFICA 2m con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi MAGNIFICA 2m?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
