Repuestos Pedrollo MAGNIFICA 5
Repuestos originales para la electrobomba Pedrollo MAGNIFICA 5. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.
1. Busca la versión en la placa
La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu MAGNIFICA 5.
Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.
2. Elige tu versión y pide la pieza
Versión en la placa (Rel.)

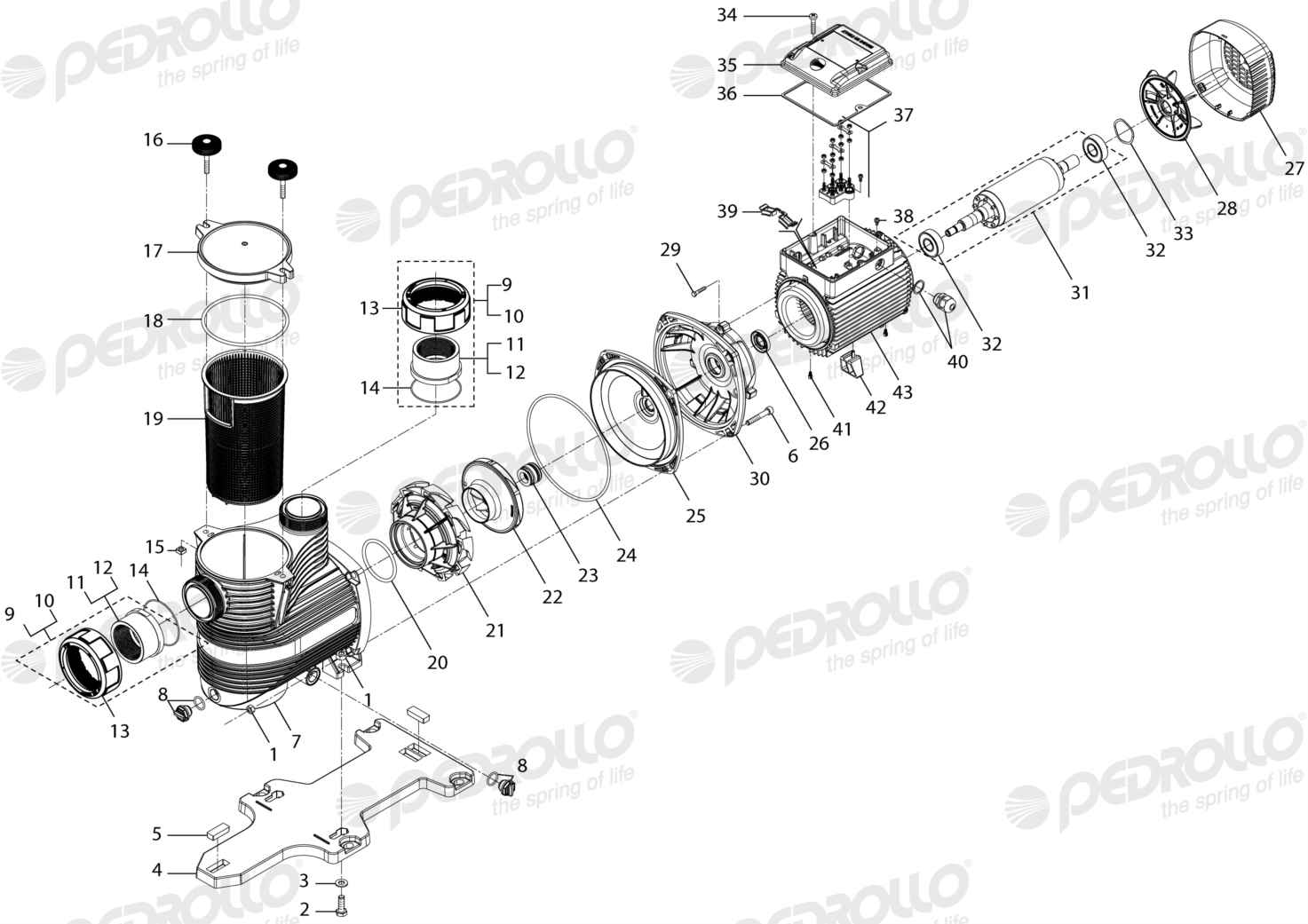

MAGNIFICA 5 · 220/380V NPT · versión Sin letra fabricada desde 02/2022
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tuerca | 1169054 | Pedir |
| 1 | Tuerca | 1169054 | Pedir |
| 2 | Tornillo | 11600681 | Pedir |
| 3 | Arandela | 11478283 | Pedir |
| 4 | Base de apoyo | 161CFH2O1604 | Pedir |
| 5 | Inserto antivibrante | 1190504 | Pedir |
| 6 | Tornillo | 11600506 | Pedir |
| 7 | Cuerpo bomba | ASMGN02 | Pedir |
| 8 | Tapón con junta tórica | 11900001A | Pedir |
| 8 | Tapón con junta tórica | 11900001A | Pedir |
| 9 | Kit acoplamiento liso 2" NPT | 5023605R01 | Pedir |
| 9 | Kit acoplamiento liso 2" NPT | 5023605R01 | Pedir |
| 10 | Kit de acoplamiento liso 2" norma BS | 5023603R01 | Pedir |
| 10 | Kit de acoplamiento liso 2" norma BS | 5023603R01 | Pedir |
| 11 | Elemento loco NPT | 5023605 | Pedir |
| 11 | Elemento loco NPT | 5023605 | Pedir |
| 12 | Elemento loco liso norma BS | 5023603 | Pedir |
| 12 | Elemento loco liso norma BS | 5023603 | Pedir |
| 13 | Virola 2"3/4 GAS | 5023601 | Pedir |
| 13 | Virola 2"3/4 GAS | 5023601 | Pedir |
| 14 | Anillo O.R. | 115142015622 | Pedir |
| 14 | Anillo O.R. | 115142015622 | Pedir |
| 15 | Tuerca cuadrada | 1169097 | Pedir |
| 16 | Pomo de sujeción | 11795301 | Pedir |
| 17 | Tapa del cuerpo bomba | 140000401A | Pedir |
| 18 | Anillo O.R. | 115142015629 | Pedir |
| 19 | Filtro | 159FT0001 | Pedir |
| 20 | Junta tórica | 11514201564 | Pedir |
| 21 | Difusor | 12100302 | Pedir |
| 22 | Rodete 60Hz | 161GR00056 | Pedir |
| 23 | Sello mecánico Ø 20 mm | 11516102001 | Pedir |
| 24 | Anillo O.R. | 115142015628 | Pedir |
| 25 | Soporte | 161CIN002 | Pedir |
| 26 | Anillo de cierre | 11514501250 | Pedir |
| 27 | Tapa del ventilador | 14CL0818 | Pedir |
| 28 | Ventilador | 14VN08181 | Pedir |
| 29 | Tornillo | 116050408 | Pedir |
| 30 | Soporte de rodamientos | SC08LN502E | Pedir |
| 31 | Eje con rotor | RTP087N4201 | Pedir |
| 32 | Rodamiento | 113004RC3E | Pedir |
| 32 | Rodamiento | 113004RC3E | Pedir |
| 33 | Muelle de compensación | 114002 | Pedir |
| 34 | Tornillo | 116050407 | Pedir |
| 35 | Tapa bornes | 14COK188IPA | Pedir |
| 36 | Junta | 117051418 | Pedir |
| 37 | Placa bornes | ASSMORS07 | Pedir |
| 38 | Tornillo con arandela | 116050201 | Pedir |
| 39 | Protector de los cables | 118136M80 | Pedir |
| 40 | Pasacable M20 | ASSMORS08P02 | Pedir |
| 41 | Tapón de drenaje | 11901218 | Pedir |
| 42 | Pie de apoyo | 119059A | Pedir |
| 43 | Caja motor con estator bobinado (220/380V - 60Hz) | CA0820RNF0PC | Pedir |

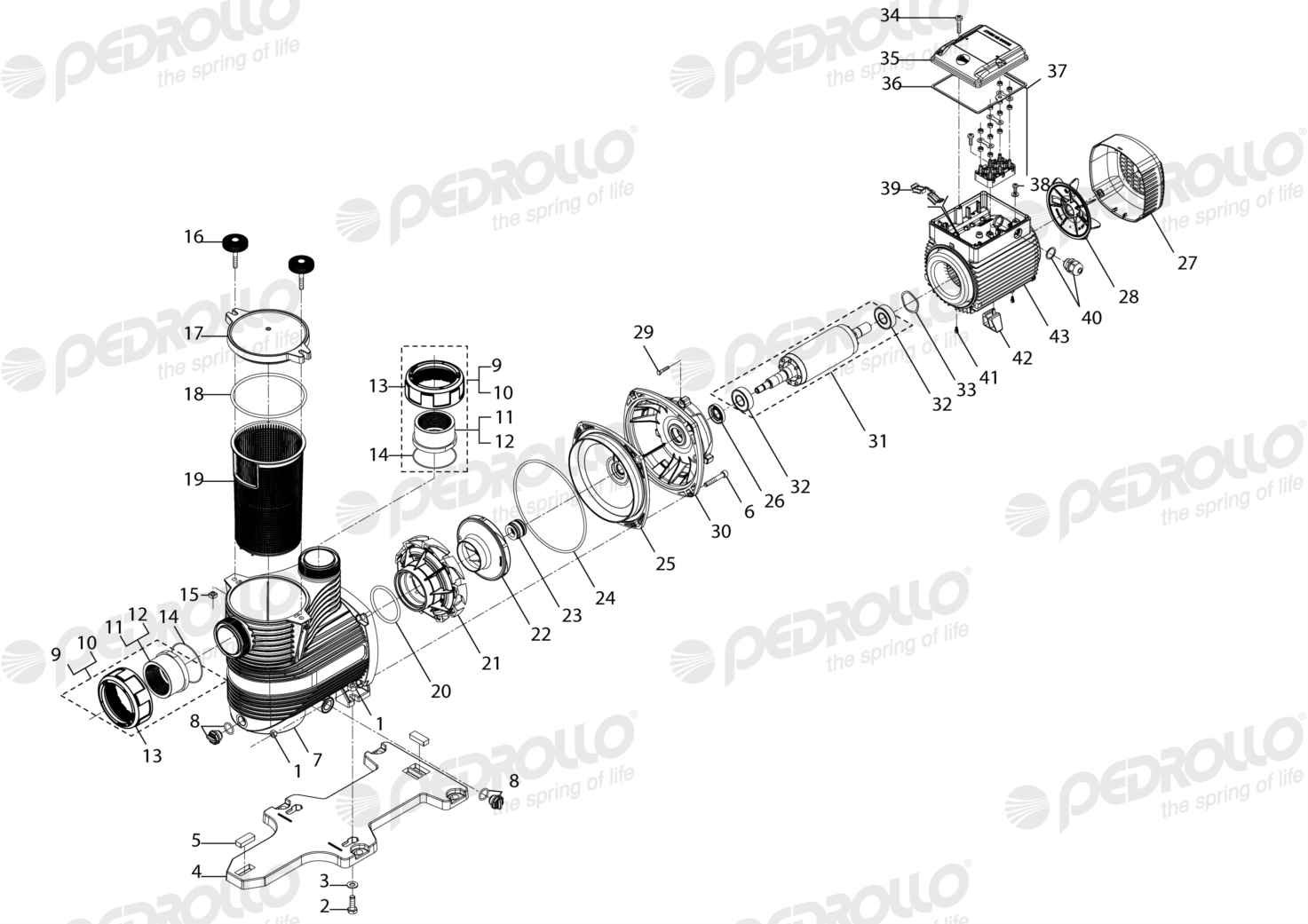

MAGNIFICA 5 · 220/380V NPT · versión A fabricada desde 10/2022
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tuerca | 1169054 | Pedir |
| 1 | Tuerca | 1169054 | Pedir |
| 2 | Tornillo | 11600681 | Pedir |
| 3 | Arandela | 11478283 | Pedir |
| 4 | Base de apoyo | 161CFH2O1604 | Pedir |
| 5 | Inserto antivibrante | 1190504 | Pedir |
| 6 | Tornillo | 11600506 | Pedir |
| 7 | Cuerpo bomba | ASMGN02 | Pedir |
| 8 | Tapón con junta tórica | 11900001A | Pedir |
| 8 | Tapón con junta tórica | 11900001A | Pedir |
| 9 | Kit acoplamiento liso 2" GAS | 5023601R01 | Pedir |
| 9 | Kit acoplamiento liso 2" GAS | 5023601R01 | Pedir |
| 10 | Kit acoplamiento liso Ø63mm | 5023602R01 | Pedir |
| 10 | Kit acoplamiento liso Ø63mm | 5023602R01 | Pedir |
| 11 | Elemento loco GAS | 5023604 | Pedir |
| 11 | Elemento loco GAS | 5023604 | Pedir |
| 12 | Elemento loco liso Ø63mm | 5023602 | Pedir |
| 12 | Elemento loco liso Ø63mm | 5023602 | Pedir |
| 13 | Virola 2"3/4 GAS | 5023601 | Pedir |
| 13 | Virola 2"3/4 GAS | 5023601 | Pedir |
| 14 | Anillo O.R. | 115142015622 | Pedir |
| 14 | Anillo O.R. | 115142015622 | Pedir |
| 15 | Tuerca cuadrada | 1169097 | Pedir |
| 16 | Pomo de sujeción | 11795301 | Pedir |
| 17 | Tapa del cuerpo bomba | 140000401A | Pedir |
| 18 | Anillo O.R. | 115142015629 | Pedir |
| 19 | Filtro | 159FT0001 | Pedir |
| 20 | Junta tórica | 11514201564 | Pedir |
| 21 | Difusor | 12100302 | Pedir |
| 22 | Rodete 60Hz | 161GR00056 | Pedir |
| 23 | Sello mecánico Ø 20 mm | 11516102001 | Pedir |
| 24 | Anillo O.R. | 115142015628 | Pedir |
| 25 | Soporte | 161CIN002 | Pedir |
| 26 | Anillo de cierre | 11514501250 | Pedir |
| 27 | Tapa del ventilador | 14CL0818 | Pedir |
| 28 | Ventilador | 14VN08181 | Pedir |
| 29 | Tornillo | 116050408 | Pedir |
| 30 | Soporte de rodamientos | SC08LN502E | Pedir |
| 31 | Eje con rotor | RTP087N4201 | Pedir |
| 32 | Rodamiento | 113004RC3E | Pedir |
| 32 | Rodamiento | 113004RC3E | Pedir |
| 33 | Muelle de compensación | 114002 | Pedir |
| 34 | Tornillo | 116050407 | Pedir |
| 35 | Tapa bornes | 14COK188IPA | Pedir |
| 36 | Junta | 117051418 | Pedir |
| 37 | Placa bornes | ASSMORS22 | Pedir |
| 38 | Tornillo | 116050202 | Pedir |
| 39 | Protector de los cables | 118136M80 | Pedir |
| 40 | Pasacable M20 | ASSMORS08P02 | Pedir |
| 41 | Tapón de drenaje | 11901218 | Pedir |
| 42 | Pie de apoyo | 119059A | Pedir |
| 43 | Caja motor con estator bobinado (220/380V - 60Hz) | CA0822RNF0PC | Pedir |
MAGNIFICA 5 · 220/380V NPT · versión B fabricada desde 01/2023
| Pos. | Pieza | Código Pedrollo | Pedir |
|---|---|---|---|
| 1 | Tuerca | 1169054 | Pedir |
| 1 | Tuerca | 1169054 | Pedir |
| 2 | Tornillo | 11600681 | Pedir |
| 3 | Arandela | 11478283 | Pedir |
| 4 | Base de apoyo | 161CFH2O1604 | Pedir |
| 5 | Inserto antivibrante | 1190504 | Pedir |
| 6 | Tornillo | 11600506 | Pedir |
| 7 | Cuerpo bomba | ASMGN04 | Pedir |
| 8 | Tapón con junta tórica | 11900001A | Pedir |
| 8 | Tapón con junta tórica | 11900001A | Pedir |
| 9 | Kit acoplamiento liso 2" NPT | 5023605R01 | Pedir |
| 9 | Kit acoplamiento liso 2" NPT | 5023605R01 | Pedir |
| 10 | Kit de acoplamiento liso 2" norma BS | 5023603R01 | Pedir |
| 10 | Kit de acoplamiento liso 2" norma BS | 5023603R01 | Pedir |
| 11 | Elemento loco NPT | 5023605 | Pedir |
| 11 | Elemento loco NPT | 5023605 | Pedir |
| 12 | Elemento loco liso norma BS | 5023603 | Pedir |
| 12 | Elemento loco liso norma BS | 5023603 | Pedir |
| 13 | Virola 2"3/4 GAS | 5023601 | Pedir |
| 13 | Virola 2"3/4 GAS | 5023601 | Pedir |
| 14 | Anillo O.R. | 115142015622 | Pedir |
| 14 | Anillo O.R. | 115142015622 | Pedir |
| 15 | Tuerca cuadrada | 1169097 | Pedir |
| 16 | Pomo de sujeción | 11795301 | Pedir |
| 17 | Tapa del cuerpo bomba | 140000402A | Pedir |
| 18 | Anillo O.R. | 115142015629 | Pedir |
| 19 | Filtro | 159FT0001 | Pedir |
| 20 | Junta tórica | 11514201564 | Pedir |
| 21 | Difusor | 12100302 | Pedir |
| 22 | Rodete 60Hz | 161GR00056 | Pedir |
| 23 | Sello mecánico Ø 20 mm | 11516102001 | Pedir |
| 24 | Anillo O.R. | 115142015628 | Pedir |
| 25 | Soporte | 161CIN002 | Pedir |
| 26 | Anillo de cierre | 11514501250 | Pedir |
| 27 | Tapa del ventilador | 14CL0818 | Pedir |
| 28 | Ventilador | 14VN08181 | Pedir |
| 29 | Tornillo | 116050408 | Pedir |
| 30 | Soporte de rodamientos | SC08LN502E | Pedir |
| 31 | Eje con rotor | RTP087N4201 | Pedir |
| 32 | Rodamiento | 113004RC3E | Pedir |
| 32 | Rodamiento | 113004RC3E | Pedir |
| 33 | Muelle de compensación | 114002 | Pedir |
| 34 | Tornillo | 116050407 | Pedir |
| 35 | Tapa bornes | 14COK188IPA | Pedir |
| 36 | Junta | 117051418 | Pedir |
| 37 | Placa bornes | ASSMORS22 | Pedir |
| 38 | Tornillo con arandela | 1160302341A | Pedir |
| 39 | Protector de los cables | 118136M80 | Pedir |
| 40 | Pasacable M20 | ASSMORS08P02 | Pedir |
| 41 | Tapón de drenaje | 11901218 | Pedir |
| 42 | Pie de apoyo | 119059A | Pedir |
| 43 | Carcasa del motor con estátor bobinado (220/380 V - 60 Hz) | CA0822RNF0PCX | Pedir |
Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.
Preguntas frecuentes
¿Cómo sé qué versión es mi MAGNIFICA 5?
Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.
¿Por qué importa la versión?
Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.
¿Son repuestos originales?
Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
