Repuestos Pedrollo NGAm 1A

Repuestos originales para la electrobomba Pedrollo NGAm 1A. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu NGAm 1A.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

A B D Edesde 05/2012 Fdesde 01/2013 Gdesde 07/2018 Hdesde 05/2019 Idesde 06/2020 Jdesde 09/2022

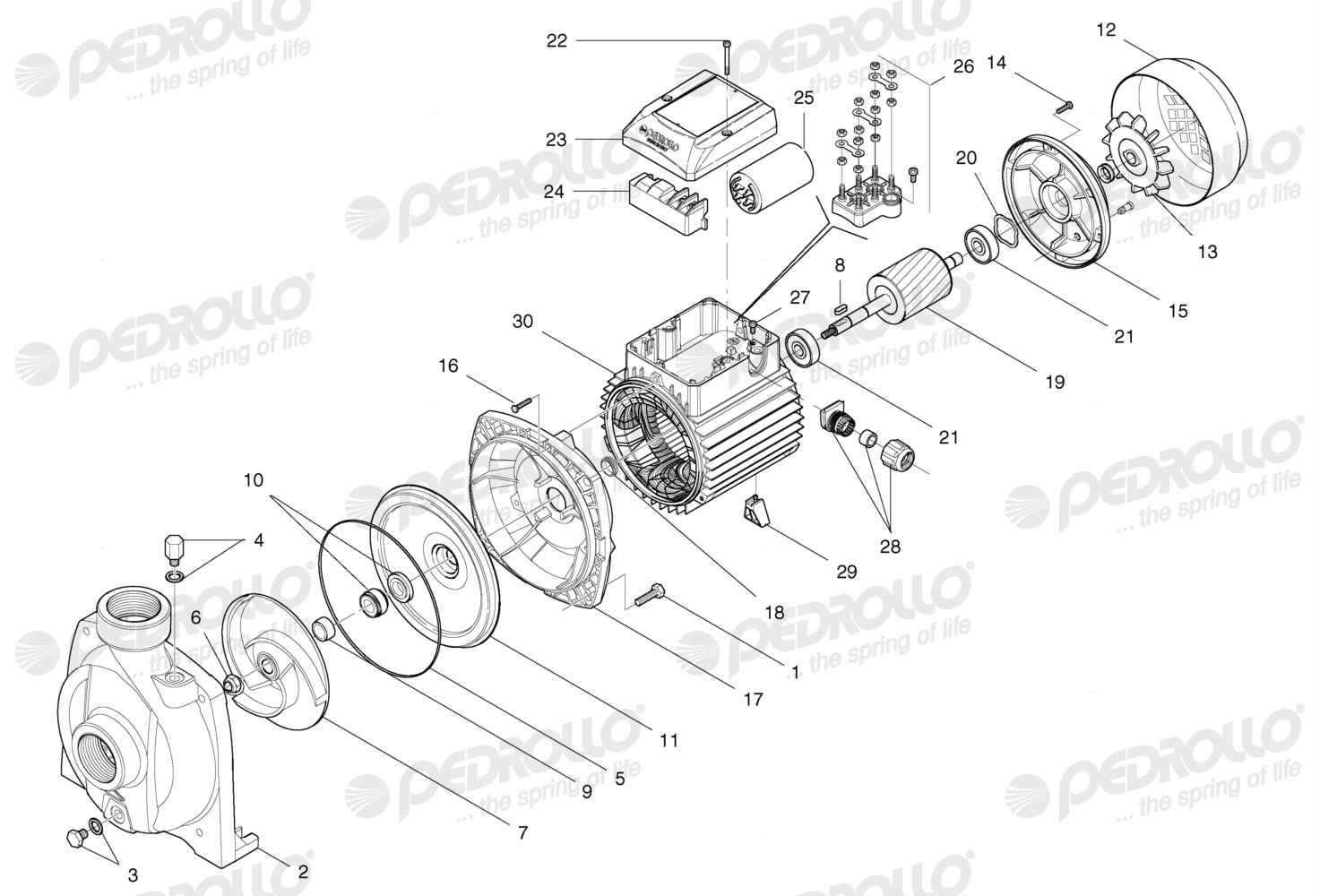

NGAm 1A · 220V · versión A

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116005	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000C1	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Distanciador	114709T	Pedir
10	Sello mecánico Ø 14 mm	11516121401	Pedir
11	Tapa del cuerpo bomba	854INJCR2	Pedir
12	Tapa del ventilador	14CL07	Pedir
13	Ventilador	14VN07	Pedir
14	Tornillo	116001T	Pedir
15	Tapa motor	SC0700	Pedir
16	Tornillo	116020T	Pedir
17	Soporte motor	SC076LN	Pedir
18	Deflector	115105	Pedir
19	Eje con rotor	RFP071C14	Pedir
20	Muelle de compensación	114001	Pedir
21	Rodamiento	113002	Pedir
21	Rodamiento	113002	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK06IPQ	Pedir
24	Placa bornes	114431	Pedir
25	Condensador 20 µF	111020F	Pedir
27	Tornillo	116031TR	Pedir
28	Pasacable	ASSPC9P	Pedir
29	Pie de apoyo	119065	Pedir
30	Caja motor con estator bobinado (220V - 60Hz)	CA071CF0P1	Pedir

NGAm 1A · 220V · versión B

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003C	Pedir
4	Tapón con arandela	119000C1	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Distanciador	114709T	Pedir
10	Sello mecánico Ø 14 mm	11516121401	Pedir
11	Tapa del cuerpo bomba	854INJCR2	Pedir
12	Tapa del ventilador	14CL075	Pedir
13	Ventilador	14VN075	Pedir
14	Tornillo	116001T	Pedir
15	Tapa motor	SC0703	Pedir
16	Tornillo	116020T	Pedir
17	Soporte motor	SC076LN	Pedir
18	Deflector	115105	Pedir
19	Eje con rotor	RFP071C14	Pedir
20	Muelle de compensación	114001	Pedir
21	Rodamiento	113002	Pedir
21	Rodamiento	113002	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK07IPA	Pedir
24	Placa bornes	114431	Pedir
25	Condensador 20 µF	111020F	Pedir
26	Tornillo	116031T	Pedir
27	Pasacable	ASSPC9P	Pedir
28	Pie de apoyo	119065	Pedir
29	Caja motor con estator bobinado (220V - 60Hz)	CA077CF0P1	Pedir

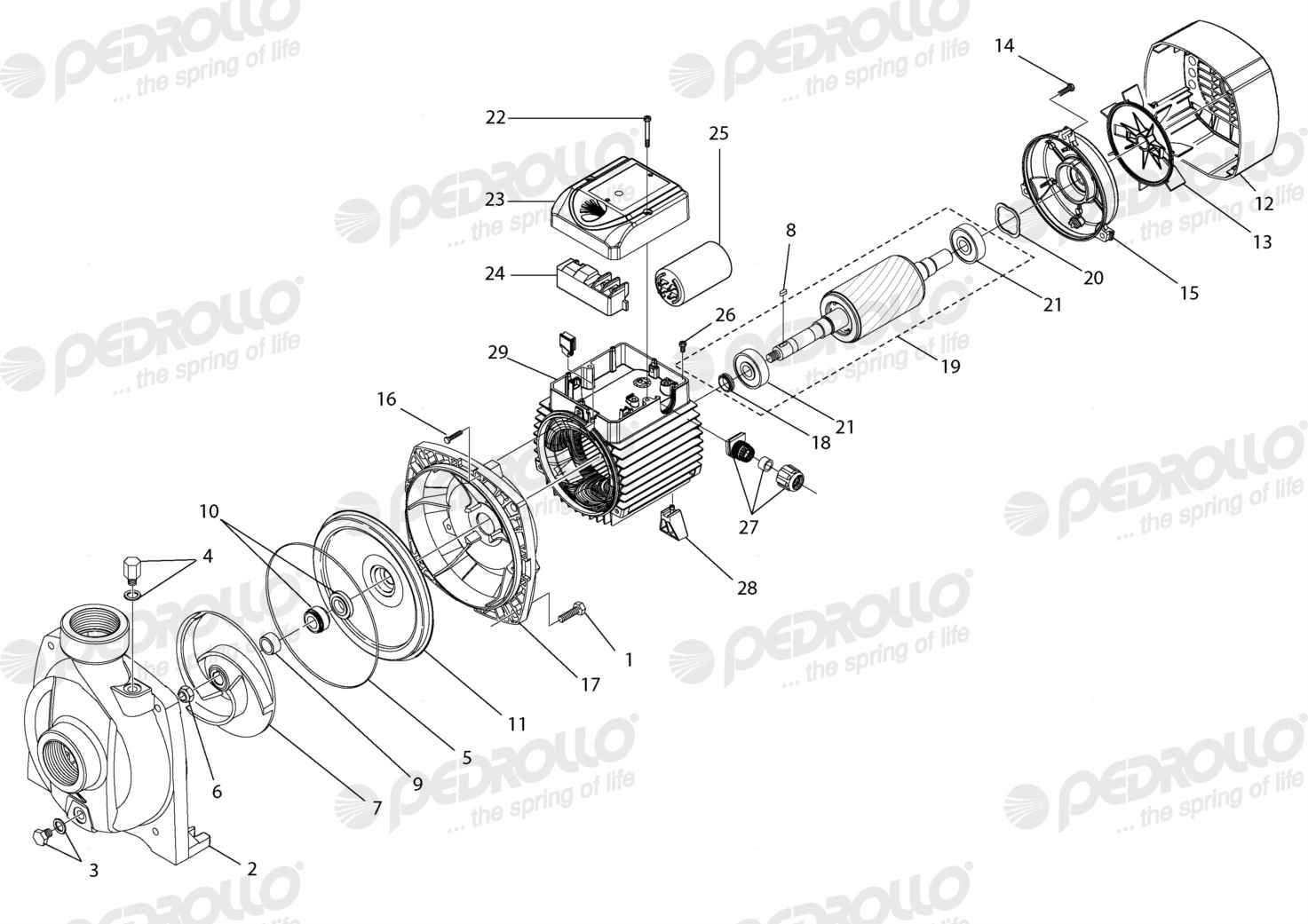

NGAm 1A · 220V · versión D

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N2C	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Distanciador	114709T	Pedir
10	Sello mecánico Ø 14 mm	11516121401	Pedir
11	Tapa del cuerpo bomba	854INJCR2	Pedir
12	Tapa del ventilador	14CL075	Pedir
13	Ventilador	14VN075	Pedir
14	Tornillo	116001T	Pedir
15	Tapa motor	SC0703	Pedir
16	Tornillo	116020T	Pedir
17	Soporte motor	SC0764LN	Pedir
18	Deflector	115105	Pedir
19	Eje con rotor	RFP071C14	Pedir
20	Muelle de compensación	114001	Pedir
21	Rodamiento	113002	Pedir
21	Rodamiento	113002	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK07IPA	Pedir
24	Placa bornes	114431	Pedir
25	Condensador 20 µF	111020F	Pedir
26	Tornillo	116031TR	Pedir
27	Pasacable	ASSPC9P	Pedir
28	Pie de apoyo	119065	Pedir
29	Caja motor con estator bobinado (220V - 60Hz)	CA077CF0P1	Pedir

NGAm 1A · 220V · versión E fabricada desde 05/2012

Despiece Pedrollo NGAm 1A · 220V · versión E — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N2C	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Distanciador	114709T	Pedir
10	Sello mecánico Ø 14 mm	11516121401	Pedir
11	Tapa del cuerpo bomba	854INJCR2	Pedir
12	Tapa del ventilador	14CL075	Pedir
13	Ventilador	14VN075	Pedir
14	Tornillo	116001T	Pedir
15	Tapa motor	SC0703	Pedir
16	Tornillo	116020T	Pedir
17	Soporte motor	SC0761LN	Pedir
18	Deflector	115105	Pedir
19	Eje con rotor	RFP071C14	Pedir
20	Muelle de compensación	114001	Pedir
21	Rodamiento	113002	Pedir
21	Rodamiento	113002	Pedir
22	Tornillo	116039T	Pedir
23	Tapa bornes	14COK07IPA	Pedir
24	Placa bornes	114431	Pedir
25	Condensador 20 µF	111020F	Pedir
26	Tornillo	116031TR	Pedir
27	Pasacable	ASSPC9P	Pedir
28	Pie de apoyo	119065V11	Pedir
29	Caja motor con estator bobinado (220V - 60Hz)	CA077PCF0P1	Pedir

NGAm 1A · 220V · versión F fabricada desde 01/2013

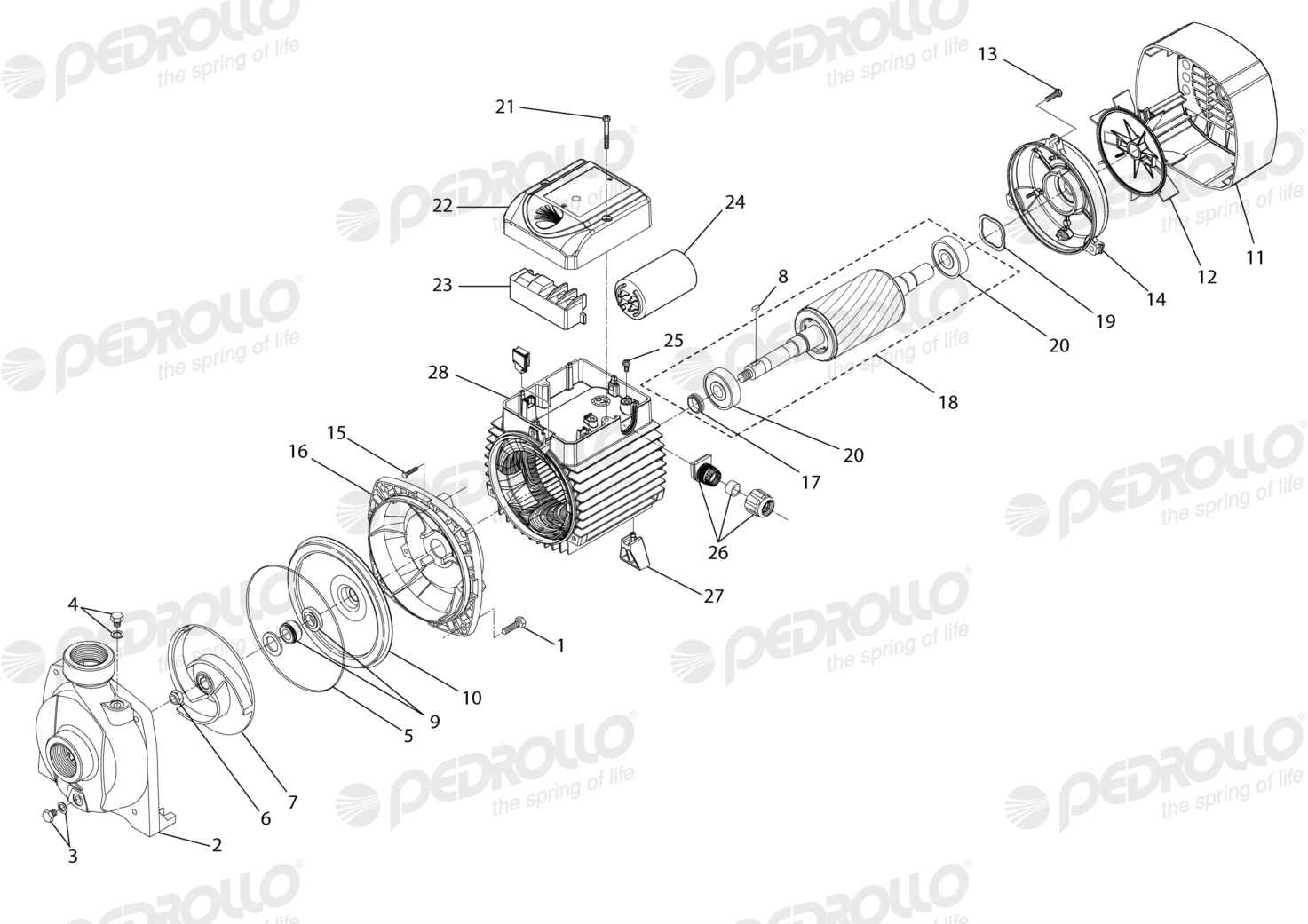

Despiece Pedrollo NGAm 1A · 220V · versión F — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Sello mecánico Ø 14 mm	11516121401	Pedir
10	Tapa del cuerpo bomba	854INJCR2	Pedir
11	Tapa del ventilador	14CL075	Pedir
12	Ventilador	14VN076	Pedir
13	Tornillo	116001T	Pedir
14	Tapa motor	SC0703	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC0764LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C14	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	116039T	Pedir
22	Tapa bornes	14COK07IPA	Pedir
23	Placa bornes	114431	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9P	Pedir
27	Pie de apoyo	119065V11	Pedir
28	Caja motor con estator bobinado (220V - 60Hz)	CA077NCF0P1	Pedir

NGAm 1A · 220V · versión G fabricada desde 07/2018

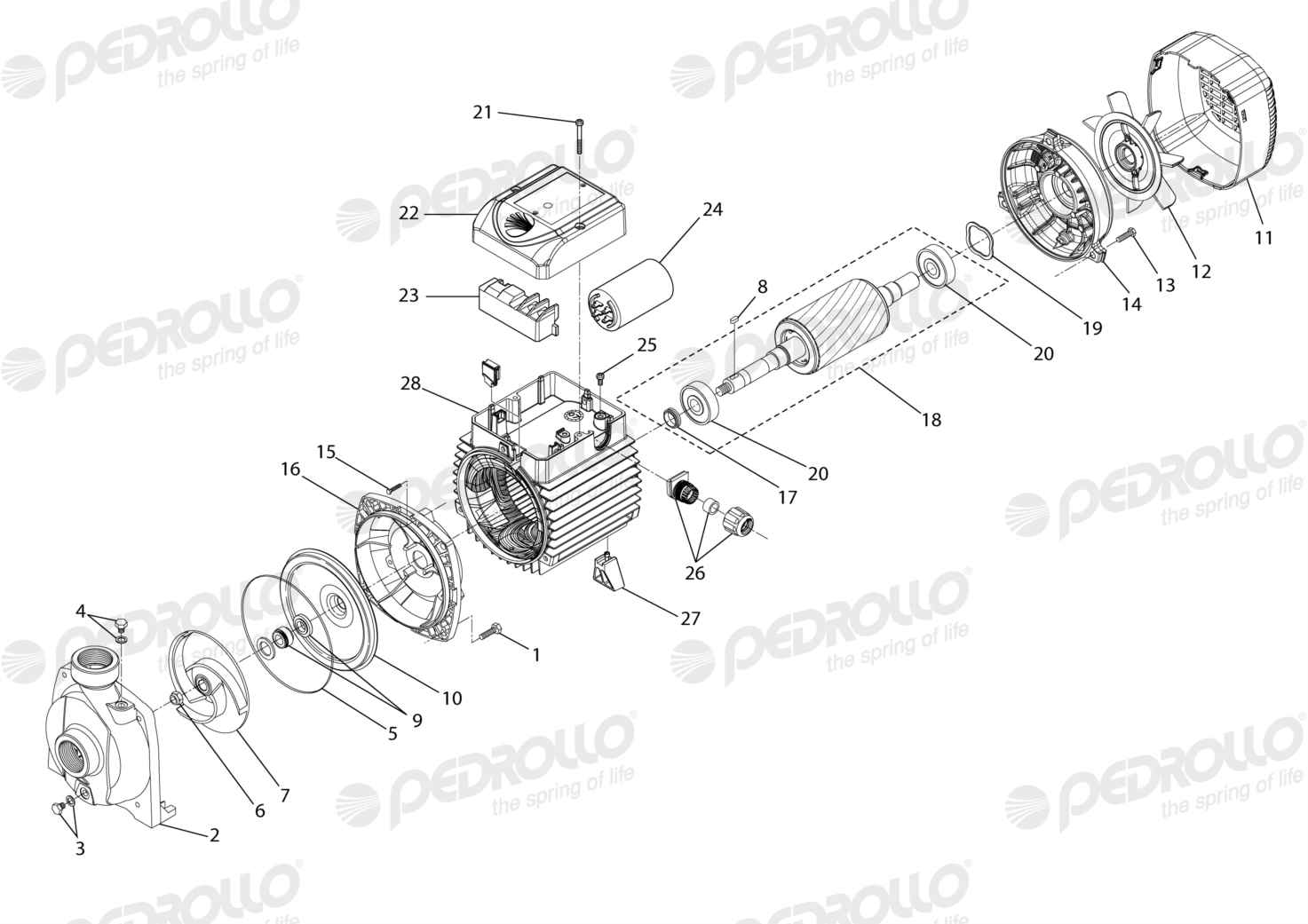

Despiece Pedrollo NGAm 1A · 220V · versión G — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Sello mecánico Ø 14 mm	11516121401	Pedir
10	Tapa del cuerpo bomba	854INJCR2	Pedir
11	Tapa del ventilador	14CL072	Pedir
12	Ventilador	14VN072	Pedir
13	Tornillo	116001T	Pedir
14	Tapa motor	SC0706	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC0764LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C14	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	116039T	Pedir
22	Tapa bornes	14COK07IPA	Pedir
23	Placa bornes	114421	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9P	Pedir
27	Pie de apoyo	119065V11	Pedir
28	Caja motor con estator bobinado (220V - 60Hz)	CA077NCF0P1	Pedir

NGAm 1A · 220V · versión H fabricada desde 05/2019

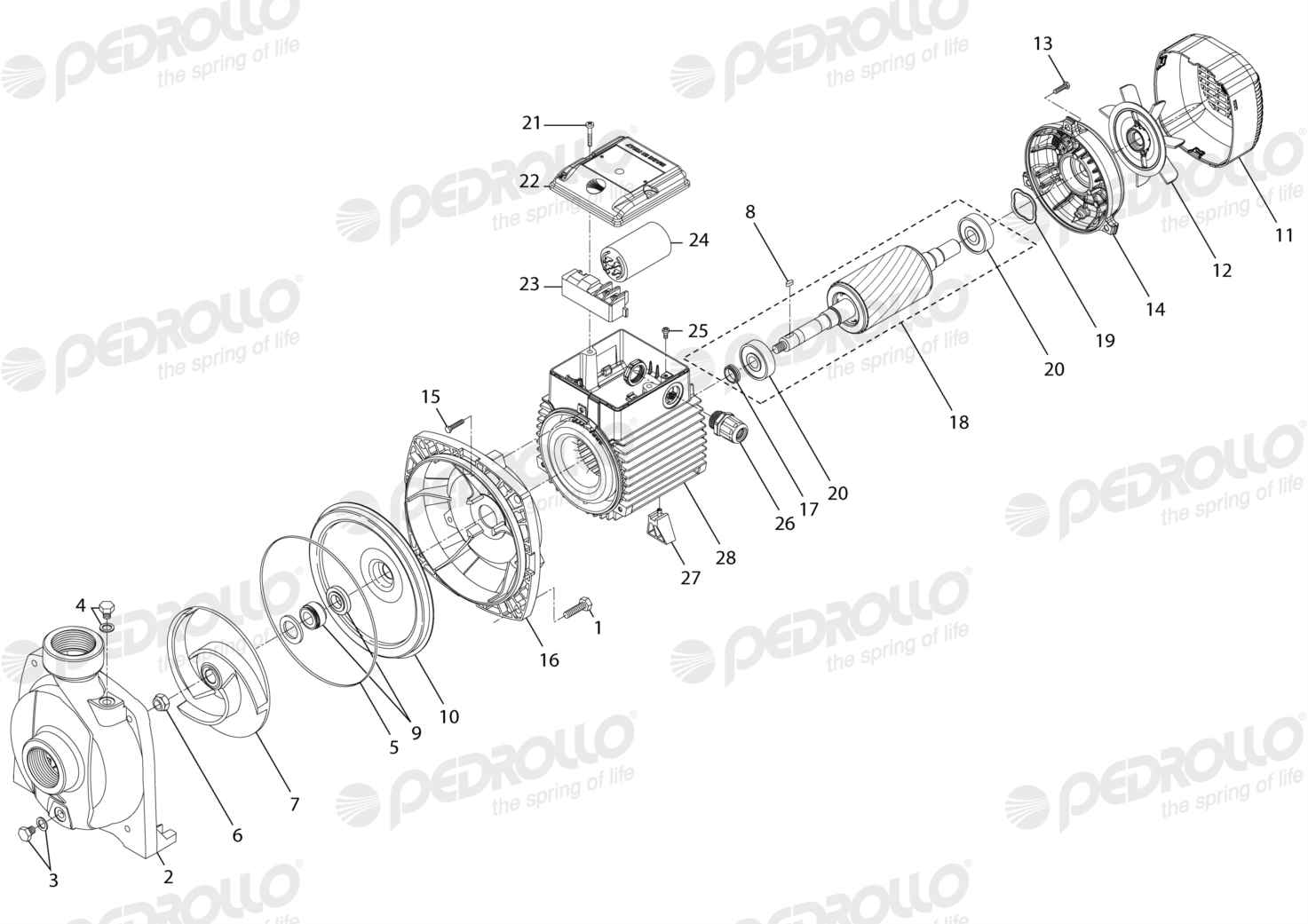

Despiece Pedrollo NGAm 1A · 220V · versión H — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1E	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Sello mecánico Ø 14 mm	11516121401	Pedir
10	Tapa del cuerpo bomba	854INJCR2	Pedir
11	Tapa del ventilador	14CL072	Pedir
12	Ventilador	14VN072	Pedir
13	Tornillo	116001T	Pedir
14	Tapa motor	SC0706	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC0764LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C14	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	1160009T	Pedir
22	Tapa bornes	14COK05IPL	Pedir
23	Placa bornes	114421	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9PM2018	Pedir
27	Pie de apoyo	119065V11	Pedir
28	Caja motor con estator bobinado (220V - 60Hz)	CA079RNCF0P1	Pedir

NGAm 1A · 220V · versión I fabricada desde 06/2020

Despiece Pedrollo NGAm 1A · 220V · versión I — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRGA1P	Pedir
3	Tapón con arandela	119003NC	Pedir
4	Tapón con arandela	119000N4C	Pedir
5	Junta tórica del cuerpo bomba	11514201540	Pedir
6	Tuerca	116910A	Pedir
7	Rodete	862GXGAAF6L	Pedir
8	Chaveta del rodete en acero inoxidable	114800	Pedir
9	Sello mecánico Ø 14 mm	11516121401	Pedir
10	Tapa del cuerpo bomba	854INJCR2	Pedir
11	Tapa del ventilador	14CL072	Pedir
12	Ventilador	14VN072	Pedir
13	Tornillo	116001T	Pedir
14	Tapa motor	SC0706	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC0764LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C14	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	1160034	Pedir
22	Tapa bornes	14COK15IPM	Pedir
23	Placa bornes	114421	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9PM2018	Pedir
27	Pie de apoyo	119065V11	Pedir
28	Caja motor con estator bobinado (220V - 60Hz)	CA0720RNDF20P1	Pedir

NGAm 1A · 220V · versión J fabricada desde 09/2022

Despiece Pedrollo NGAm 1A · 220V · versión J — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	1160038	Pedir
2	Cuerpo bomba	852CRG71PTE	Pedir
3	Tapón con arandela	119002N1C	Pedir
3	Tapón con arandela	119002N1C	Pedir
4	Junta tórica del cuerpo bomba	11514201540	Pedir
5	Tuerca	116910A	Pedir
6	Arandela	1147820	Pedir
7	Distanciador	157XFCDT006	Pedir
8	Chaveta del rodete en acero inoxidable	1148082	Pedir
9	Sello mecánico Ø 14 mm	11516121401	Pedir
10	Tapa del cuerpo bomba	854INJCR2	Pedir
11	Tapa del ventilador	14CL072	Pedir
12	Ventilador	14VN072	Pedir
13	Tornillo	116001T	Pedir
14	Tapa motor	SC0706	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC0764LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C34	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	1160034	Pedir
21	Tornillo	1160034	Pedir
22	Tapa bornes	14COK15IPM	Pedir
23	Placa bornes	114421	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9PM2018	Pedir
27	Pie de apoyo	119065V11	Pedir
28	Caja motor con estator bobinado (220V - 60Hz)	CA0720RNDF20P1	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu NGAm 1A con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi NGAm 1A?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
