Repuestos Pedrollo PKm 90

Repuestos originales para la electrobomba Pedrollo PKm 90. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu PKm 90.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

A B C D Edesde 10/2014 Fdesde 07/2018 Gdesde 05/2019 Hdesde 06/2020 Idesde 06/2023

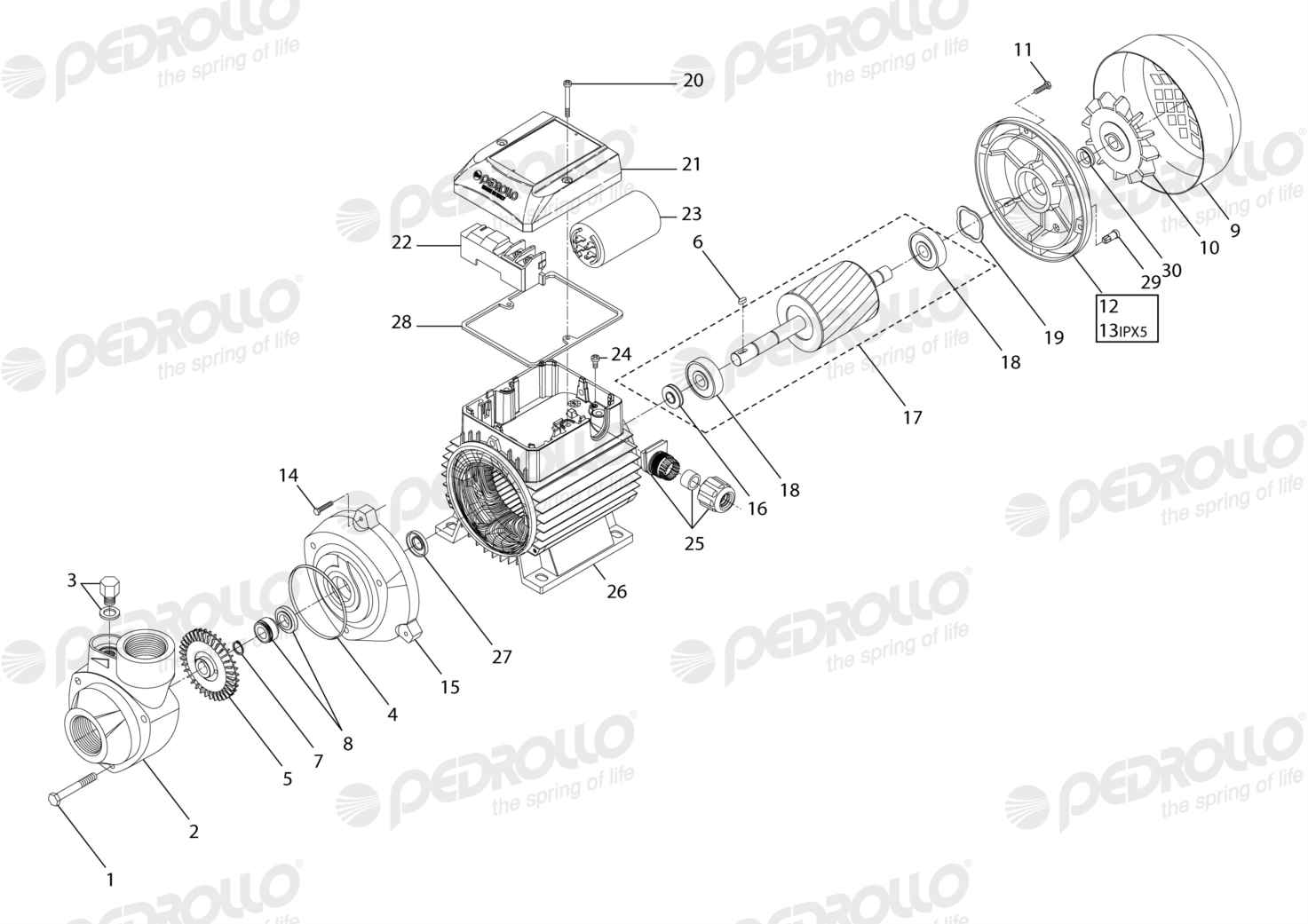

PKm 90 · 220V · versión A

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90TTE	Pedir
3	Tapón con arandela	119000C1	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Sello mecánico Ø 12 mm	11516471200	Pedir
9	Tapa del ventilador	14CL07	Pedir
10	Ventilador	14VN07	Pedir
11	Tornillo	116001T	Pedir
12	Tapa motor	SC0700	Pedir
13	Tapa motor	SC07001	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C12	Pedir
18	Rodamiento	113002	Pedir
18	Rodamiento	113002	Pedir
19	Muelle de compensación	114001	Pedir
20	Tornillo	116039T	Pedir
21	Tapa bornes	14COK06IPQ	Pedir
22	Placa bornes	114431	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9P	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA071CP0P1	Pedir
27	Anillo de cierre	11514501223	Pedir
28	Junta	1170501	Pedir
29	Tapón	119012	Pedir
30	Anillo de cierre	1151046	Pedir

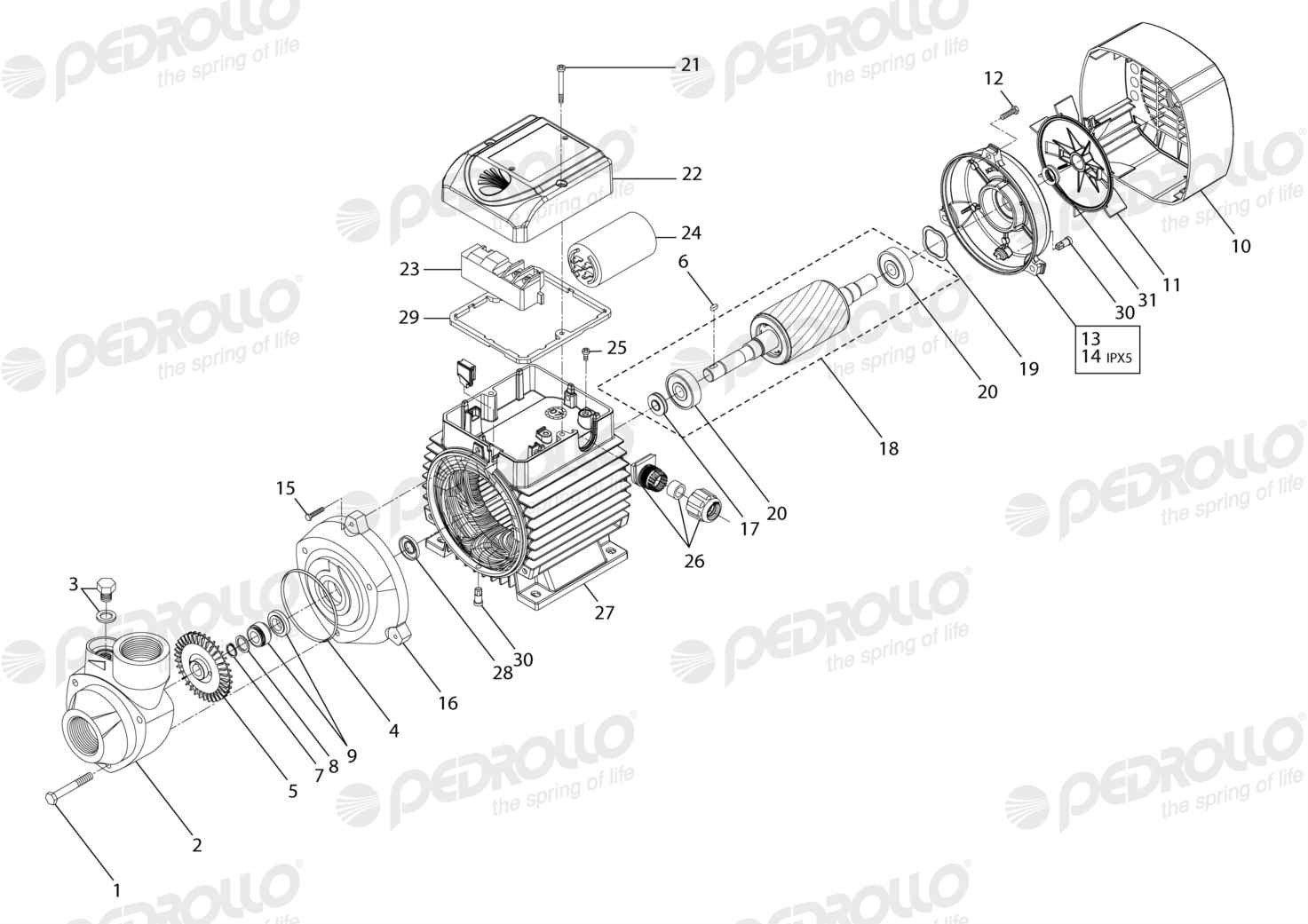

PKm 90 · 220V · versión B

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90TTE	Pedir
3	Tapón con arandela	119000N2C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	1147861	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL075	Pedir
11	Ventilador	14VN075	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0703	Pedir
14	Tapa motor	SC07031	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC074LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C12	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	116039T	Pedir
22	Tapa bornes	14COK07IPA	Pedir
23	Placa bornes	114431	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9P	Pedir
27	Caja motor con estator bobinado (220V - 60Hz)	CA077CP0P1	Pedir
28	Anillo de cierre	11514501223	Pedir
29	Junta	1170502	Pedir
30	Tapón	119012	Pedir
30	Tapón	119012	Pedir
31	Anillo de cierre	1151046	Pedir

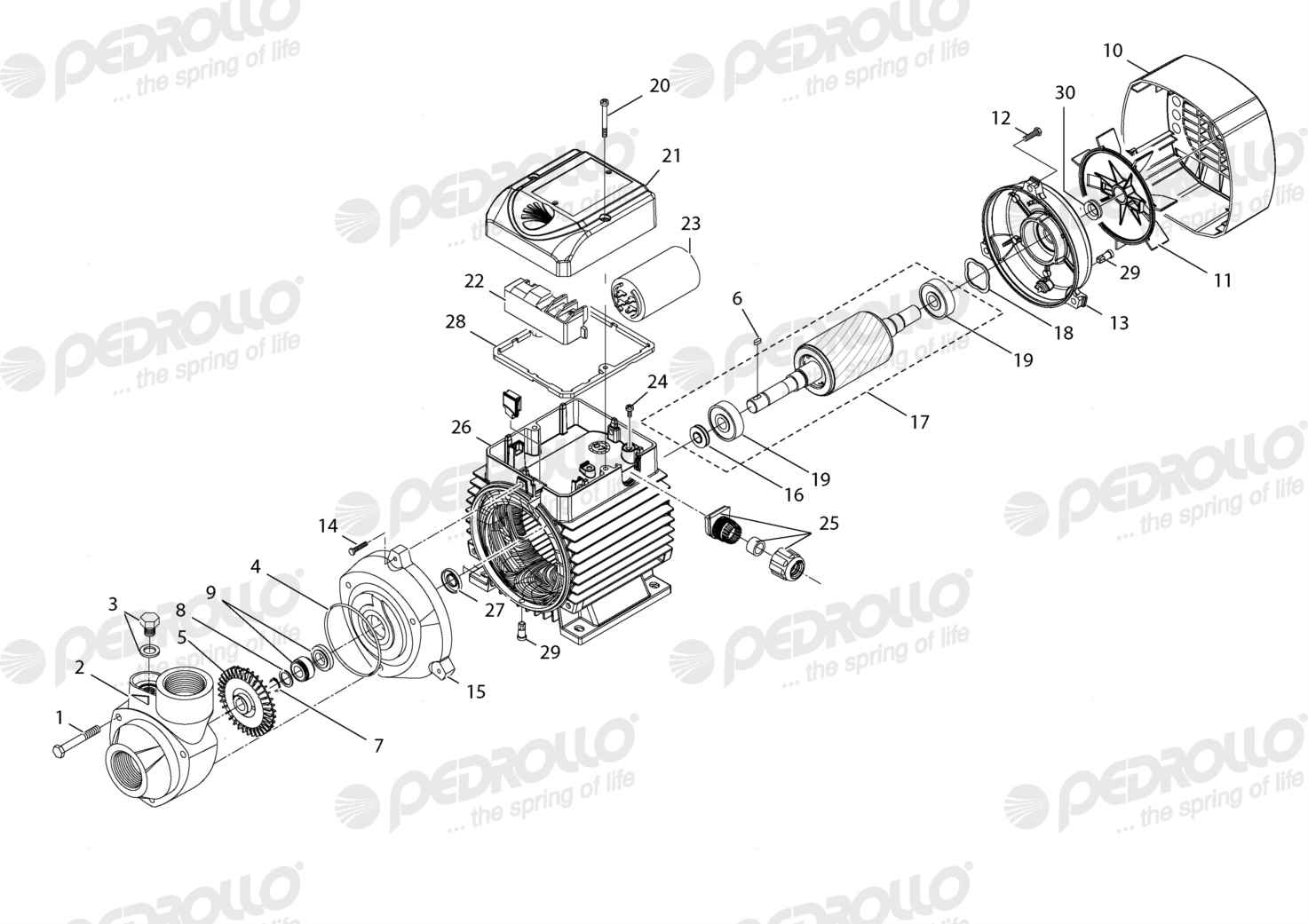

PKm 90 · 220V · versión C

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	1147861	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL075	Pedir
11	Ventilador	14VN076	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC07031	Pedir
13	Tapa motor	SC07031	Pedir
14	Tapa motor	SC0703	Pedir
15	Tornillo	116020T	Pedir
16	Soporte motor	SC074LN	Pedir
17	Deflector	115105	Pedir
18	Eje con rotor	RFP071C12	Pedir
19	Muelle de compensación	114001	Pedir
19	Muelle de compensación	114001	Pedir
20	Rodamiento	113002	Pedir
21	Tornillo	116039T	Pedir
22	Tapa bornes	14COK07IPA	Pedir
23	Placa bornes	114431	Pedir
24	Condensador 20 µF	111020F	Pedir
25	Tornillo	116031TR	Pedir
26	Pasacable	ASSPC9	Pedir
27	Caja motor con estator bobinado (220V - 60Hz)	CA077CP0P1	Pedir
28	Anillo de cierre	11514501223	Pedir
29	Junta	1170502	Pedir
29	Junta	1170502	Pedir
30	Tapón	119012	Pedir

PKm 90 · 220V · versión D

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	114700P	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL075	Pedir
11	Ventilador	14VN076	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0703	Pedir
13	Tapa motor	SC0703	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN211	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C12E	Pedir
18	Muelle de compensación	114001	Pedir
19	Rodamiento	113002	Pedir
19	Rodamiento	113002	Pedir
20	Tornillo	116039T	Pedir
21	Tapa bornes	14COK07IPA	Pedir
22	Placa bornes	114431	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA077CP0P1	Pedir

PKm 90 · 220V · versión E fabricada desde 10/2014

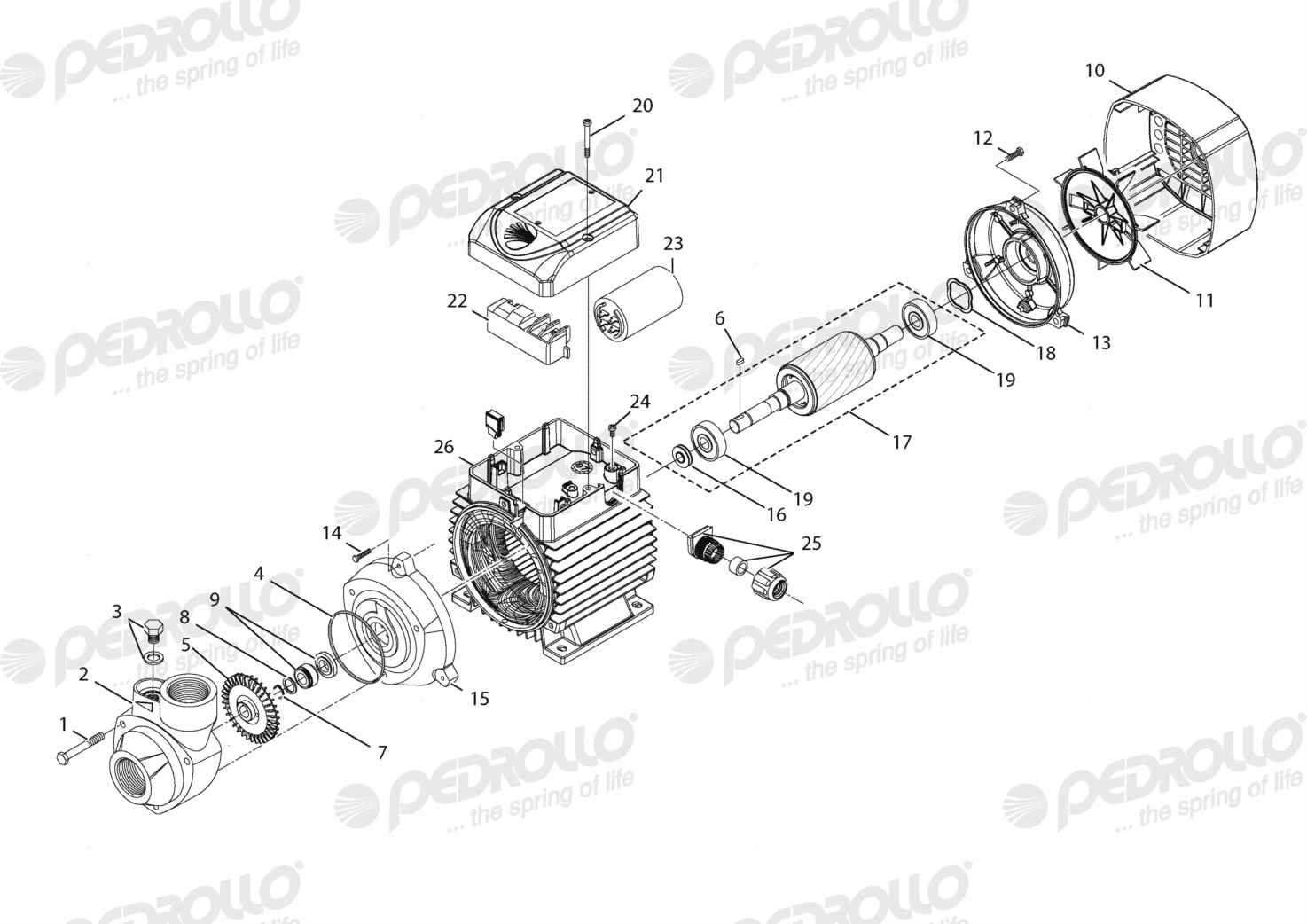

Despiece Pedrollo PKm 90 · 220V · versión E — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	114700P	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL075	Pedir
11	Ventilador	14VN076	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0703	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN211	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C12E	Pedir
18	Muelle de compensación	114001	Pedir
19	Rodamiento	113002	Pedir
19	Rodamiento	113002	Pedir
20	Tornillo	116039T	Pedir
21	Tapa bornes	14COK07IPA	Pedir
22	Placa bornes	114421	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9P	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA077NCP0P1	Pedir

PKm 90 · 220V · versión F fabricada desde 07/2018

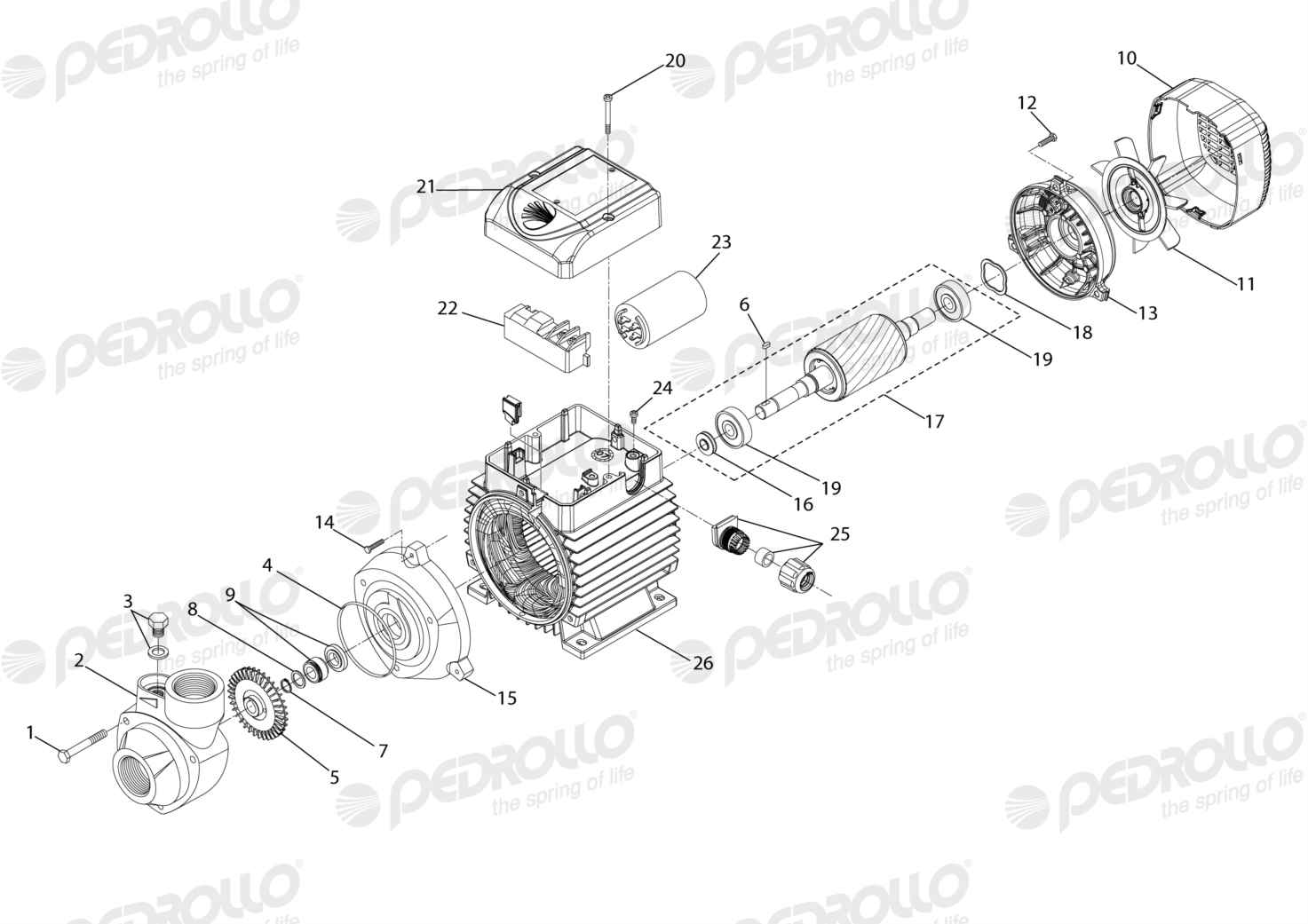

Despiece Pedrollo PKm 90 · 220V · versión F — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	114700P	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL072	Pedir
11	Ventilador	14VN072	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0706	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN211	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C12E	Pedir
18	Muelle de compensación	114001	Pedir
19	Rodamiento	113002	Pedir
19	Rodamiento	113002	Pedir
20	Tornillo	116039T	Pedir
21	Tapa bornes	14COK07IPA	Pedir
22	Placa bornes	114421	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9P	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA077NCP0P1	Pedir

PKm 90 · 220V · versión G fabricada desde 05/2019

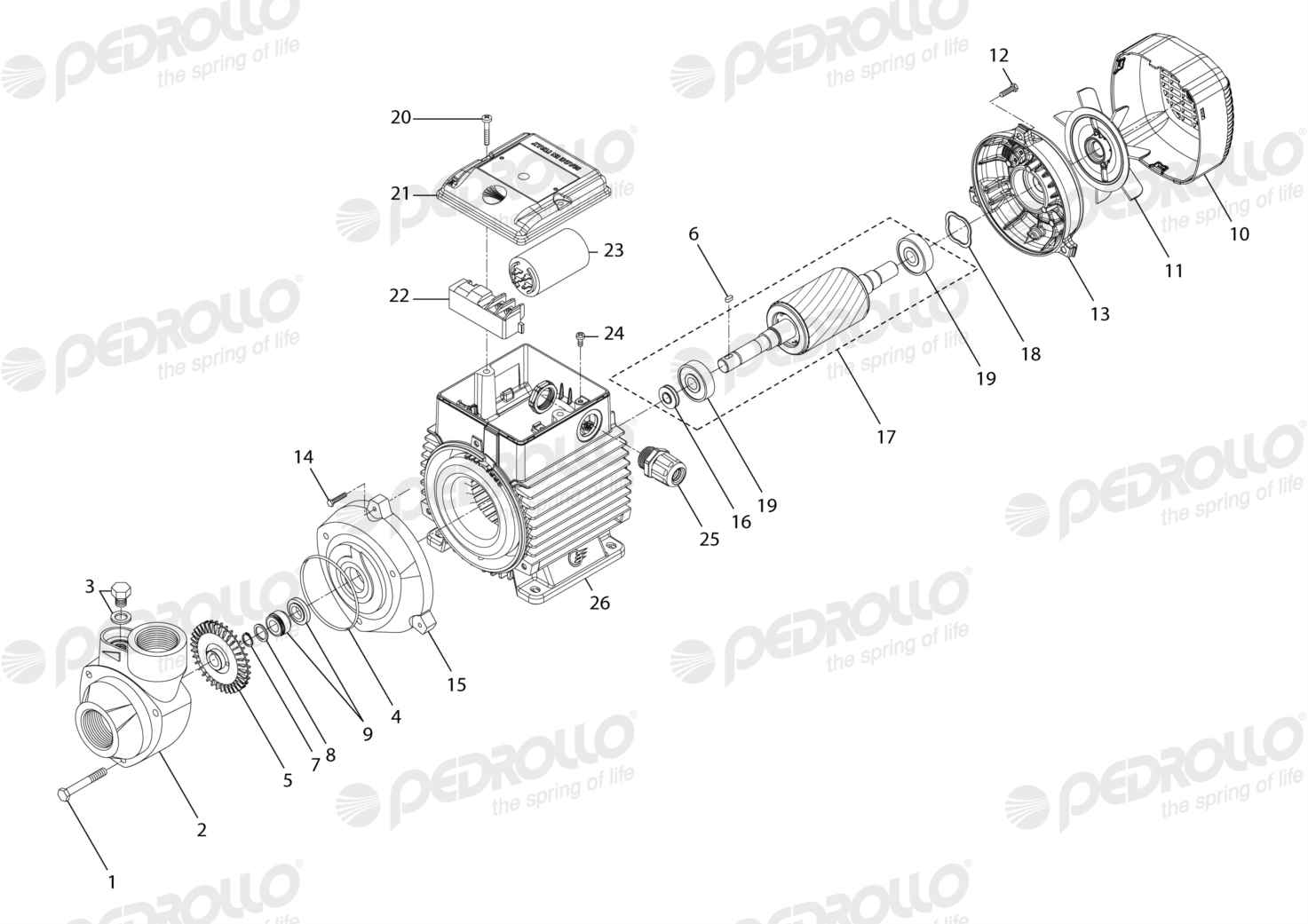

Despiece Pedrollo PKm 90 · 220V · versión G — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	114700P	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL072	Pedir
11	Ventilador	14VN072	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0706	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN211	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C12E	Pedir
18	Muelle de compensación	114001	Pedir
19	Rodamiento	113002	Pedir
19	Rodamiento	113002	Pedir
20	Tornillo	1160009T	Pedir
21	Tapa bornes	14COK05IPL	Pedir
22	Placa bornes	114421	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9PM2018	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA079RNCP0P1	Pedir

PKm 90 · 220V · versión H fabricada desde 06/2020

Despiece Pedrollo PKm 90 · 220V · versión H — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	114800	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	114700P	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL072	Pedir
11	Ventilador	14VN072	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0706	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN211	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C12E	Pedir
18	Muelle de compensación	114001	Pedir
19	Rodamiento	113002	Pedir
19	Rodamiento	113002	Pedir
20	Tornillo	1160034	Pedir
21	Tapa bornes	14COK15IPM	Pedir
22	Placa bornes	114421	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9PM2018	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA0720RNDP20P1	Pedir

PKm 90 · 220V · versión I fabricada desde 06/2023

Despiece Pedrollo PKm 90 · 220V · versión I — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo del cuerpo bomba	116045	Pedir
2	Cuerpo bomba	850CRPK90	Pedir
3	Tapón con arandela	119000N4C	Pedir
4	Junta tórica del cuerpo bomba	11514201577	Pedir
5	Rodete	860GRLK83	Pedir
6	Chaveta del rodete en acero inoxidable	1148082	Pedir
7	Anillo de seguridad Ø 12 mm	114600	Pedir
8	Arandela	114700P	Pedir
9	Sello mecánico Ø 12 mm	11516471200	Pedir
10	Tapa del ventilador	14CL072	Pedir
11	Ventilador	14VN072	Pedir
12	Tornillo	116001T	Pedir
13	Tapa motor	SC0706	Pedir
14	Tornillo	116020T	Pedir
15	Soporte motor	SC074LN211	Pedir
16	Deflector	115105	Pedir
17	Eje con rotor	RFP071C22E	Pedir
18	Muelle de compensación	114001	Pedir
19	Rodamiento	113002	Pedir
19	Rodamiento	113002	Pedir
20	Tornillo	1160034	Pedir
21	Tapa bornes	14COK15IPM	Pedir
22	Placa bornes	114421	Pedir
23	Condensador 20 µF	111020F	Pedir
24	Tornillo	116031TR	Pedir
25	Pasacable	ASSPC9PM2018	Pedir
26	Caja motor con estator bobinado (220V - 60Hz)	CA0720RNDP20P1	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu PKm 90 con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi PKm 90?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
