Repuestos Pedrollo RX 5

Repuestos originales para la electrobomba Pedrollo RX 5. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu RX 5.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

Sin letra Adesde 07/2017 Bdesde 04/2018 Cdesde 10/2022 Ddesde 10/2023 Ddesde 01/2023

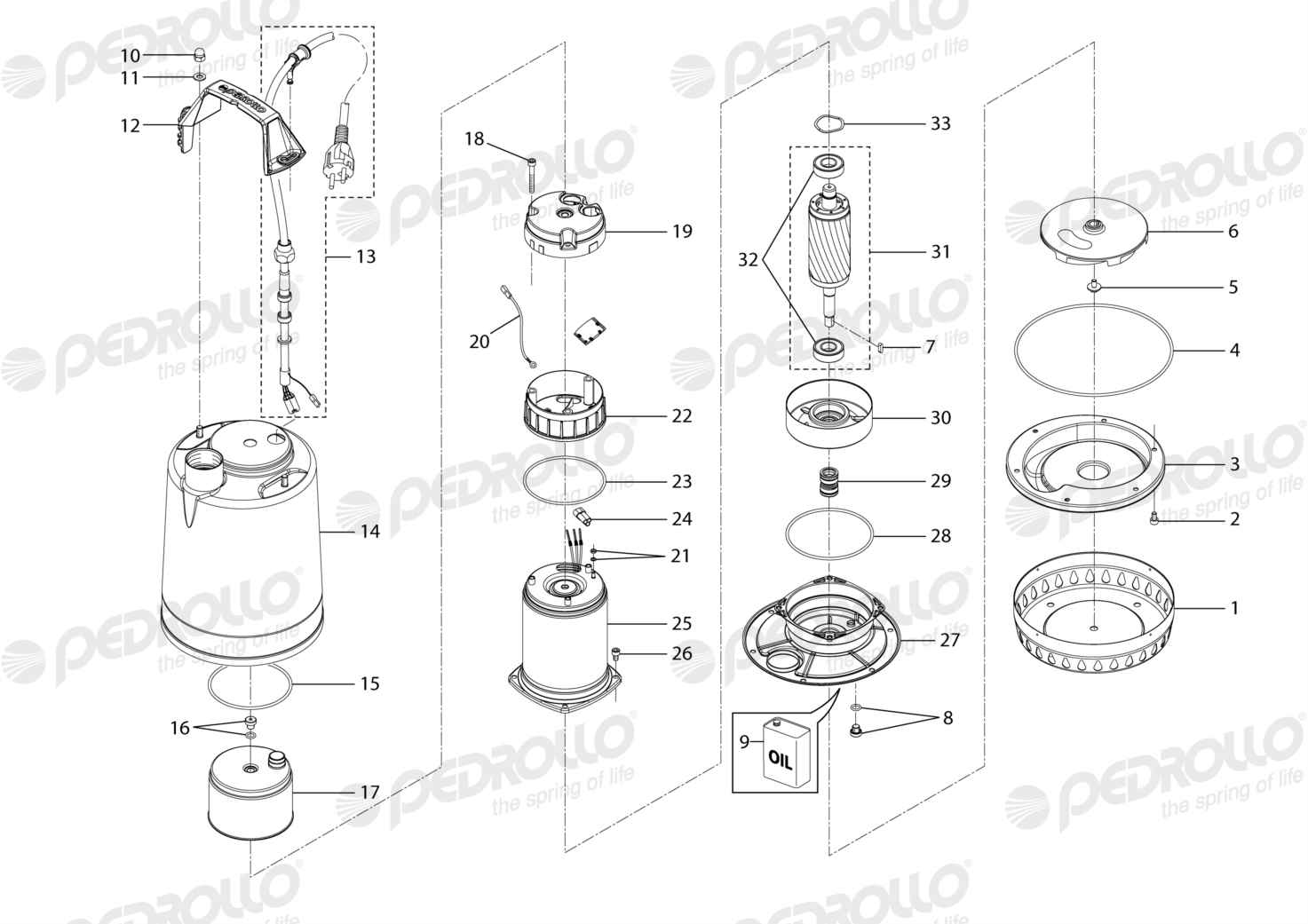

RX 5 · 380V · versión Sin letra

Pos.	Pieza	Código Pedrollo	Pedir
1	Rejilla de aspiración	159H2OGAX1L	Pedir
2	Tornillo	1160280	Pedir
3	Tapa de aspiración	159H2ODFX1	Pedir
4	Junta	11514201604	Pedir
5	Tornillo	1160059	Pedir
6	Rodete	861GRHRX156L	Pedir
7	Chaveta del rodete en acero inoxidable	1148082	Pedir
8	Tapón con junta tórica	119025V7C	Pedir
9	Aceite [ l ]	120256PK1	Pedir
10	Tuerca	11690145	Pedir
11	Arandela	114701	Pedir
12	Asa	859XA025	Pedir
13	Cable de alimentación completa	ASSTX9CR103	Pedir
14	Cuerpo de impulsión	859H2OTP5XML	Pedir
15	Junta tórica	11514201595	Pedir
16	Tapón con junta tórica	119025V7C	Pedir
17	Tapa superior	859H2OCSX1	Pedir
18	Tornillo	1160294	Pedir
19	Soporte condensador	161CRX501	Pedir
20	Cable	117AD12ETGV	Pedir
21	Tuerca con arandella	116900A	Pedir
22	Soporte condensador	117548623	Pedir
23	Junta tórica	11514201595	Pedir
24	Conectores	114480F	Pedir
25	Caja motor con estator bobinado (380V - 60Hz)	CA07TRX85P	Pedir
26	Tornillo	1160280	Pedir
27	Tapa sello mecánico	859H2OCTX5	Pedir
28	Junta tórica	11514201581	Pedir
29	Sello mecánico Ø 14 mm	11516152000	Pedir
30	Tapa motor	159H2OPCX1	Pedir
31	Eje con rotor	RFC07S003	Pedir
32	Rodamiento	113002C3E	Pedir
33	Muelle de compensación	114001	Pedir

RX 5 · 380V · versión A fabricada desde 07/2017

Despiece Pedrollo RX 5 · 380V · versión A — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	11690145	Pedir
2	Arandela	114701	Pedir
3	Asa	859XA065	Pedir
4	Tapa	159X5C010PB	Pedir
5	Tuerca	1169012	Pedir
6	Cable de alimentación completa	ASSTX98T10	Pedir
7	Junta tórica	11514201449	Pedir
8	Rejilla de aspiración	159H2OGAX1L	Pedir
9	Tornillo	11602805	Pedir
10	Tapa de aspiración	159H2ODFX1	Pedir
11	Cuerpo de impulsión	859H2OTP5XMV16L	Pedir
12	Junta tórica	11514201531	Pedir
13	Tapón con junta tórica	119025V7C	Pedir
14	Tapa superior	859H2OCSX1V16	Pedir
15	Tornillo	1160294	Pedir
16	Soporte condensador	161CRX501	Pedir
17	Conectores	114480F	Pedir
18	Tuerca con arandella	116900A	Pedir
19	Soporte condensador	117548623	Pedir
20	Cable	117AD12ETGV	Pedir
21	Junta tórica	11514201595	Pedir
22	Tornillo	11602805	Pedir
23	Caja motor con estator bobinado (380V - 60Hz)	CA07TRX85P	Pedir
24	Junta	11514201604	Pedir
25	Tornillo	1160059	Pedir
26	Rodete	861GRHRX156L	Pedir
27	Chaveta del rodete en acero inoxidable	1148082	Pedir
28	Tapón con junta tórica	119025V7C	Pedir
29	Aceite [ l ]	120256PK1	Pedir
30	Tapa sello mecánico	859H2OCTX5	Pedir
31	Junta tórica	11514201581	Pedir
32	Sello mecánico Ø 14 mm	11516152000	Pedir
33	Tapa motor	159H2OPCX1	Pedir
34	Eje con rotor	RFC07S003	Pedir
35	Rodamiento	113002C3E	Pedir
36	Muelle de compensación	114001	Pedir

RX 5 · 380V · versión B fabricada desde 04/2018

Despiece Pedrollo RX 5 · 380V · versión B — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	11690145	Pedir
2	Arandela	114701	Pedir
3	Asa	859XA026	Pedir
4	Tapa	159X5C010PB	Pedir
5	Tuerca	1169012	Pedir
6	Cable de alimentación completa	ASSTX78T10	Pedir
7	Junta tórica	11514201449	Pedir
8	Abrazadera de cable para el flotador	11757193L	Pedir
9	Rejilla de aspiración	159H2OGAX1L	Pedir
10	Tornillo	11602805	Pedir
11	Tapa de aspiración	159H2ODFX1	Pedir
12	Cuerpo de impulsión	859H2OTP5XMV16L	Pedir
13	Junta tórica	11514201531	Pedir
14	Tapón con junta tórica	119025V7C	Pedir
15	Tapa superior	859H2OCSX1V16	Pedir
16	Tornillo	1160294	Pedir
17	Soporte condensador	161CRX501	Pedir
18	Conectores	114480F	Pedir
19	Tuerca con arandella	116900A	Pedir
20	Soporte condensador	117548623	Pedir
21	Cable	117AD12ETGV	Pedir
22	Junta tórica	11514201595	Pedir
23	Tornillo	11602805	Pedir
24	Caja motor con estator bobinado (380V - 60Hz)	CA07TRX85P	Pedir
25	Junta	11514201604	Pedir
26	Tornillo	1160059	Pedir
27	Rodete	861GRHRX156L	Pedir
28	Chaveta del rodete en acero inoxidable	1148082	Pedir
29	Tapón con junta tórica	119025V7C	Pedir
30	Aceite [ l ]	120256PK1	Pedir
31	Tapa sello mecánico	859H2OCTX5	Pedir
32	Junta tórica	11514201581	Pedir
33	Sello mecánico Ø 14 mm	11516152000	Pedir
34	Tapa motor	159H2OPCX1	Pedir
35	Eje con rotor	RFC07S003	Pedir
36	Rodamiento	113002C3E	Pedir
37	Muelle de compensación	114001	Pedir

RX 5 · 380V · versión C fabricada desde 10/2022

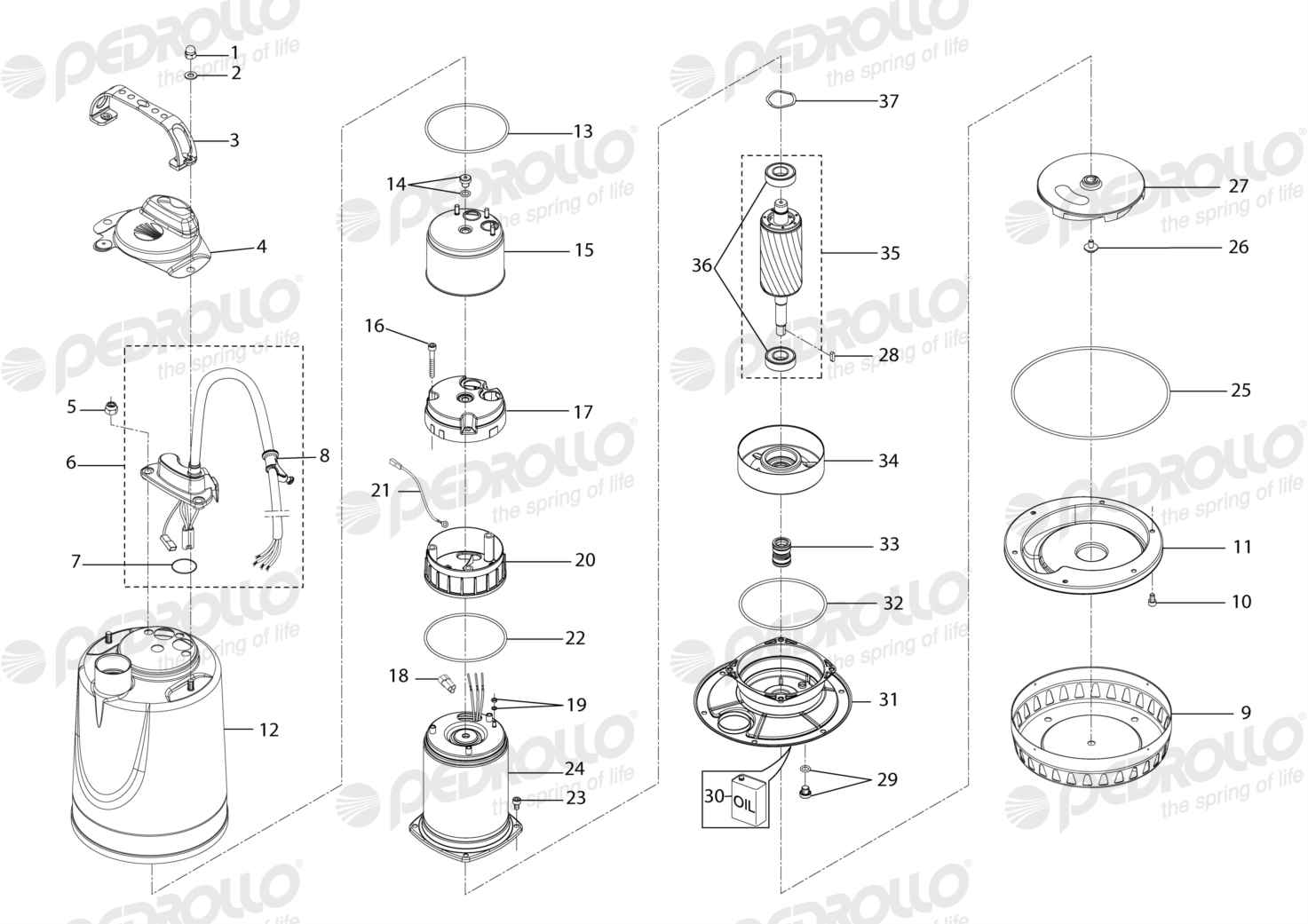

Despiece Pedrollo RX 5 · 380V · versión C — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	11690145	Pedir
2	Arandela	114701	Pedir
3	Asa	859XA026	Pedir
4	Tapa	159X5C022PB	Pedir
5	válvula de descarga	ASSGV119980	Pedir
6	Tuerca	1169012	Pedir
7	Cable de alimentación completa	ASSTX78T10	Pedir
8	Junta tórica	11514201449	Pedir
9	Abrazadera de cable para el flotador	11757193L	Pedir
10	Rejilla de aspiración	159H2OGAX1L	Pedir
11	Tornillo	11602805	Pedir
12	Tapa de aspiración	159H2ODFX1	Pedir
13	Pieza sin descripción	859H2OTP5XMV22L	Pedir
14	Junta tórica	11514201531	Pedir
15	Tapón con junta tórica	119025V7C	Pedir
16	Tapa superior	859H2OCSX1V16	Pedir
17	Tornillo	1160294	Pedir
18	Soporte condensador	161CRX501	Pedir
19	Conectores	114480F	Pedir
20	Tuerca con arandella	116900A	Pedir
21	Soporte condensador	1175486	Pedir
22	Cable	117AD12ETGV	Pedir
23	Junta tórica	11514201595	Pedir
24	Tornillo	11602805	Pedir
25	Caja motor con estator bobinado (380V - 60Hz)	CA07TRX85P	Pedir
26	Junta	11514201604	Pedir
27	Tornillo	1160059	Pedir
28	Rodete	861GRHRX156L	Pedir
29	Chaveta del rodete en acero inoxidable	1148082	Pedir
30	Tapón con junta tórica	119025V7C	Pedir
31	Aceite [ l ]	120256PK1	Pedir
32	Tapa sello mecánico	859H2OCTX5	Pedir
33	Junta tórica	11514201581	Pedir
34	Sello mecánico Ø 14 mm	11516152000	Pedir
35	Tapa motor	159H2OPCX1	Pedir
36	Eje con rotor	RFC07S003	Pedir
37	Rodamiento	113002C3E	Pedir

RX 5 · 380V · versión D fabricada desde 10/2023

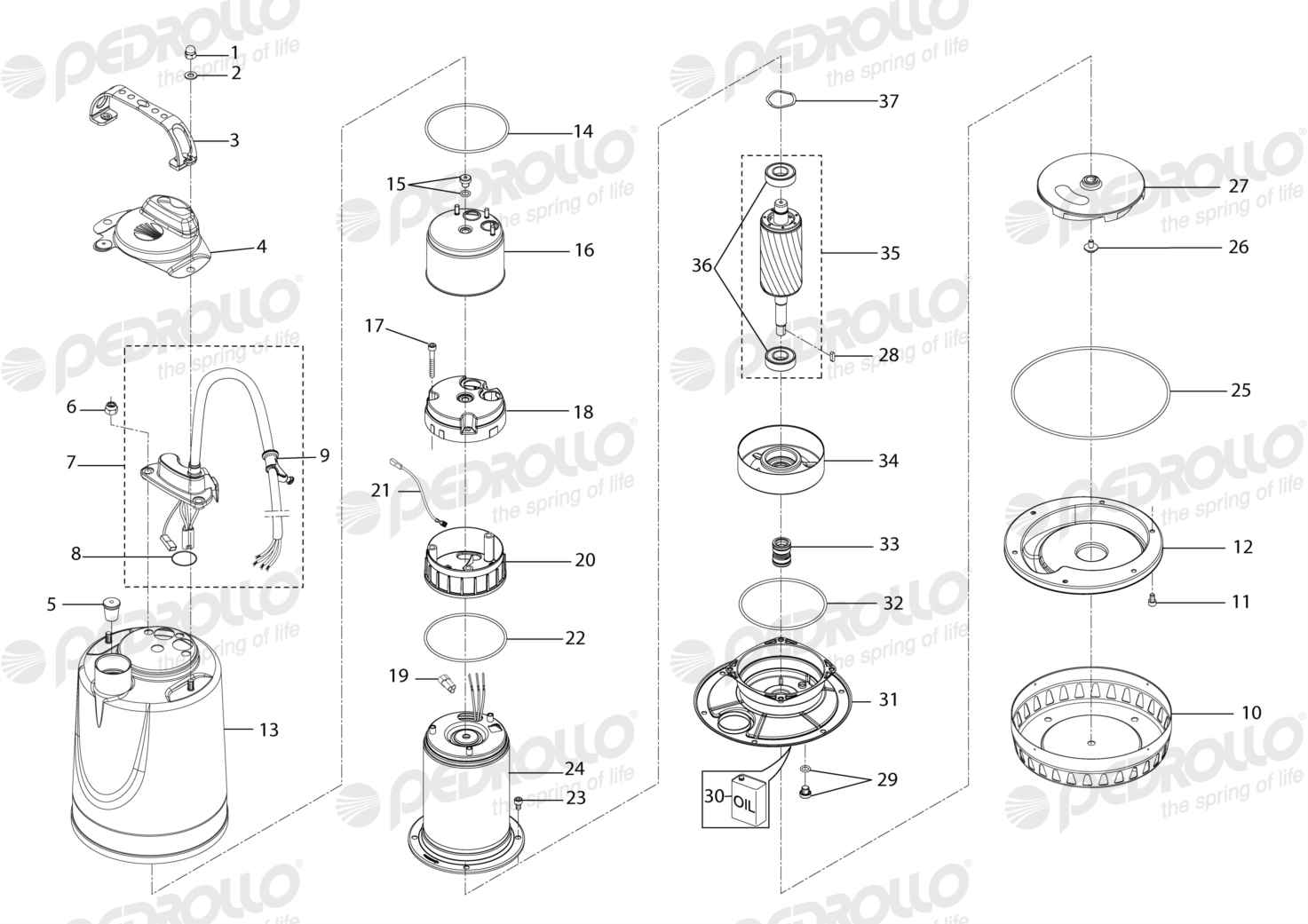

Despiece Pedrollo RX 5 · 380V · versión D — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	11690145	Pedir
2	Arandela	114701	Pedir
3	Asa	859XA026	Pedir
4	Tapa	159X5C022PB	Pedir
5	válvula de descarga	ASSGV119980	Pedir
6	Tuerca	1169012	Pedir
7	Pieza sin descripción	ASSTX78T05	Pedir
8	Junta tórica	11514201449	Pedir
9	Abrazadera de cable para el flotador	11757193L	Pedir
10	Rejilla de aspiración	159H2OGAX1L	Pedir
11	Tornillo	11602805	Pedir
12	Tapa de aspiración	159H2ODFX1	Pedir
13	Pieza sin descripción	859H2OTP5XMV22L	Pedir
14	Junta tórica	11514201531	Pedir
15	Tapón con junta tórica	119025V7C	Pedir
16	Tapa superior	859H2OCSX1V16	Pedir
17	Tornillo	1160294	Pedir
18	Soporte condensador	161CRX501	Pedir
19	Conectores	114480F	Pedir
20	Soporte condensador	117548623	Pedir
21	Radox	117AD13ETGV	Pedir
22	Junta tórica	11514201595	Pedir
23	Tornillo	11602805	Pedir
24	Caja motor con estator bobinado (380V - 60Hz)	CA0723R085P	Pedir
25	Junta	11514201604	Pedir
26	Tornillo	1160059	Pedir
27	Rodete	861GRHRX156L	Pedir
28	Chaveta del rodete en acero inoxidable	1148082	Pedir
29	Tapón con junta tórica	119025V7C	Pedir
30	Aceite [ l ]	120256PK1	Pedir
31	Tapa sello mecánico	859H2OCTX5	Pedir
32	Junta tórica	11514201581	Pedir
33	Sello mecánico Ø 14 mm	11516152000	Pedir
34	Tapa motor	159H2OPCX1	Pedir
35	Eje con rotor	RFC07S003	Pedir
36	Rodamiento	113002C3E	Pedir
37	Muelle de compensación	114001	Pedir

RX 5 · 380V · versión D fabricada desde 01/2023

Pos.	Pieza	Código Pedrollo	Pedir
1	Tuerca	11690145	Pedir
2	Arandela	114701	Pedir
3	Asa	859XA026	Pedir
4	Tapa	159X5C022PB	Pedir
5	válvula de descarga	ASSGV119980	Pedir
6	Tuerca	1169012	Pedir
7	Cable de alimentación completa	ASSTX78T10	Pedir
8	Junta tórica	11514201449	Pedir
9	Abrazadera de cable para el flotador	11757193L	Pedir
10	Rejilla de aspiración	159H2OGAX1L	Pedir
11	Tornillo	11602805	Pedir
12	Tapa de aspiración	159H2ODFX1	Pedir
13	Pieza sin descripción	859H2OTP5XMV22L	Pedir
14	Junta tórica	11514201531	Pedir
15	Tapón con junta tórica	119025V7C	Pedir
16	Tapa superior	859H2OCSX1V16	Pedir
17	Tornillo	1160294	Pedir
18	Soporte condensador	161CRX501	Pedir
19	Conectores	114480F	Pedir
20	Soporte condensador	117548623	Pedir
21	Radox	117AD13ETGV	Pedir
22	Junta tórica	11514201595	Pedir
23	Tornillo	11602805	Pedir
24	Caja motor con estator bobinado (380V - 60Hz)	CA0723R085P	Pedir
25	Junta	11514201604	Pedir
26	Tornillo	1160059	Pedir
27	Rodete	861GRHRX156L	Pedir
28	Chaveta del rodete en acero inoxidable	1148082	Pedir
29	Tapón con junta tórica	119025V7C	Pedir
30	Aceite [ l ]	120256PK1	Pedir
31	Tapa sello mecánico	859H2OCTX5	Pedir
32	Junta tórica	11514201581	Pedir
33	Sello mecánico Ø 14 mm	11516152000	Pedir
34	Tapa motor	159H2OPCX1	Pedir
35	Eje con rotor	RFC07S003	Pedir
36	Rodamiento	113002C3E	Pedir
37	Muelle de compensación	114001	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu RX 5 con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi RX 5?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
