Repuestos Pedrollo TOP 3

Repuestos originales para la electrobomba Pedrollo TOP 3. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu TOP 3.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

A B C D F Gdesde 12/2016 Hdesde 11/2020

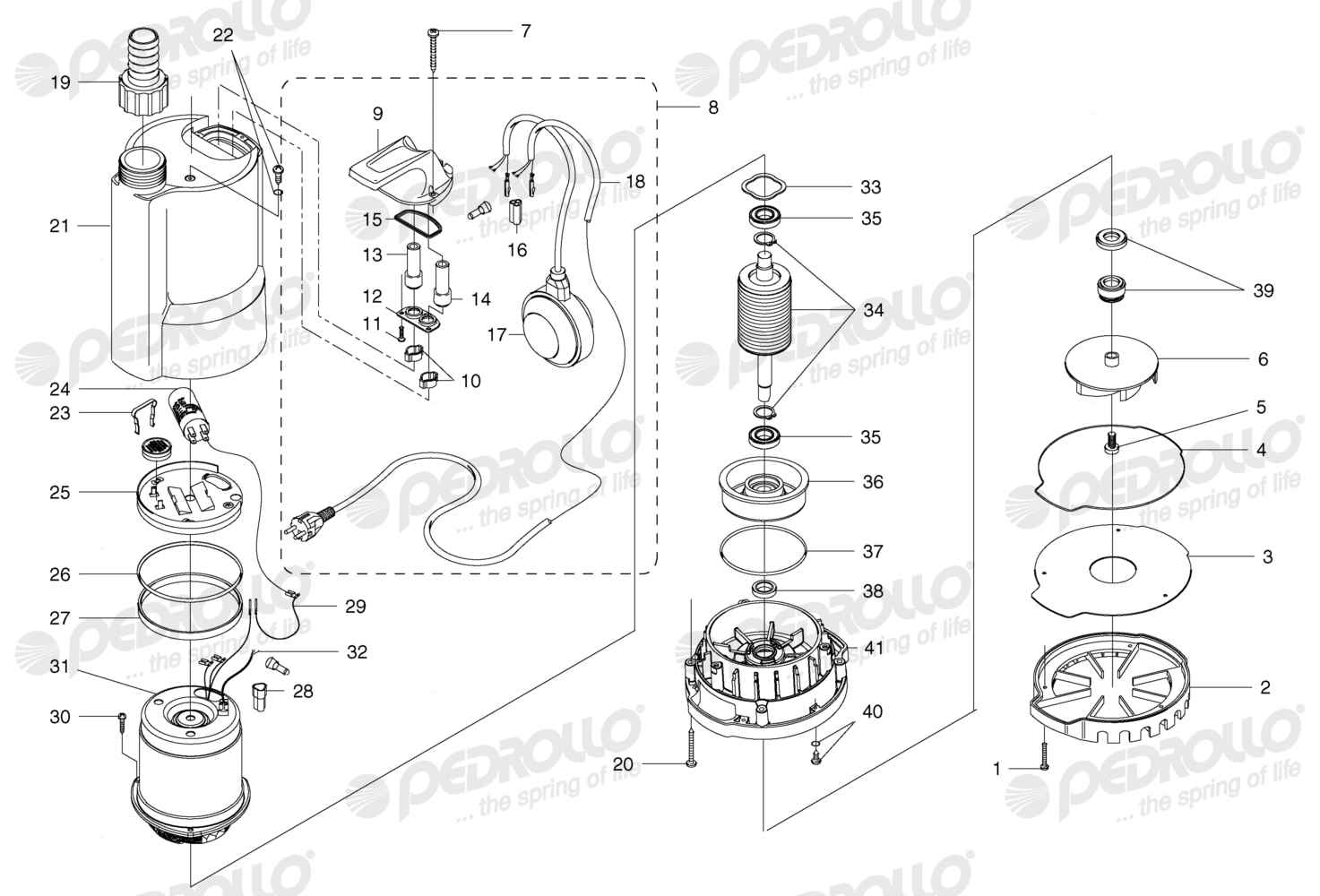

TOP 3 · 220V · versión A

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160815	Pedir
2	Rejilla de aspiración	161DGH2O	Pedir
3	Tapa de aspiración	159H2OPR02	Pedir
4	Junta	1150543	Pedir
5	Tornillo	116042	Pedir
6	Rodete	161GRH2O05	Pedir
7	Tornillo	1160815	Pedir
8	Asa completa	PMTOP1	Pedir
9	Asa	119971	Pedir
10	Anillo de fijación	1171081	Pedir
11	Tornillo	1160805	Pedir
12	Placa de bloqueo	117526	Pedir
13	Pasacables	117057	Pedir
14	Pasacable	117058	Pedir
15	Junta	1150542	Pedir
16	Conector macho	114480M	Pedir
17	Flotador	50014S07	Pedir
18	Cable de alimentación con enchufe	117GHA51S	Pedir
19	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
20	Tornillo	1160825	Pedir
21	Cuerpo de impulsión	157CH2X03	Pedir
22	Tornillo	1160850A	Pedir
23	Faja sujeta condensador	117514	Pedir
24	Condensador 14 µF	111014FC	Pedir
25	Soporte condensador	118071	Pedir
26	Junta tórica	11514201559	Pedir
27	Anillo de contenciòn	161AT002	Pedir
28	Conectores	114480F	Pedir
29	Cable	117AA12TF	Pedir
30	Tornillo	1160815	Pedir
31	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1	Pedir
32	Cable	1170026	Pedir
33	Muelle de compensación	114000	Pedir
34	Eje con rotor	RFC06A082	Pedir
35	Rodamiento	113001	Pedir
35	Rodamiento	113001	Pedir
36	Tapa motor	161CTOP03	Pedir
37	Junta tórica	11514201589	Pedir
38	Anillo de cierre	11514501214	Pedir
39	Sello mecánico Ø 12 mm	11516101250	Pedir
40	Tornillo	1160850A	Pedir
41	Difusor a palas	161DH2O2	Pedir

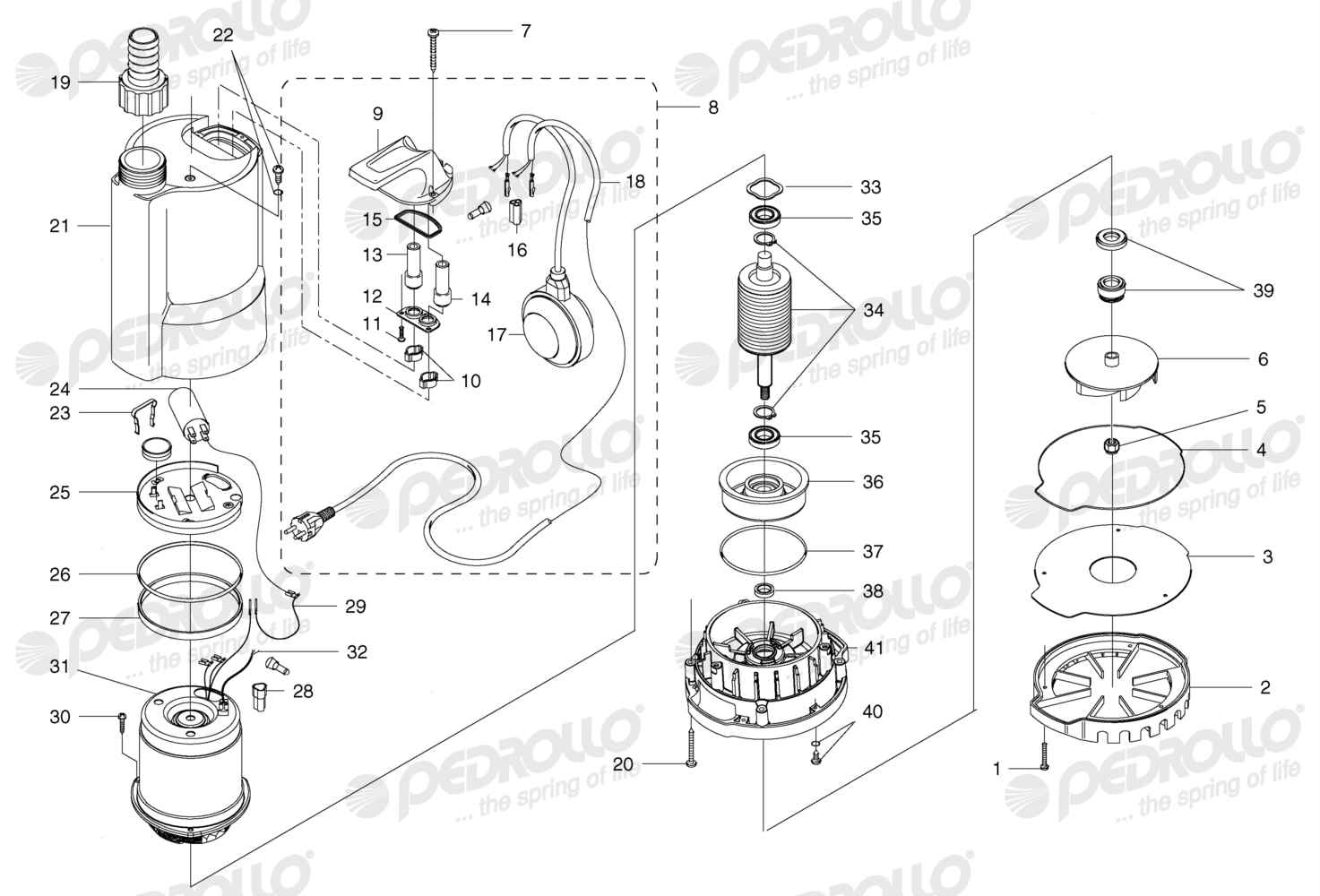

TOP 3 · 220V · versión B

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160815	Pedir
2	Rejilla de aspiración	161DGH2O	Pedir
3	Tapa de aspiración	159H2OPR02	Pedir
4	Junta	1150543	Pedir
5	Tuerca	11690125	Pedir
6	Rodete	161GRH2O05	Pedir
7	Tornillo	1160815	Pedir
8	Asa completa	PMTOP1	Pedir
9	Asa	119971	Pedir
10	Anillo de fijación	1171081	Pedir
11	Tornillo	1160805	Pedir
12	Placa de bloqueo	117526	Pedir
13	Pasacables	117057	Pedir
14	Pasacable	117058	Pedir
15	Junta	1150542	Pedir
16	Conector macho	114480M	Pedir
17	Flotador	50014S07	Pedir
18	Cable de alimentación con enchufe	117GHA51S	Pedir
19	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
20	Tornillo	1160825	Pedir
21	Cuerpo de impulsión	157CH2X03	Pedir
22	Tornillo	1160850A	Pedir
23	Faja sujeta condensador	117514	Pedir
24	Condensador 14 µF	111014FC	Pedir
25	Soporte condensador	118071	Pedir
26	Junta tórica	11514201559	Pedir
27	Anillo de contenciòn	161AT002	Pedir
28	Conectores	114480F	Pedir
29	Cable	117AA12TF	Pedir
30	Tornillo	1160815	Pedir
31	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1	Pedir
32	Cable	1170026	Pedir
33	Muelle de compensación	114000	Pedir
34	Eje con rotor	RFC06A083	Pedir
35	Rodamiento	113001	Pedir
35	Rodamiento	113001	Pedir
36	Tapa motor	161CTOP03	Pedir
37	Junta tórica	11514201589	Pedir
38	Anillo de cierre	11514501214	Pedir
39	Sello mecánico Ø 12 mm	11516101250	Pedir
40	Tornillo	1160850A	Pedir
41	Difusor a palas	161DH2O2	Pedir

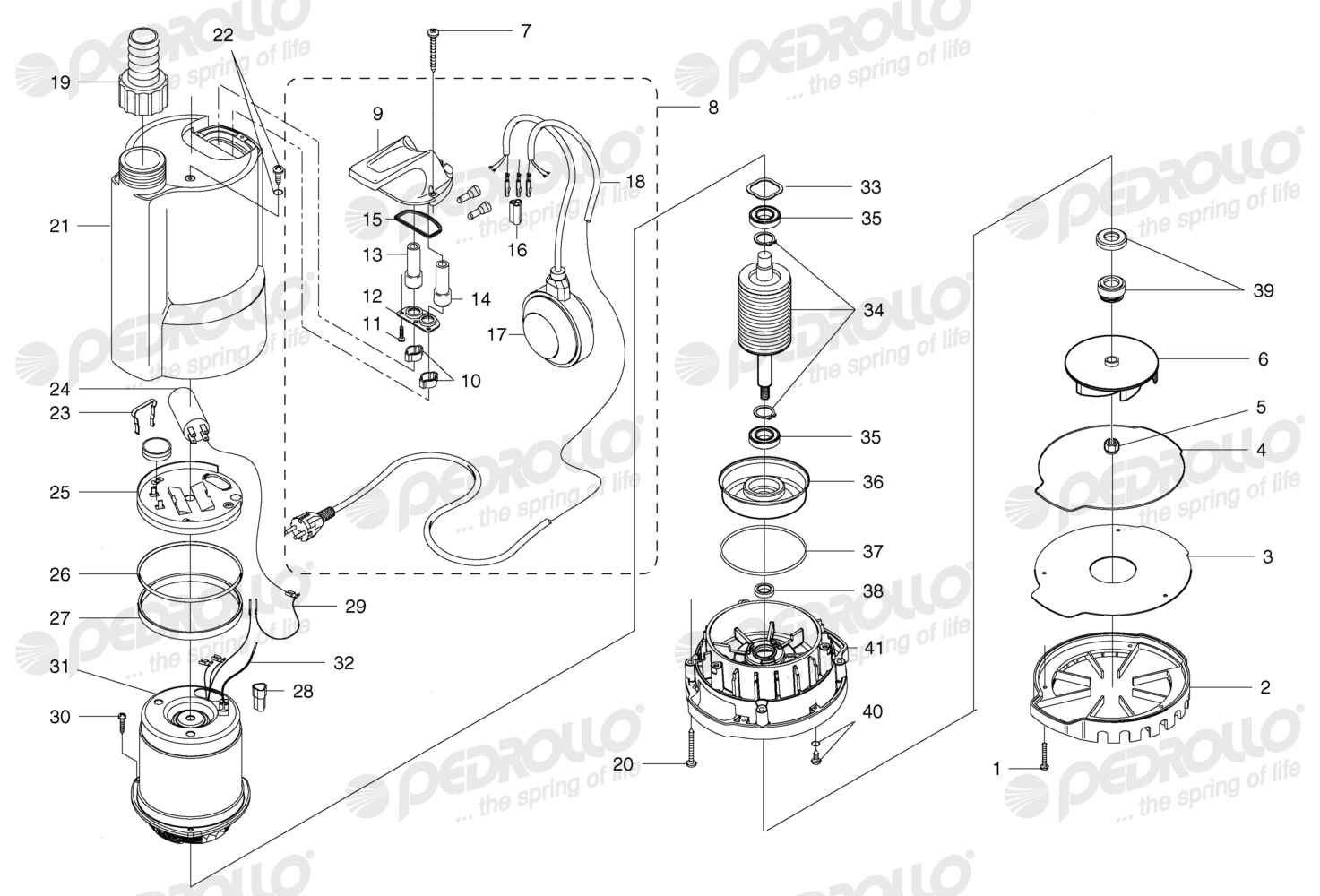

TOP 3 · 220V · versión C

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160815	Pedir
2	Rejilla de aspiración	161DGH2O	Pedir
3	Tapa de aspiración	159H2OPR02	Pedir
4	Junta	1150543	Pedir
5	Tuerca	11690125	Pedir
6	Rodete	161GRH2O05	Pedir
7	Tornillo	1160815	Pedir
8	Asa completa	PMTOP71	Pedir
9	Asa	119971	Pedir
10	Anillo de fijación	1171081	Pedir
11	Tornillo	1160805	Pedir
12	Placa de bloqueo	117526	Pedir
13	Pasacables	117057	Pedir
14	Pasacables	117057	Pedir
15	Junta	1150542	Pedir
16	Conector macho	114480M	Pedir
17	Flotador	50014S07	Pedir
18	Cable de alimentación	117GLA51S	Pedir
19	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
20	Tornillo	1160825	Pedir
21	Cuerpo de impulsión	157CH2X03	Pedir
22	Tornillo	1160850A	Pedir
23	Faja sujeta condensador	117514	Pedir
24	Condensador 14 µF	111014FC	Pedir
25	Soporte condensador	118071	Pedir
26	Junta tórica	11514201559	Pedir
27	Anillo de contenciòn	161AT002	Pedir
28	Conectores	114480F	Pedir
29	Cable	117AA12TF	Pedir
30	Tornillo	1160815	Pedir
31	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1V7	Pedir
32	Cable	1170026	Pedir
33	Muelle de compensación	114000	Pedir
34	Eje con rotor	RFC06A084	Pedir
35	Rodamiento	113001	Pedir
35	Rodamiento	113001	Pedir
36	Tapa motor	159H2OPCT1	Pedir
37	Junta tórica	11514201589	Pedir
38	Anillo de cierre	11514501210	Pedir
39	Sello mecánico Ø 12 mm	11516101250	Pedir
40	Tornillo	1160850A	Pedir
41	Difusor a palas	161DH2O2	Pedir

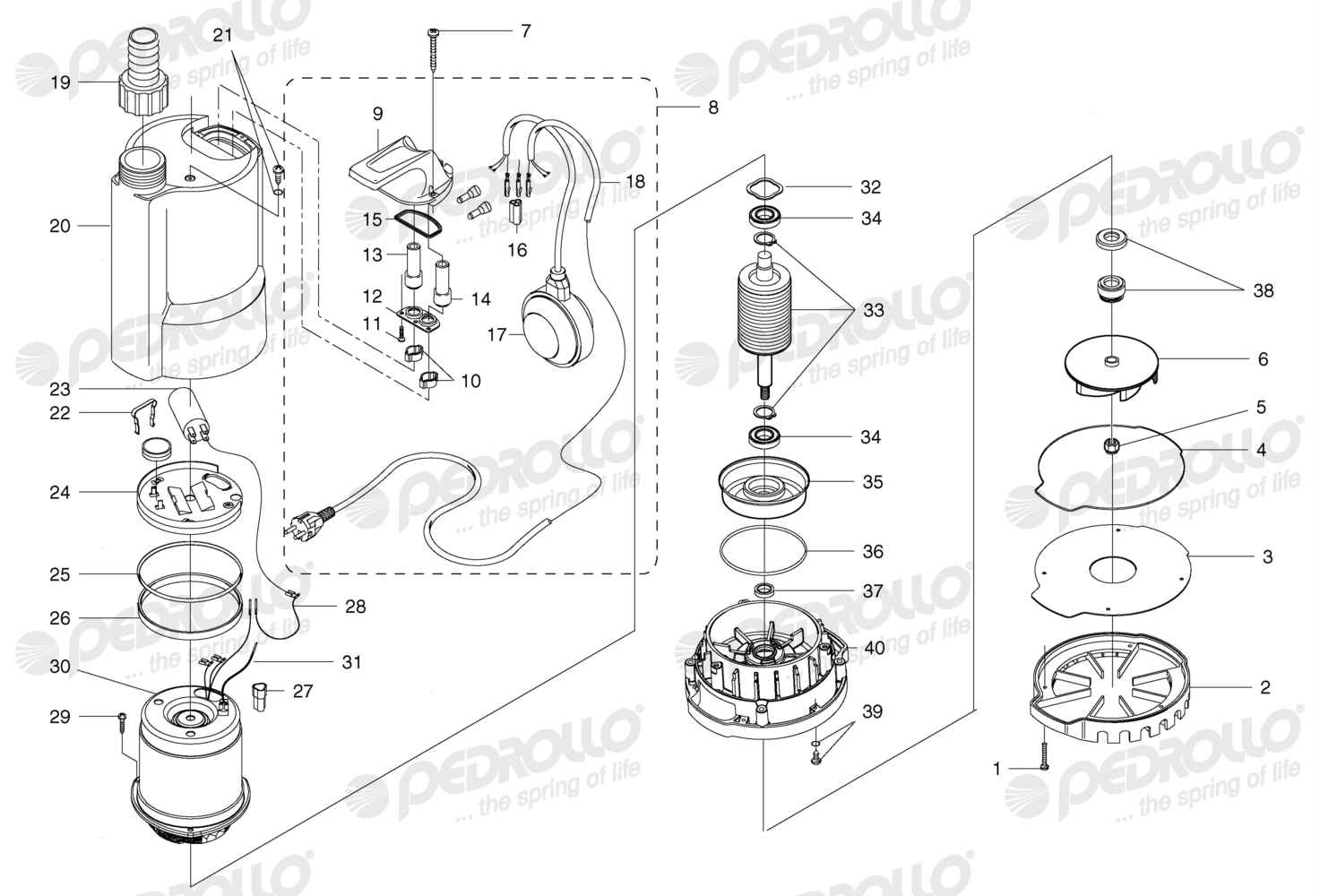

TOP 3 · 220V · versión D

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160830	Pedir
2	Rejilla de aspiración	161DGH2OV7	Pedir
3	Tapa de aspiración	159H2OPR02V7	Pedir
4	Junta	1150543	Pedir
5	Tuerca	11690125	Pedir
6	Rodete	161GRH2O05	Pedir
7	Tornillo	1160815	Pedir
8	Asa completa	PMTOP71	Pedir
9	Asa	119971	Pedir
10	Anillo de fijación	1171081	Pedir
11	Tornillo	1160805	Pedir
12	Placa de bloqueo	117526	Pedir
13	Pasacables	117057	Pedir
14	Pasacables	117057	Pedir
15	Junta	1150542	Pedir
16	Conector macho	114480M	Pedir
17	Flotador	50014S07	Pedir
18	Cable de alimentación	117GLA51S	Pedir
19	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
20	Cuerpo de impulsión	157CH2X03	Pedir
21	Tornillo	1160850A	Pedir
22	Faja sujeta condensador	117514	Pedir
23	Condensador 14 µF	111014FC	Pedir
24	Soporte condensador	118071	Pedir
25	Junta tórica	11514201559	Pedir
26	Anillo de contenciòn	161AT002	Pedir
27	Conectores	114480F	Pedir
28	Cable	117AA12TF	Pedir
29	Tornillo	1160815	Pedir
30	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1V7	Pedir
31	Cable	1170026	Pedir
32	Muelle de compensación	114000	Pedir
33	Eje con rotor	RFC06A084	Pedir
34	Rodamiento	113001	Pedir
34	Rodamiento	113001	Pedir
35	Tapa motor	159H2OPCT1	Pedir
36	Junta tórica	11514201589	Pedir
37	Anillo de cierre	11514501210	Pedir
38	Sello mecánico Ø 12 mm	11516101250	Pedir
39	Tornillo	1160850A	Pedir
40	Difusor a palas	161DH2O2	Pedir

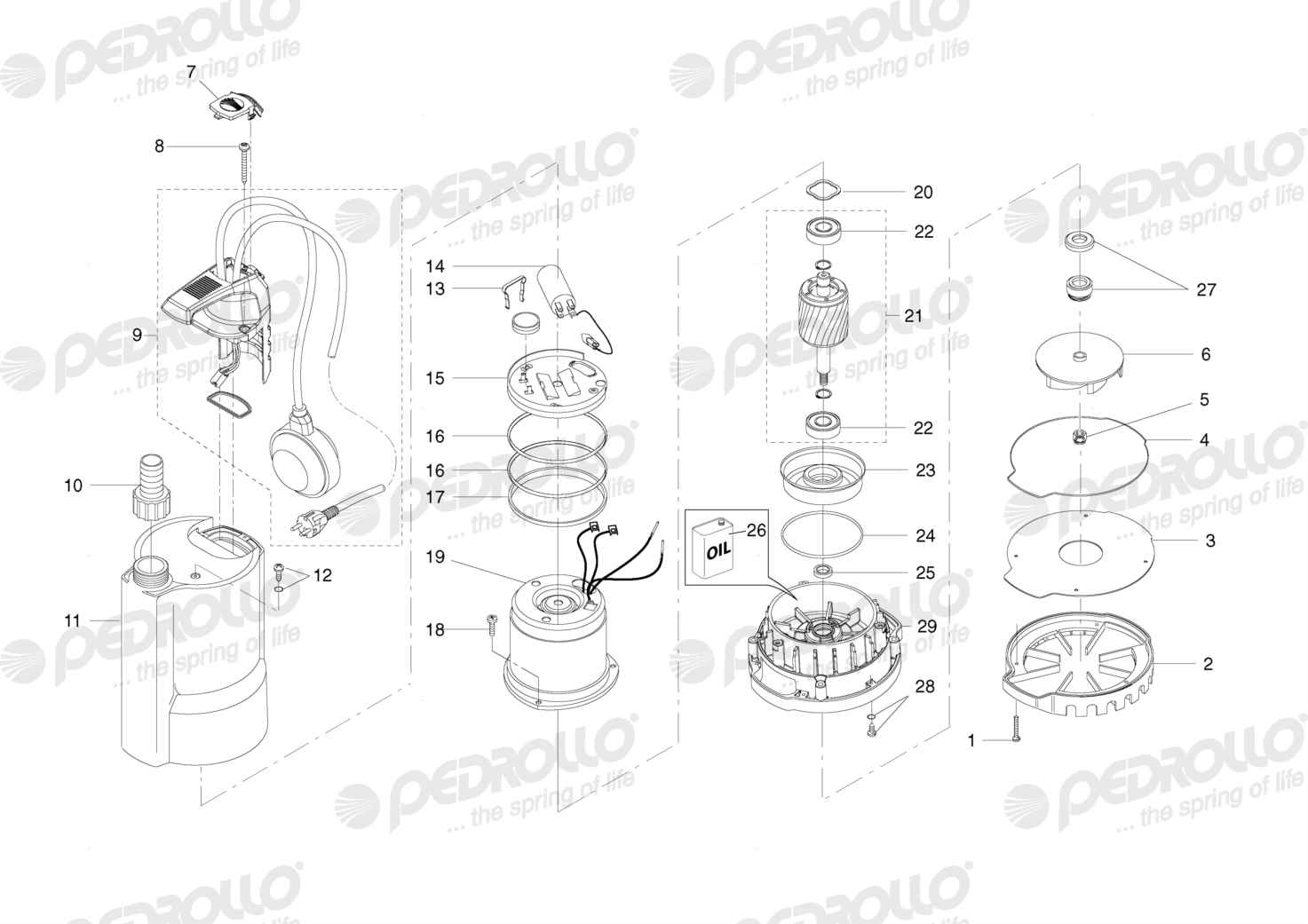

TOP 3 · 220V · versión F

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160830	Pedir
2	Rejilla de aspiración	161DGH2OV7	Pedir
3	Tapa de aspiración	159H2OPR02V7	Pedir
4	Junta	11505431	Pedir
5	Tuerca	11690126	Pedir
6	Rodete	161GRH2O05	Pedir
7	Tapa	119976	Pedir
8	Tornillo	1160815	Pedir
9	Kit de alimentación eléctrica	ASSTOP81A05	Pedir
10	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
11	Cuerpo de impulsión	157CH2X03	Pedir
12	Tornillo	1160850A	Pedir
13	Faja sujeta condensador	117514	Pedir
14	Condensador 14 µF	111014FC	Pedir
15	Soporte condensador	118071	Pedir
16	Junta tórica	11514201559	Pedir
16	Junta tórica	11514201559	Pedir
17	Anillo de contenciòn	161AT012	Pedir
18	Tornillo	1160815	Pedir
19	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1V7	Pedir
20	Muelle de compensación	114000	Pedir
21	Eje con rotor	RFC06A084	Pedir
22	Rodamiento	113001	Pedir
22	Rodamiento	113001	Pedir
23	Tapa motor	159H2OPCT1	Pedir
24	Junta tórica	11514201589	Pedir
25	Anillo de cierre	11514501210	Pedir
26	Aceite	120256	Pedir
27	Sello mecánico Ø 12 mm	11516101250	Pedir
28	Tornillo	1160850A	Pedir
29	Difusor a palas	161DH701	Pedir

TOP 3 · 220V · versión G fabricada desde 12/2016

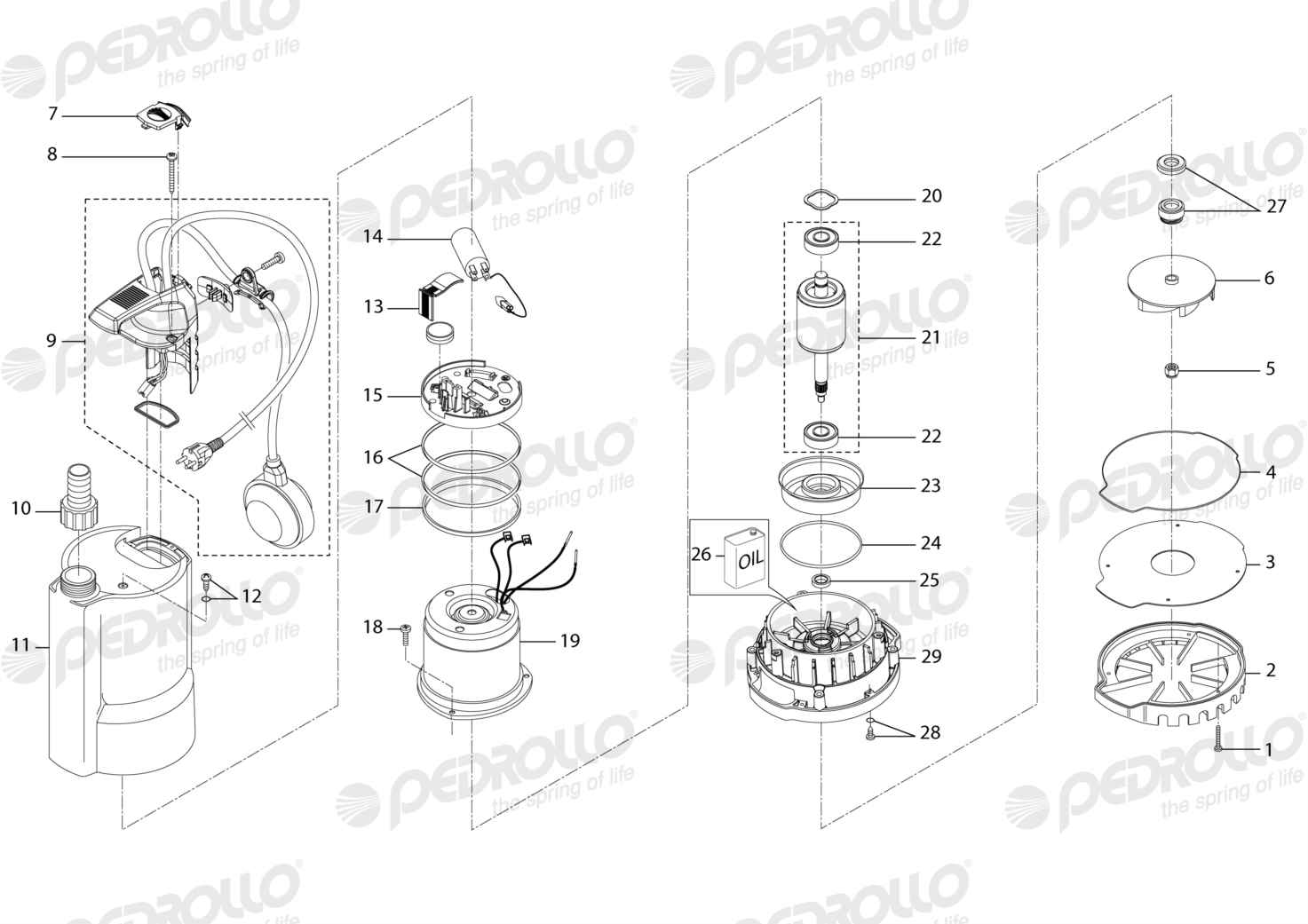

Despiece Pedrollo TOP 3 · 220V · versión G — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160830	Pedir
2	Rejilla de aspiración	161DGH2OV7	Pedir
3	Tapa de aspiración	159H2OPR02V7	Pedir
4	Junta	11505431	Pedir
5	Tuerca	11690126	Pedir
6	Rodete	161GRH2ON2	Pedir
7	Tapa	119976	Pedir
8	Tornillo	1160815	Pedir
9	Kit de alimentación eléctrica	ASSTOP81A05	Pedir
10	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
11	Cuerpo de impulsión	157CH2X03	Pedir
12	Tornillo	1160850A	Pedir
13	Faja sujeta condensador	1175146	Pedir
14	Condensador 14 µF	111014FC	Pedir
15	Soporte condensador	11807123	Pedir
16	Junta tórica	11514201559	Pedir
17	Anillo de contenciòn	161AT012	Pedir
18	Tornillo	1160815	Pedir
19	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1V7	Pedir
20	Muelle de compensación	114000	Pedir
21	Eje con rotor	RFC06A093	Pedir
22	Rodamiento	113001	Pedir
22	Rodamiento	113001	Pedir
23	Tapa motor	159H2OPCT1	Pedir
24	Junta tórica	11514201589	Pedir
25	Anillo de cierre	11514501210	Pedir
26	Aceite [ l ]	120256PK1	Pedir
27	Sello mecánico Ø 12 mm	11516101250	Pedir
28	Tornillo	1160850A	Pedir
29	Difusor a palas	161DH701	Pedir

TOP 3 · 220V · versión H fabricada desde 11/2020

Despiece Pedrollo TOP 3 · 220V · versión H — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Tornillo	1160830	Pedir
2	Rejilla de aspiración	161DGH2OV7	Pedir
3	Tapa de aspiración	159H2OPR02V7	Pedir
4	Junta	11505431	Pedir
5	Tuerca	11690126	Pedir
6	Rodete	161GRH2O05	Pedir
7	Tapa	119976	Pedir
8	Tornillo	1160815	Pedir
9	Kit de alimentación eléctrica	ASSTOP81A05	Pedir
10	Abrazadera de cable para el flotador	ASR117549507	Pedir
11	Junta	1150542	Pedir
12	Manguito de acoplamiento de 1 1/4”	50207T	Pedir
13	Cuerpo de impulsión	157CH2X03	Pedir
14	Tornillo	1160850A	Pedir
15	Faja sujeta condensador	1175146	Pedir
16	Condensador 14 µF	111014FC	Pedir
17	Soporte condensador	11807123	Pedir
18	Junta tórica	11514201559	Pedir
19	Anillo de contenciòn	161AT012	Pedir
20	Tornillo	1160815	Pedir
21	Caja motor con estator bobinado (220V - 60Hz)	CA06AN8P1V7	Pedir
22	Muelle de compensación	114000	Pedir
23	Eje con rotor	RFC06A084	Pedir
24	Rodamiento	113001	Pedir
24	Rodamiento	113001	Pedir
25	Tapa motor	159H2OPCT1	Pedir
26	Junta tórica	11514201589	Pedir
27	Anillo de cierre	11514501210	Pedir
28	Aceite [ l ]	120256PK1	Pedir
29	Sello mecánico Ø 12 mm	11516101250	Pedir
30	Tornillo	1160850A	Pedir
31	Difusor a palas	161DH701	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu TOP 3 con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi TOP 3?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
