Repuestos Pedrollo UP 4/3

Repuestos originales para la electrobomba Pedrollo UP 4/3. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placaVer despiece

1. Busca la versión en la placa

PLACA DE LA BOMBA PUMP UP 4/3 Q l/min H m V~ 220 Hz 60 kW HP A N.° de serie Rel. E

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu UP 4/3.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)
Adesde 05/2019Bdesde 04/2021

UP 4/3 · 380V · versión A fabricada desde 05/2019

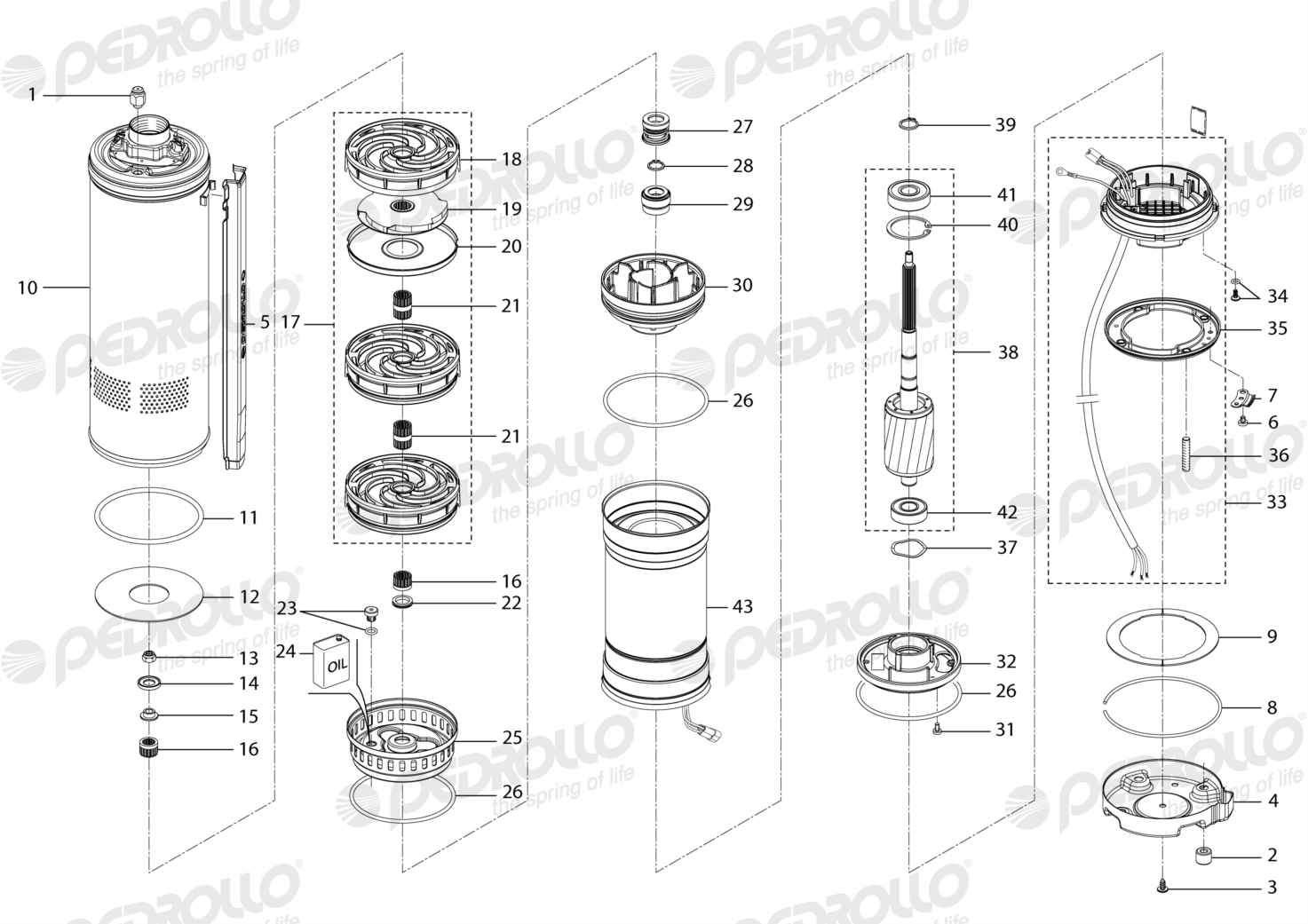

Despiece Pedrollo UP 4/3 · 380V · versión A
Toca un número del dibujo para ver la pieza. Ver el dibujo en grande
Pos.PiezaCódigo PedrolloPedir
1Purgador del aire1190195Pedir
2Pie de apoyo11711855Pedir
3Tornillo11608620Pedir
4Tapa157XSUP115LPedir
5Protector del cable857X3UP16026Pedir
6Tornillo1160335Pedir
7Soporte fijación157XSUP201Pedir
8Anillo de bloqueo11413257129Pedir
9Placa de bloqueo157XSUP205Pedir
10Cuerpo bomba857XSUPC1626LPedir
11Junta tórica115142015625Pedir
12Tapa de aspiración859SU105Pedir
13Tuerca116910APedir
14Anillo de desgaste1151897Pedir
15Arandela157XSUP220Pedir
16Distanciador122SSD050Pedir
16Distanciador122SSD050Pedir
17Grupo rodetes y difusoresASSG4UP403Pedir
18Difusor121DUP001CPedir
19Rodete161GRUP04Pedir
20Tapa157XSUP120Pedir
21Distanciador122SSD010Pedir
21Distanciador122SSD010Pedir
22Anillo de cierre1151043Pedir
23Tapón con junta tórica119025V7CPedir
24Aceite [ l ]120256PK1Pedir
25Tapa157XSUP105Pedir
26Junta tórica115142015596Pedir
26Junta tórica115142015596Pedir
26Junta tórica115142015596Pedir
27Sello mecánico Ø 16 mm11516521600Pedir
28Anillo de seguridad Ø 16 mm114616PPedir
29Sello mecánico Ø 17 mm11516201705Pedir
30Soporte motorSC7SUS01IPedir
31Tornillo116031TRPedir
32Soporte inferiorSC7SUI01Pedir
33Cable de alimentación 10mASSUDR906TPedir
34Tornillo1160850APedir
35Brida completa857XSUP110Pedir
36Tornillo116086Pedir
37Muelle de compensación114001Pedir
38Eje con rotorRFC07SU036TPedir
39Anillo de bloqueo114618PPedir
40Anillo de bloqueo1146667Pedir
41Rodamiento113014SC3Pedir
42Rodamiento113002C3EPedir
43Caja motor con estator bobinado (380V - 60Hz)CA071CT18PPedir

UP 4/3 · 380V · versión B fabricada desde 04/2021

Despiece Pedrollo UP 4/3 · 380V · versión B
Toca un número del dibujo para ver la pieza. Ver el dibujo en grande
Pos.PiezaCódigo PedrolloPedir
1Purgador del aire1190195Pedir
2Pie de apoyo11711855Pedir
3Tornillo11608620Pedir
4Tapa157XSUP115LPedir
5Protector del cable857X3UP16026Pedir
6Tornillo1160335Pedir
7Soporte fijación157XSUP201Pedir
8Anillo de bloqueo11413257129Pedir
9Placa de bloqueo157XSUP205Pedir
10Cuerpo bomba857XSUPC1626LPedir
11Junta tórica115142015625Pedir
12Tapa de aspiración859SU105Pedir
13Tuerca116910APedir
14Arandela114701Pedir
15Buje de bloqueo rodete162BOC003Pedir
16Grupo rodetes y difusoresASSG5UP403Pedir
17Difusor121DUP001C1Pedir
18Rodete161GRUP049Pedir
19Tapa857XSUP120Pedir
20Casquillo162BOC004Pedir
21Anillo de cierre1151043Pedir
22Tapón con junta tórica119025V7CPedir
23Aceite [ l ]120256PK1Pedir
24Tapa157XSUP105Pedir
25Junta tórica115142015596Pedir
25Junta tórica115142015596Pedir
25Junta tórica115142015596Pedir
26Sello mecánico Ø 16 mm11516521600Pedir
27Anillo de seguridad Ø 16 mm114616PPedir
28Sello mecánico Ø 17 mm11516201705Pedir
29Soporte motorSC7SUS01IPedir
30Tornillo116031TRPedir
31Soporte inferiorSC7SUI01Pedir
32Cable de alimentación 10mASSUDR906TPedir
33Tornillo1160850APedir
34Brida completa857XSUP110Pedir
35Tornillo116086Pedir
36Muelle de compensación114001Pedir
37Eje con rotorRFC07SU236TPedir
38Anillo de bloqueo114618PPedir
39Anillo de bloqueo1146667Pedir
40Rodamiento113014SC3Pedir
41Rodamiento113002C3EPedir
42Caja motor con estator bobinado (380V - 60Hz)CA071CT18PPedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu UP 4/3 con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi UP 4/3?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
