Repuestos Pedrollo UPm 4/4 GE

Repuestos originales para la electrobomba Pedrollo UPm 4/4 GE. Las piezas cambian según la versión de tu bomba: busca la letra en la placa, elige tu versión y pide cada pieza por su código.

Enviar foto de la placa Ver despiece

1. Busca la versión en la placa

La placa está pegada al costado del motor. Arriba a la derecha dice Rel. y una letra (A, B, C…): esa es la versión de tu UPm 4/4 GE.

Si no la encuentras o está borrosa, mándanos una foto de la placa por WhatsApp.

2. Elige tu versión y pide la pieza

Versión en la placa (Rel.)

Sin letra Adesde 05/2019 Adesde 03/2017 Bdesde 04/2021 Bdesde 04/2021

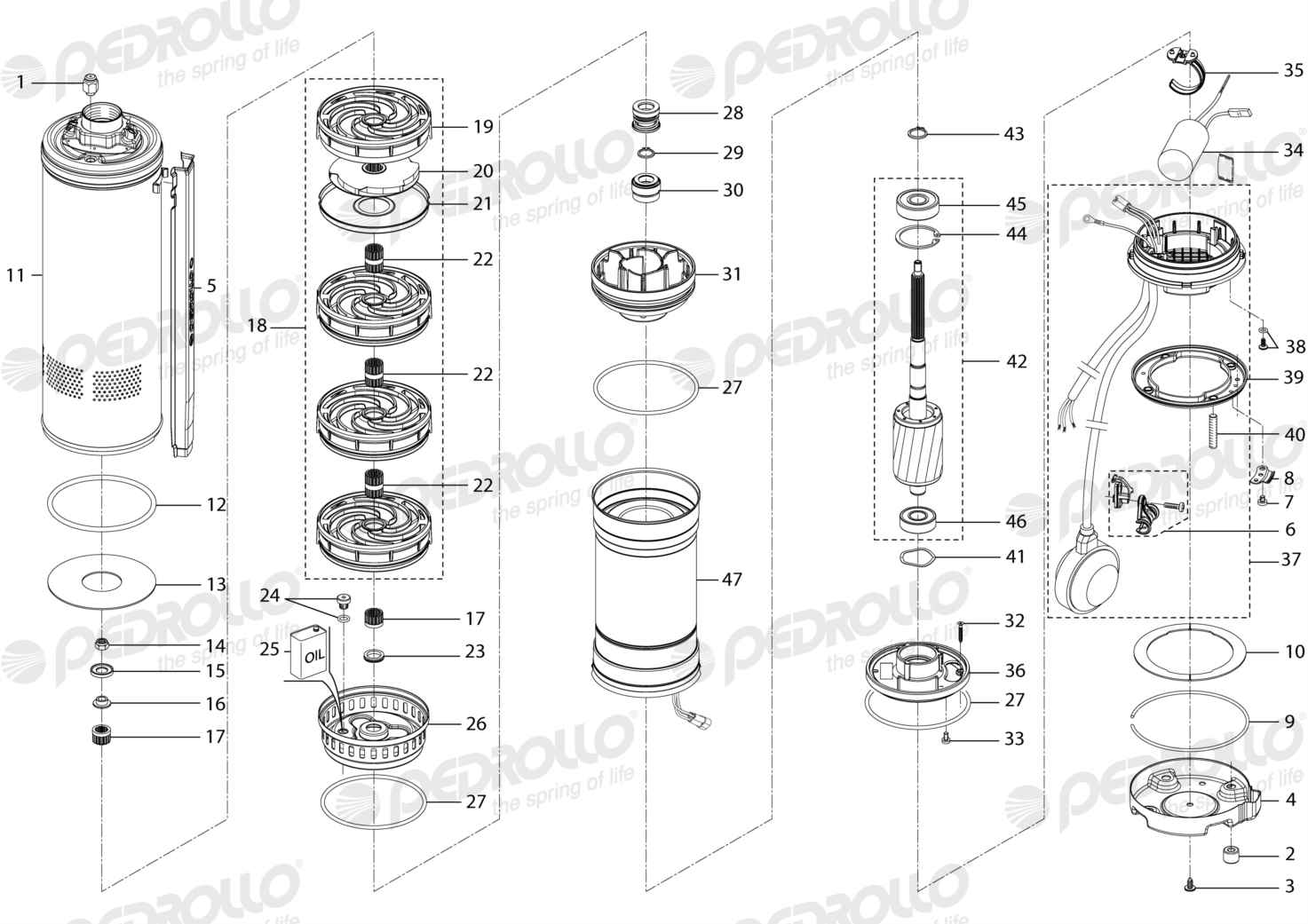

UPm 4/4 GE · 220V · versión Sin letra

Pos.	Pieza	Código Pedrollo	Pedir
1	Purgador del aire	1190195	Pedir
2	Pie de apoyo	11711855	Pedir
3	Tornillo	11608620	Pedir
4	Tapa	157XSUP115L	Pedir
5	Protector del cable	857X3UP536	Pedir
6	Abrazadera de cable para el flotador	ASR1175495	Pedir
7	Tornillo	1160335	Pedir
8	Soporte fijación	157XSUP201	Pedir
9	Anillo de bloqueo	11413257129	Pedir
10	Placa de bloqueo	157XSUP205	Pedir
11	Camisa bomba	857XSUPC036L	Pedir
12	Junta tórica	115142015625	Pedir
13	Tapa de aspiración	859SU105	Pedir
14	Tuerca	116910A	Pedir
15	Anillo de desgaste	1151897	Pedir
16	Arandela	157XSUP220	Pedir
17	Distanciador	122SSD050	Pedir
17	Distanciador	122SSD050	Pedir
18	Grupo rodetes y difusores	ASSG4UP404	Pedir
19	Difusor	121DUP001C	Pedir
20	Rodete	161GRUP04	Pedir
21	Tapa	157XSUP120	Pedir
22	Distanciador	122SSD010	Pedir
22	Distanciador	122SSD010	Pedir
22	Distanciador	122SSD010	Pedir
23	Anillo de cierre	1151043	Pedir
24	Tapón con junta tórica	119025V7C	Pedir
25	Aceite [ l ]	120256PK1	Pedir
26	Tapa	157XSUP105	Pedir
27	Junta tórica	115142015596	Pedir
27	Junta tórica	115142015596	Pedir
27	Junta tórica	115142015596	Pedir
28	Sello mecánico Ø 16 mm	11516521600	Pedir
29	Anillo de seguridad Ø 16 mm	114616P	Pedir
30	Sello mecánico Ø 17 mm	11516201705	Pedir
31	Soporte motor	SC7SUS01I	Pedir
32	Tornillo	1160828	Pedir
33	Tornillo	116031TR	Pedir
34	Condensador 35 µF	1110352F1C	Pedir
35	Abrazadera de condensador	1175155	Pedir
36	Soporte inferior	SC7SUI01	Pedir
37	Cable de alimentación 20m	ASSUDR910G1	Pedir
38	Tornillo	1160850A	Pedir
39	Brida completa	857XSUP110	Pedir
40	Tornillo	116086	Pedir
41	Muelle de compensación	114001	Pedir
42	Eje con rotor	RFC07SU046	Pedir
43	Anillo de bloqueo	114618P	Pedir
44	Anillo de bloqueo	1146667	Pedir
45	Rodamiento	113014SC3	Pedir
46	Rodamiento	113002C3E	Pedir
47	Caja motor con estator bobinado (220V - 60Hz)	CA071NT18P1	Pedir

UPm 4/4 GE · 220V · versión A fabricada desde 05/2019

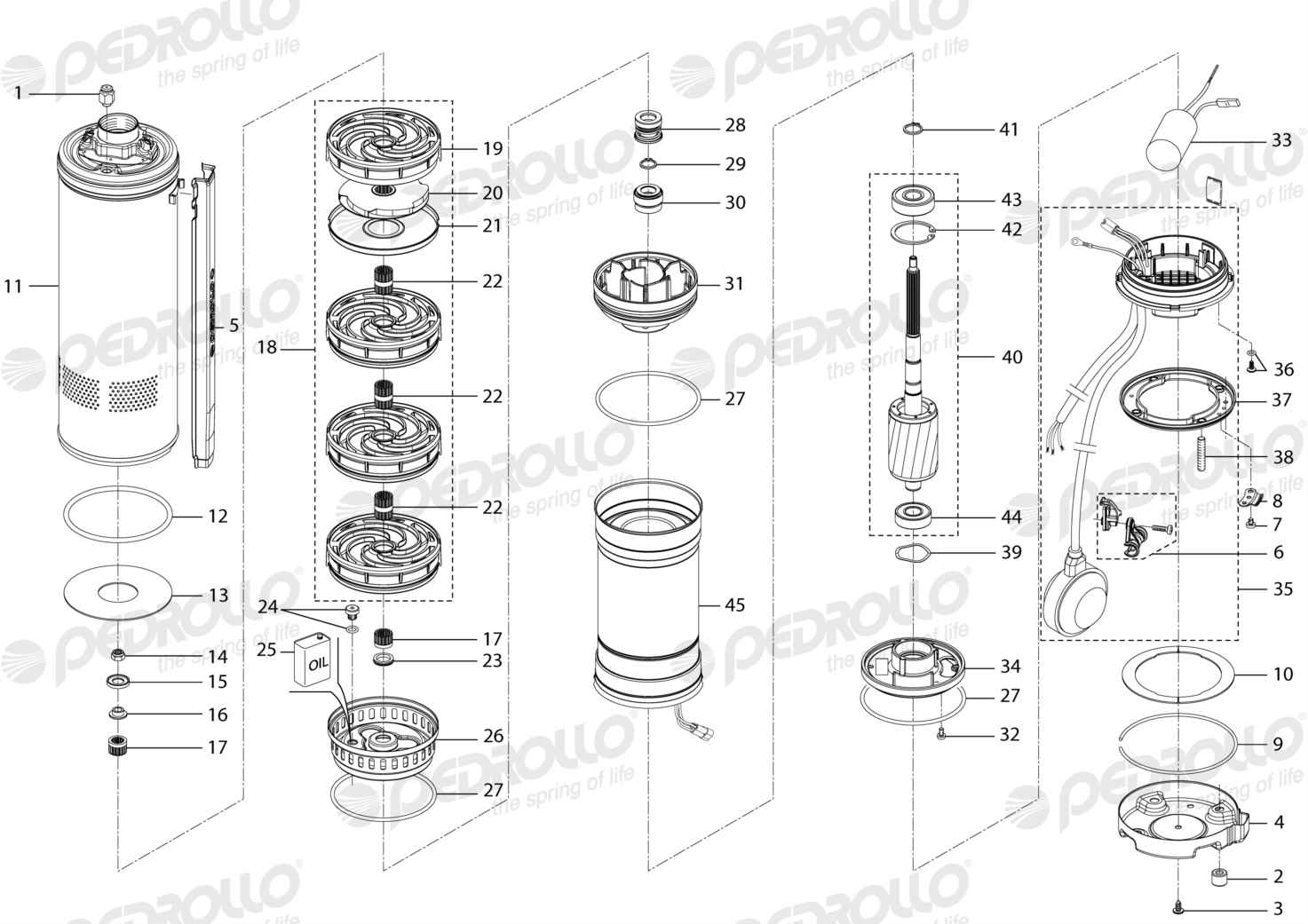

Despiece Pedrollo UPm 4/4 GE · 220V · versión A — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Purgador del aire	1190195	Pedir
2	Pie de apoyo	11711855	Pedir
3	Tornillo	11608620	Pedir
4	Tapa	157XSUP115L	Pedir
5	Protector del cable	857X3UP16536	Pedir
6	Abrazadera de cable para el flotador	ASR1175495	Pedir
7	Tornillo	1160335	Pedir
8	Soporte fijación	157XSUP201	Pedir
9	Anillo de bloqueo	11413257129	Pedir
10	Placa de bloqueo	157XSUP205	Pedir
11	Cuerpo bomba	857XSUPC1636L	Pedir
12	Junta tórica	115142015625	Pedir
13	Tapa de aspiración	859SU105	Pedir
14	Tuerca	116910A	Pedir
15	Anillo de desgaste	1151897	Pedir
16	Arandela	157XSUP220	Pedir
17	Distanciador	122SSD050	Pedir
17	Distanciador	122SSD050	Pedir
18	Grupo rodetes y difusores	ASSG4UP404	Pedir
19	Difusor	121DUP001C	Pedir
20	Rodete	161GRUP04	Pedir
21	Tapa	157XSUP120	Pedir
22	Distanciador	122SSD010	Pedir
22	Distanciador	122SSD010	Pedir
22	Distanciador	122SSD010	Pedir
23	Anillo de cierre	1151043	Pedir
24	Tapón con junta tórica	119025V7C	Pedir
25	Aceite [ l ]	120256PK1	Pedir
26	Tapa	157XSUP105	Pedir
27	Junta tórica	115142015596	Pedir
27	Junta tórica	115142015596	Pedir
27	Junta tórica	115142015596	Pedir
28	Sello mecánico Ø 16 mm	11516521600	Pedir
29	Anillo de seguridad Ø 16 mm	114616P	Pedir
30	Sello mecánico Ø 17 mm	11516201705	Pedir
31	Soporte motor	SC7SUS01I	Pedir
32	Tornillo	116031TR	Pedir
33	Condensador 35 µF	1110352F1C	Pedir
34	Soporte inferior	SC7SUI01	Pedir
35	Cable de alimentación 10m	ASSUDR906G1	Pedir
36	Tornillo	1160850A	Pedir
37	Brida completa	857XSUP110	Pedir
38	Tornillo	116086	Pedir
39	Muelle de compensación	114001	Pedir
40	Eje con rotor	RFC07SU046	Pedir
41	Anillo de bloqueo	114618P	Pedir
42	Anillo de bloqueo	1146667	Pedir
43	Rodamiento	113014SC3	Pedir
44	Rodamiento	113002C3E	Pedir
45	Caja motor con estator bobinado (220V - 60Hz)	CA071NT18P1	Pedir

UPm 4/4 GE · 220V · versión A fabricada desde 03/2017

Pos.	Pieza	Código Pedrollo	Pedir
1	Purgador del aire	1190195	Pedir
2	Pie de apoyo	11711855	Pedir
3	Tornillo	11608620	Pedir
4	Tapa	157XSUP115L	Pedir
5	Protector del cable	857X3UP16536	Pedir
6	Abrazadera de cable para el flotador	ASR1175495	Pedir
7	Tornillo	1160335	Pedir
8	Soporte fijación	157XSUP201	Pedir
9	Anillo de bloqueo	11413257129	Pedir
10	Placa de bloqueo	157XSUP205	Pedir
11	Cuerpo bomba	857XSUPC1636L	Pedir
12	Junta tórica	115142015625	Pedir
13	Tapa de aspiración	859SU105	Pedir
14	Tuerca	116910A	Pedir
15	Anillo de desgaste	1151897	Pedir
16	Arandela	157XSUP220	Pedir
17	Distanciador	122SSD050	Pedir
17	Distanciador	122SSD050	Pedir
18	Grupo rodetes y difusores	ASSG4UP404	Pedir
19	Difusor	121DUP001C	Pedir
20	Rodete	161GRUP04	Pedir
21	Tapa	157XSUP120	Pedir
22	Distanciador	122SSD010	Pedir
22	Distanciador	122SSD010	Pedir
22	Distanciador	122SSD010	Pedir
23	Anillo de cierre	1151043	Pedir
24	Tapón con junta tórica	119025V7C	Pedir
25	Aceite [ l ]	120256PK1	Pedir
26	Tapa	157XSUP105	Pedir
27	Junta tórica	115142015596	Pedir
27	Junta tórica	115142015596	Pedir
27	Junta tórica	115142015596	Pedir
28	Sello mecánico Ø 16 mm	11516521600	Pedir
29	Anillo de seguridad Ø 16 mm	114616P	Pedir
30	Sello mecánico Ø 17 mm	11516201705	Pedir
31	Soporte motor	SC7SUS01I	Pedir
32	Tornillo	116031TR	Pedir
33	Condensador 35 µF	1110352F1C	Pedir
34	Soporte inferior	SC7SUI01	Pedir
35	Cable de alimentación 20m	ASSUDR916G1	Pedir
36	Tornillo	1160850A	Pedir
37	Brida completa	857XSUP110	Pedir
38	Tornillo	116086	Pedir
39	Muelle de compensación	114001	Pedir
40	Eje con rotor	RFC07SU046	Pedir
41	Anillo de bloqueo	114618P	Pedir
42	Anillo de bloqueo	1146667	Pedir
43	Rodamiento	113014SC3	Pedir
44	Rodamiento	113002C3E	Pedir
45	Caja motor con estator bobinado (220V - 60Hz)	CA071NT18P1	Pedir

UPm 4/4 GE · 220V · versión B fabricada desde 04/2021

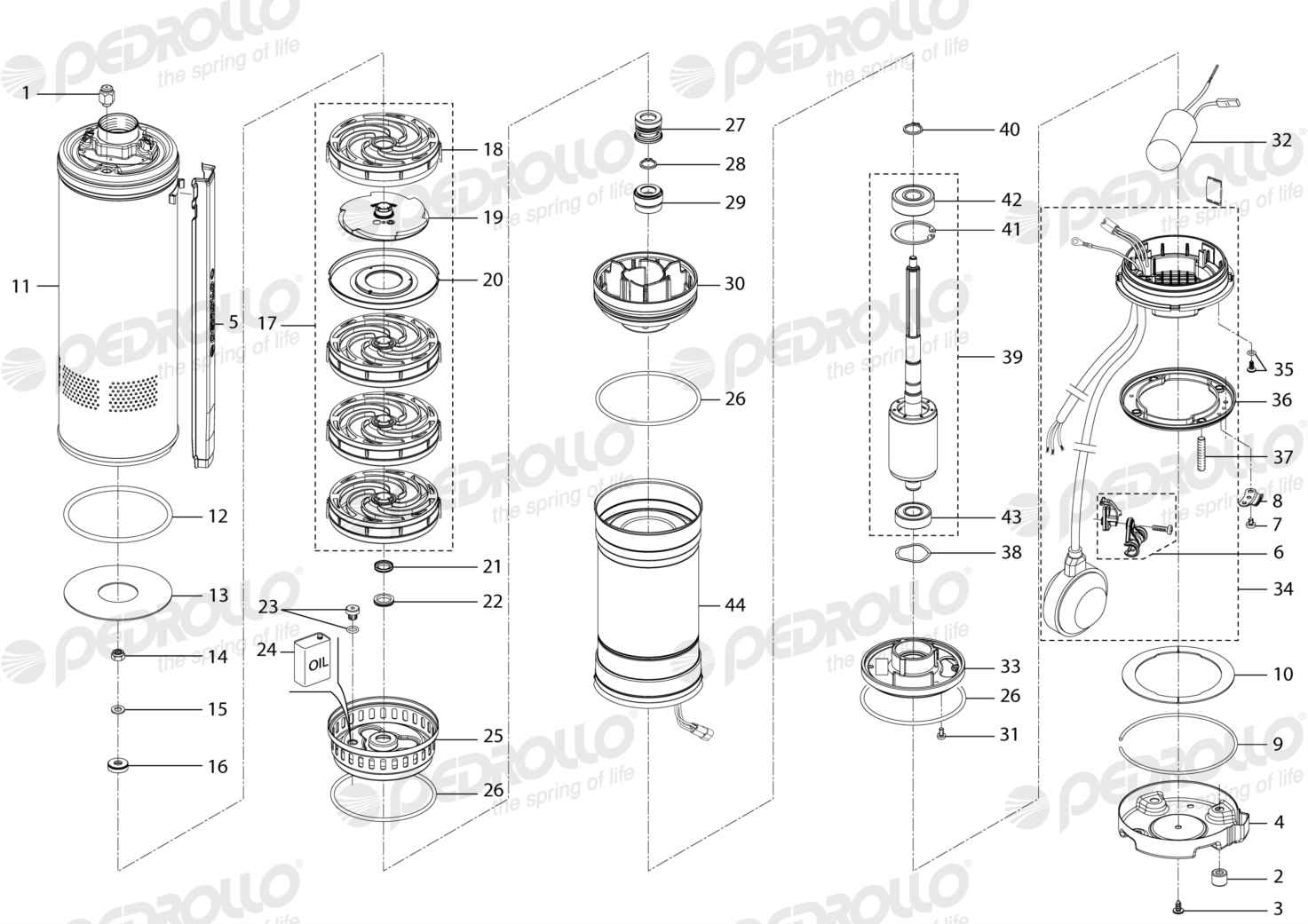

Despiece Pedrollo UPm 4/4 GE · 220V · versión B — Toca un número del dibujo para ver la pieza. Ver el dibujo en grande

Pos.	Pieza	Código Pedrollo	Pedir
1	Purgador del aire	1190195	Pedir
2	Pie de apoyo	11711855	Pedir
3	Tornillo	11608620	Pedir
4	Tapa	157XSUP115L	Pedir
5	Protector del cable	857X3UP16536	Pedir
6	Abrazadera de cable para el flotador	ASR1175495	Pedir
7	Tornillo	1160335	Pedir
8	Soporte fijación	157XSUP201	Pedir
9	Anillo de bloqueo	11413257129	Pedir
10	Placa de bloqueo	157XSUP205	Pedir
11	Cuerpo bomba	857XSUPC1636L	Pedir
12	Junta tórica	115142015625	Pedir
13	Tapa de aspiración	859SU105	Pedir
14	Tuerca	116910A	Pedir
15	Arandela	114701	Pedir
16	Buje de bloqueo rodete	162BOC003	Pedir
17	Grupo rodetes y difusores	ASSG5UP404	Pedir
18	Difusor	121DUP001C1	Pedir
19	Rodete	161GRUP049	Pedir
20	Tapa	857XSUP120	Pedir
21	Casquillo	162BOC004	Pedir
22	Anillo de cierre	1151043	Pedir
23	Tapón con junta tórica	119025V7C	Pedir
24	Aceite [ l ]	120256PK1	Pedir
25	Tapa	157XSUP105	Pedir
26	Junta tórica	115142015596	Pedir
26	Junta tórica	115142015596	Pedir
26	Junta tórica	115142015596	Pedir
27	Sello mecánico Ø 16 mm	11516521600	Pedir
28	Anillo de seguridad Ø 16 mm	114616P	Pedir
29	Sello mecánico Ø 17 mm	11516201705	Pedir
30	Soporte motor	SC7SUS01I	Pedir
31	Tornillo	116031TR	Pedir
32	Condensador 35 µF	1110352F1C	Pedir
33	Soporte inferior	SC7SUI01	Pedir
34	Cable de alimentación 10m	ASSUDR906G1	Pedir
35	Tornillo	1160850A	Pedir
36	Brida completa	857XSUP110	Pedir
37	Tornillo	116086	Pedir
38	Muelle de compensación	114001	Pedir
39	Eje con rotor	RFC07SU246	Pedir
40	Anillo de bloqueo	114618P	Pedir
41	Anillo de bloqueo	1146667	Pedir
42	Rodamiento	113014SC3	Pedir
43	Rodamiento	113002C3E	Pedir
44	Caja motor con estator bobinado (220V - 60Hz)	CA071NT18P1	Pedir

UPm 4/4 GE · 220V · versión B fabricada desde 04/2021

Pos.	Pieza	Código Pedrollo	Pedir
1	Purgador del aire	1190195	Pedir
2	Pie de apoyo	11711855	Pedir
3	Tornillo	11608620	Pedir
4	Tapa	157XSUP115L	Pedir
5	Protector del cable	857X3UP16536	Pedir
6	Abrazadera de cable para el flotador	ASR1175495	Pedir
7	Tornillo	1160335	Pedir
8	Soporte fijación	157XSUP201	Pedir
9	Anillo de bloqueo	11413257129	Pedir
10	Placa de bloqueo	157XSUP205	Pedir
11	Cuerpo bomba	857XSUPC1636L	Pedir
12	Junta tórica	115142015625	Pedir
13	Tapa de aspiración	859SU105	Pedir
14	Tuerca	116910A	Pedir
15	Arandela	114701	Pedir
16	Buje de bloqueo rodete	162BOC003	Pedir
17	Grupo rodetes y difusores	ASSG5UP404	Pedir
18	Difusor	121DUP001C1	Pedir
19	Rodete	161GRUP049	Pedir
20	Tapa	857XSUP120	Pedir
21	Casquillo	162BOC004	Pedir
22	Anillo de cierre	1151043	Pedir
23	Tapón con junta tórica	119025V7C	Pedir
24	Aceite [ l ]	120256PK1	Pedir
25	Tapa	157XSUP105	Pedir
26	Junta tórica	115142015596	Pedir
26	Junta tórica	115142015596	Pedir
26	Junta tórica	115142015596	Pedir
27	Sello mecánico Ø 16 mm	11516521600	Pedir
28	Anillo de seguridad Ø 16 mm	114616P	Pedir
29	Sello mecánico Ø 17 mm	11516201705	Pedir
30	Soporte motor	SC7SUS01I	Pedir
31	Tornillo	116031TR	Pedir
32	Condensador 35 µF	1110352F1C	Pedir
33	Soporte inferior	SC7SUI01	Pedir
34	Cable de alimentación 20m	ASSUDR916G1	Pedir
35	Tornillo	1160850A	Pedir
36	Brida completa	857XSUP110	Pedir
37	Tornillo	116086	Pedir
38	Muelle de compensación	114001	Pedir
39	Eje con rotor	RFC07SU246	Pedir
40	Anillo de bloqueo	114618P	Pedir
41	Anillo de bloqueo	1146667	Pedir
42	Rodamiento	113014SC3	Pedir
43	Rodamiento	113002C3E	Pedir
44	Caja motor con estator bobinado (220V - 60Hz)	CA071NT18P1	Pedir

Sin precios publicados: te cotizamos por WhatsApp según la pieza y la cantidad.

¿Prefieres que te lo cambien? En Bonnett Servicios Hidráulicos reparan y dan mantenimiento a tu UPm 4/4 GE con repuestos originales.

Ver servicio técnico

Preguntas frecuentes

¿Cómo sé qué versión es mi UPm 4/4 GE?

Mira la placa metálica de la bomba: arriba a la derecha dice «Rel.» y una letra. Esa letra es la versión. Si la placa está borrosa o no la encuentras, mándanos una foto por WhatsApp y te ayudamos.

¿Por qué importa la versión?

Pedrollo cambia algunas piezas entre versiones del mismo modelo: el rodete, el eje con rotor, el ventilador o las tapas pueden tener otro código. Con la versión correcta te llega la pieza que calza.

¿Son repuestos originales?

Sí. Son repuestos Pedrollo con el código del fabricante, el mismo que ves en la tabla.
